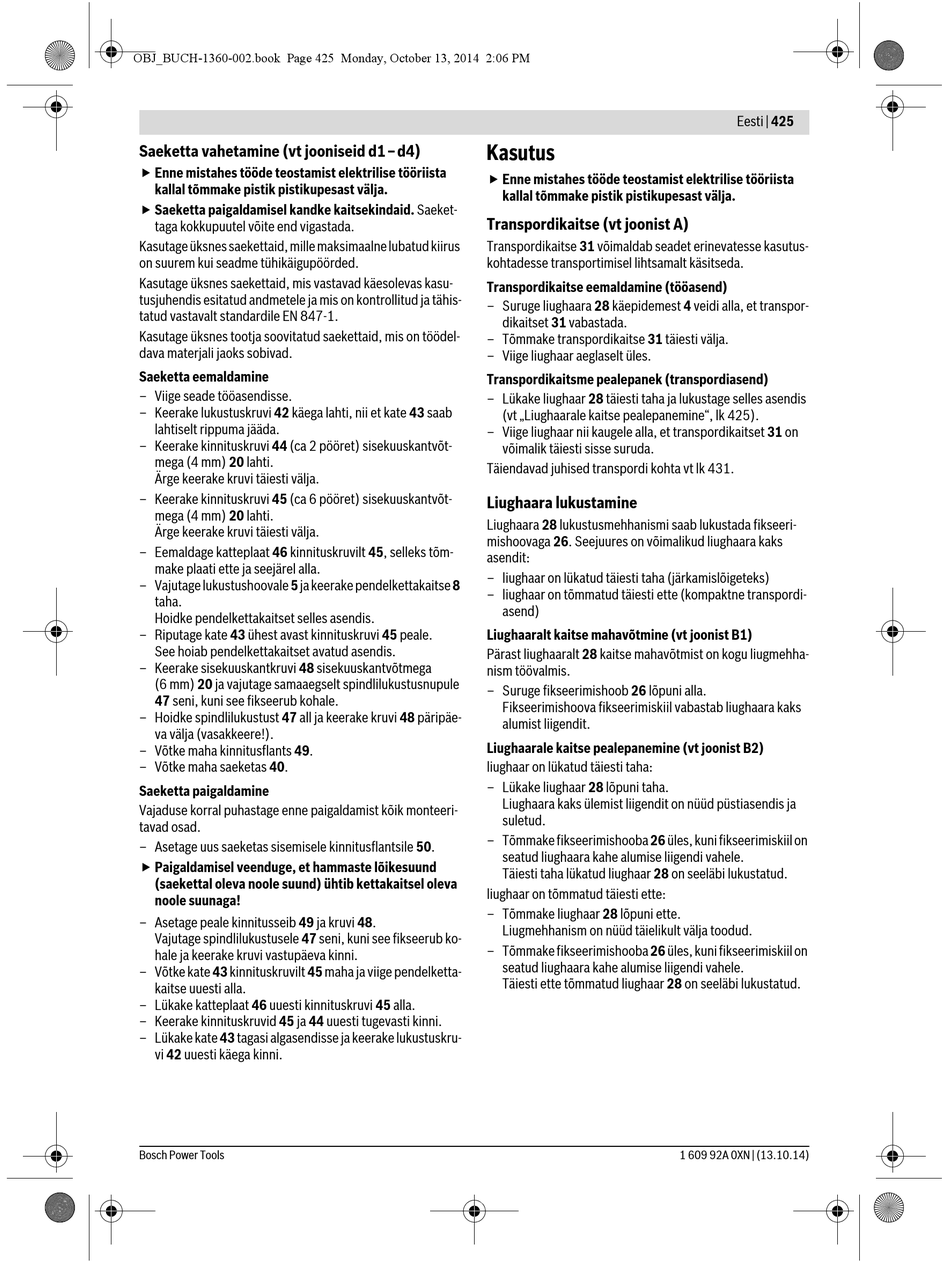

Bosch GCM 12 GDL Professional Originalbetriebsanleitung Seite 425

OBJ_BUCH-1360-002.book Page 425 Monday, October 13, 2014 2:06 PM
Saeketta vahetamine (vt jooniseid d1–d4)
 Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.
 Saeketta paigaldamisel kandke kaitsekindaid. Saeket-
taga kokkupuutel võite end vigastada.
Kasutage üksnes saekettaid, mille maksimaalne lubatud kiirus
on suurem kui seadme tühikäigupöörded.
Kasutage üksnes saekettaid, mis vastavad käesolevas kasu-
tusjuhendis esitatud andmetele ja mis on kontrollitud ja tähis-
tatud vastavalt standardile EN 847-1.
Kasutage üksnes tootja soovitatud saekettaid, mis on töödel-
dava materjali jaoks sobivad.
Saeketta eemaldamine
– Viige seade tööasendisse.
– Keerake lukustuskruvi 42 käega lahti, nii et kate 43 saab
lahtiselt rippuma jääda.
– Keerake kinnituskruvi 44 (ca 2 pööret) sisekuuskantvõt-
mega (4 mm) 20 lahti.
Ärge keerake kruvi täiesti välja.
– Keerake kinnituskruvi 45 (ca 6 pööret) sisekuuskantvõt-
mega (4 mm) 20 lahti.
Ärge keerake kruvi täiesti välja.
– Eemaldage katteplaat 46 kinnituskruvilt 45, selleks tõm-
make plaati ette ja seejärel alla.
– Vajutage lukustushoovale 5 ja keerake pendelkettakaitse 8
taha.
Hoidke pendelkettakaitset selles asendis.
– Riputage kate 43 ühest avast kinnituskruvi 45 peale.
See hoiab pendelkettakaitset avatud asendis.
– Keerake sisekuuskantkruvi 48 sisekuuskantvõtmega
(6 mm) 20 ja vajutage samaaegselt spindlilukustusnupule
47 seni, kuni see fikseerub kohale.
– Hoidke spindlilukustust 47 all ja keerake kruvi 48 päripäe-
va välja (vasakkeere!).
– Võtke maha kinnitusflants 49.
– Võtke maha saeketas 40.
Saeketta paigaldamine
Vajaduse korral puhastage enne paigaldamist kõik monteeri-
tavad osad.
– Asetage uus saeketas sisemisele kinnitusflantsile 50.
 Paigaldamisel veenduge, et hammaste lõikesuund
(saekettal oleva noole suund) ühtib kettakaitsel oleva
noole suunaga!
– Asetage peale kinnitusseib 49 ja kruvi 48.
Vajutage spindlilukustusele 47 seni, kuni see fikseerub ko-
hale ja keerake kruvi vastupäeva kinni.
– Võtke kate 43 kinnituskruvilt 45 maha ja viige pendelketta-
kaitse uuesti alla.
– Lükake katteplaat 46 uuesti kinnituskruvi 45 alla.
– Keerake kinnituskruvid 45 ja 44 uuesti tugevasti kinni.
– Lükake kate 43 tagasi algasendisse ja keerake lukustuskru-
vi 42 uuesti käega kinni.
Bosch Power Tools
Kasutus
 Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.
Transpordikaitse (vt joonist A)
Transpordikaitse 31 võimaldab seadet erinevatesse kasutus-
kohtadesse transportimisel lihtsamalt käsitseda.
Transpordikaitse eemaldamine (tööasend)
– Suruge liughaara 28 käepidemest 4 veidi alla, et transpor-
dikaitset 31 vabastada.
– Tõmmake transpordikaitse 31 täiesti välja.
– Viige liughaar aeglaselt üles.
Transpordikaitsme pealepanek (transpordiasend)
– Lükake liughaar 28 täiesti taha ja lukustage selles asendis
(vt „Liughaarale kaitse pealepanemine", lk 425).
– Viige liughaar nii kaugele alla, et transpordikaitset 31 on
võimalik täiesti sisse suruda.
Täiendavad juhised transpordi kohta vt lk 431.
Liughaara lukustamine
Liughaara 28 lukustusmehhanismi saab lukustada fikseeri-
mishoovaga 26. Seejuures on võimalikud liughaara kaks
asendit:
– liughaar on lükatud täiesti taha (järkamislõigeteks)
– liughaar on tõmmatud täiesti ette (kompaktne transpordi-
asend)
Liughaaralt kaitse mahavõtmine (vt joonist B1)
Pärast liughaaralt 28 kaitse mahavõtmist on kogu liugmehha-
nism töövalmis.
– Suruge fikseerimishoob 26 lõpuni alla.
Fikseerimishoova fikseerimiskiil vabastab liughaara kaks
alumist liigendit.
Liughaarale kaitse pealepanemine (vt joonist B2)
liughaar on lükatud täiesti taha:
– Lükake liughaar 28 lõpuni taha.
Liughaara kaks ülemist liigendit on nüüd püstiasendis ja
suletud.
– Tõmmake fikseerimishooba 26 üles, kuni fikseerimiskiil on
seatud liughaara kahe alumise liigendi vahele.
Täiesti taha lükatud liughaar 28 on seeläbi lukustatud.
liughaar on tõmmatud täiesti ette:
– Tõmmake liughaar 28 lõpuni ette.
Liugmehhanism on nüüd täielikult välja toodud.
– Tõmmake fikseerimishooba 26 üles, kuni fikseerimiskiil on
seatud liughaara kahe alumise liigendi vahele.
Täiesti ette tõmmatud liughaar 28 on seeläbi lukustatud.
