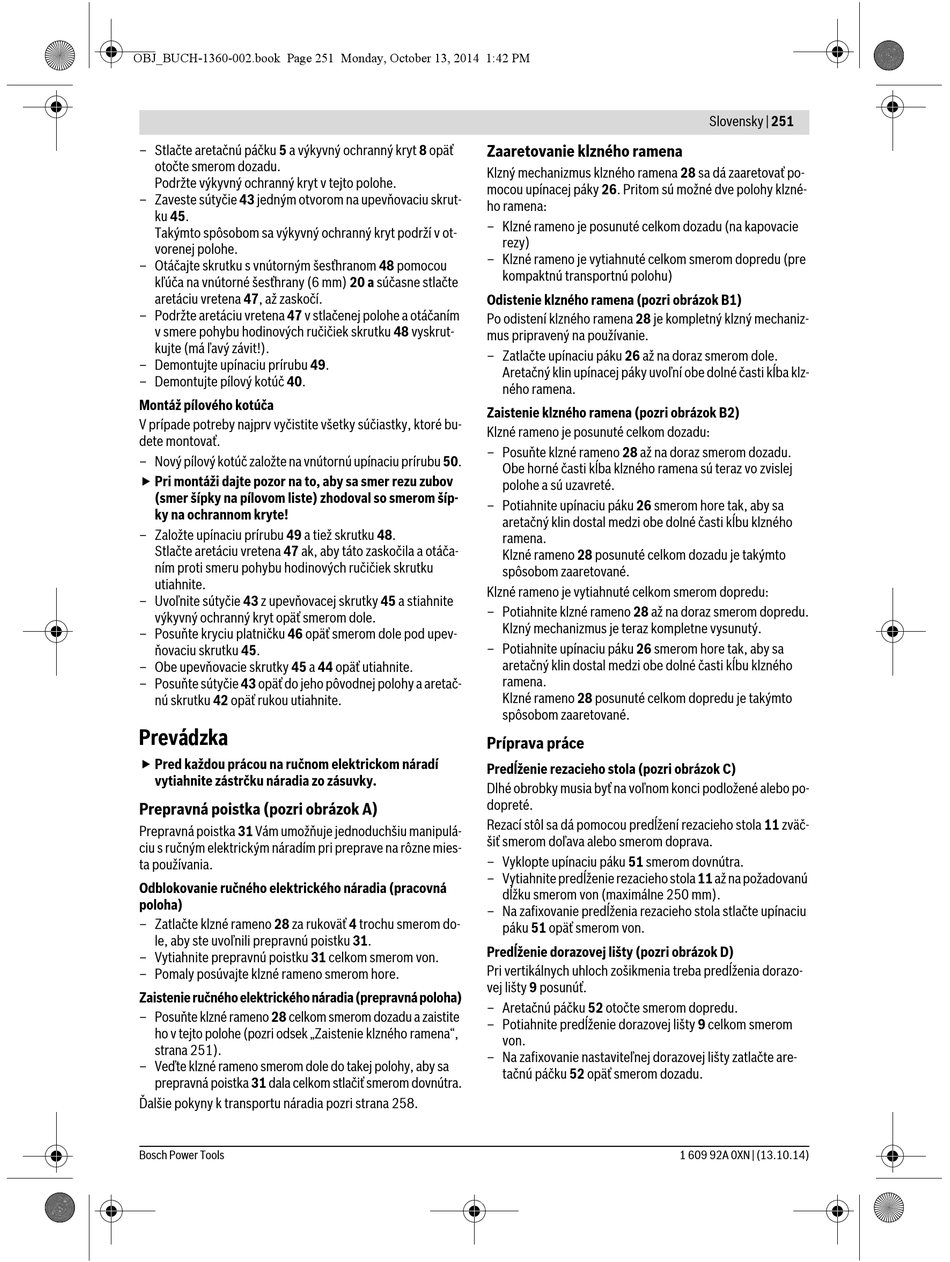

– Stlačte aretačnú páčku 5 a výkyvný ochranný kryt 8 opäť
otočte smerom dozadu.
Podržte výkyvný ochranný kryt v tejto polohe.
– Zaveste sútyčie 43 jedným otvorom na upevňovaciu skrut-
ku 45.
Takýmto spôsobom sa výkyvný ochranný kryt podrží v ot-
vorenej polohe.
– Otáčajte skrutku s vnútorným šesťhranom 48 pomocou
kľúča na vnútorné šesťhrany (6 mm) 20 a súčasne stlačte
aretáciu vretena 47, až zaskočí.
– Podržte aretáciu vretena 47 v stlačenej polohe a otáčaním
v smere pohybu hodinových ručičiek skrutku 48 vyskrut-
kujte (má ľavý závit!).
– Demontujte upínaciu prírubu 49.
– Demontujte pílový kotúč 40.
Montáž pílového kotúča
V prípade potreby najprv vyčistite všetky súčiastky, ktoré bu-
dete montovať.
– Nový pílový kotúč založte na vnútornú upínaciu prírubu 50.
 Pri montáži dajte pozor na to, aby sa smer rezu zubov
(smer šípky na pílovom liste) zhodoval so smerom šíp-
ky na ochrannom kryte!
– Založte upínaciu prírubu 49 a tiež skrutku 48.
Stlačte aretáciu vretena 47 ak, aby táto zaskočila a otáča-
ním proti smeru pohybu hodinových ručičiek skrutku
utiahnite.
– Uvoľnite sútyčie 43 z upevňovacej skrutky 45 a stiahnite
výkyvný ochranný kryt opäť smerom dole.
– Posuňte kryciu platničku 46 opäť smerom dole pod upev-
ňovaciu skrutku 45.
– Obe upevňovacie skrutky 45 a 44 opäť utiahnite.
– Posuňte sútyčie 43 opäť do jeho pôvodnej polohy a aretač-
nú skrutku 42 opäť rukou utiahnite.
Prevádzka
 Pred každou prácou na ručnom elektrickom náradí
vytiahnite zástrčku náradia zo zásuvky.
Prepravná poistka (pozri obrázok A)
Prepravná poistka 31 Vám umožňuje jednoduchšiu manipulá-
ciu s ručným elektrickým náradím pri preprave na rôzne mies-
ta používania.
Odblokovanie ručného elektrického náradia (pracovná
poloha)
– Zatlačte klzné rameno 28 za rukoväť 4 trochu smerom do-
le, aby ste uvoľnili prepravnú poistku 31.
– Vytiahnite prepravnú poistku 31 celkom smerom von.
– Pomaly posúvajte klzné rameno smerom hore.
Zaistenie ručného elektrického náradia (prepravná poloha)
– Posuňte klzné rameno 28 celkom smerom dozadu a zaistite
ho v tejto polohe (pozri odsek „Zaistenie klzného ramena",
strana 251).
– Veďte klzné rameno smerom dole do takej polohy, aby sa
prepravná poistka 31 dala celkom stlačiť smerom dovnútra.
Ďalšie pokyny k transportu náradia pozri strana 258.
Bosch Power Tools
Zaaretovanie klzného ramena
Klzný mechanizmus klzného ramena 28 sa dá zaaretovať po-
mocou upínacej páky 26. Pritom sú možné dve polohy klzné-
ho ramena:
– Klzné rameno je posunuté celkom dozadu (na kapovacie
rezy)
– Klzné rameno je vytiahnuté celkom smerom dopredu (pre
kompaktnú transportnú polohu)
Odistenie klzného ramena (pozri obrázok B1)
Po odistení klzného ramena 28 je kompletný klzný mechaniz-
mus pripravený na používanie.
– Zatlačte upínaciu páku 26 až na doraz smerom dole.
Aretačný klin upínacej páky uvoľní obe dolné časti kĺba klz-
ného ramena.
Zaistenie klzného ramena (pozri obrázok B2)
Klzné rameno je posunuté celkom dozadu:
– Posuňte klzné rameno 28 až na doraz smerom dozadu.
Obe horné časti kĺba klzného ramena sú teraz vo zvislej
polohe a sú uzavreté.
– Potiahnite upínaciu páku 26 smerom hore tak, aby sa
aretačný klin dostal medzi obe dolné časti kĺbu klzného
ramena.
Klzné rameno 28 posunuté celkom dozadu je takýmto
spôsobom zaaretované.
Klzné rameno je vytiahnuté celkom smerom dopredu:
– Potiahnite klzné rameno 28 až na doraz smerom dopredu.
Klzný mechanizmus je teraz kompletne vysunutý.
– Potiahnite upínaciu páku 26 smerom hore tak, aby sa
aretačný klin dostal medzi obe dolné časti kĺbu klzného
ramena.
Klzné rameno 28 posunuté celkom dopredu je takýmto
spôsobom zaaretované.
Príprava práce
Predĺženie rezacieho stola (pozri obrázok C)
Dlhé obrobky musia byť na voľnom konci podložené alebo po-
dopreté.
Rezací stôl sa dá pomocou predĺžení rezacieho stola 11 zväč-
šiť smerom doľava alebo smerom doprava.
– Vyklopte upínaciu páku 51 smerom dovnútra.
– Vytiahnite predĺženie rezacieho stola 11 až na požadovanú
dĺžku smerom von (maximálne 250 mm).
– Na zafixovanie predĺženia rezacieho stola stlačte upínaciu
páku 51 opäť smerom von.
Predĺženie dorazovej lišty (pozri obrázok D)
Pri vertikálnych uhloch zošikmenia treba predĺženia dorazo-
vej lišty 9 posunúť.
– Aretačnú páčku 52 otočte smerom dopredu.
– Potiahnite predĺženie dorazovej lišty 9 celkom smerom
von.
– Na zafixovanie nastaviteľnej dorazovej lišty zatlačte are-
tačnú páčku 52 opäť smerom dozadu.
