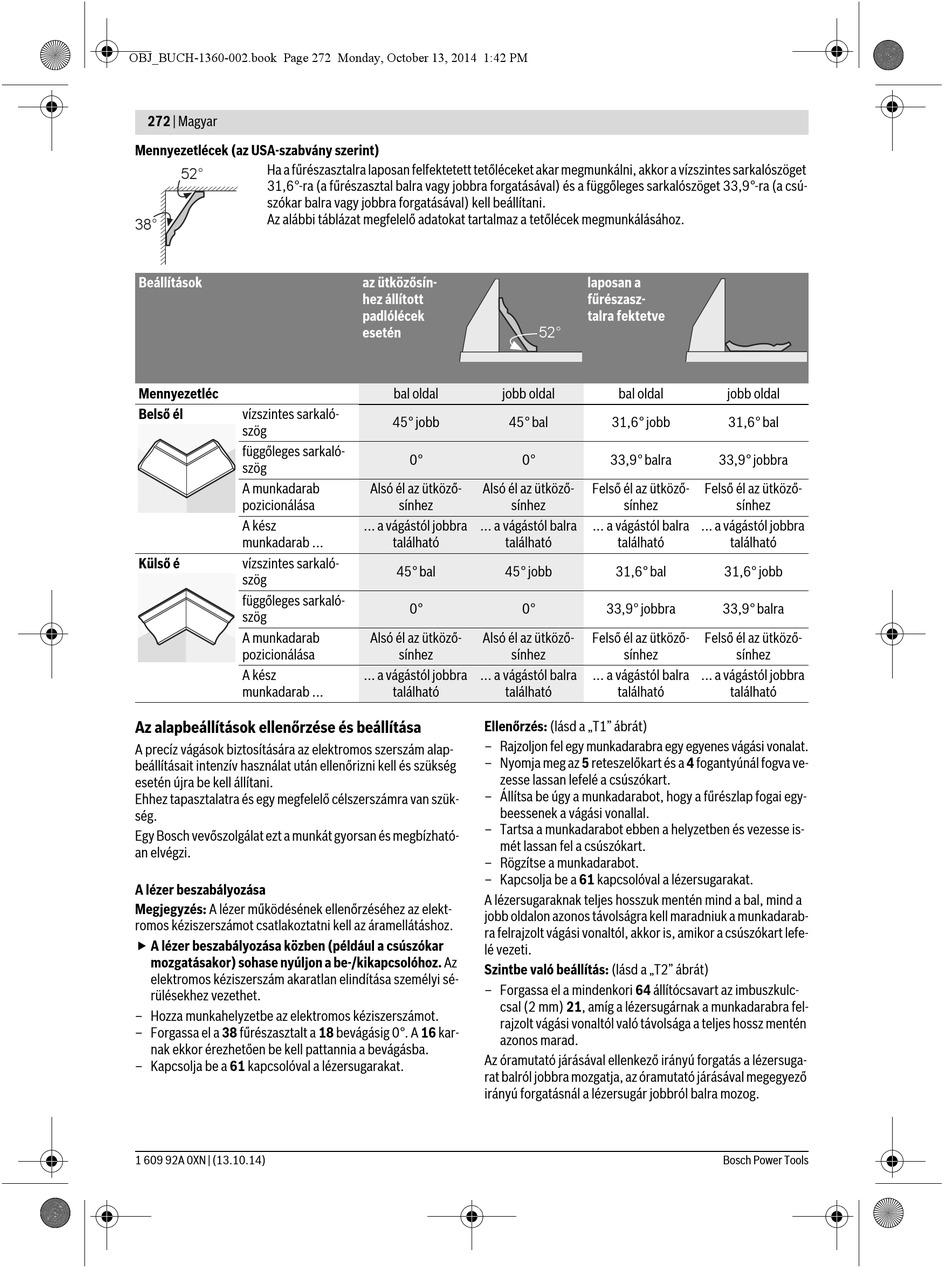

272 | Magyar
Mennyezetlécek (az USA-szabvány szerint)
Ha a fűrészasztalra laposan felfektetett tetőléceket akar megmunkálni, akkor a vízszintes sarkalószöget
52°
31,6°-ra (a fűrészasztal balra vagy jobbra forgatásával) és a függőleges sarkalószöget 33,9°-ra (a csú-
szókar balra vagy jobbra forgatásával) kell beállítani.
Az alábbi táblázat megfelelő adatokat tartalmaz a tetőlécek megmunkálásához.
38°
Beállítások
Mennyezetléc
Belső él vízszintes sarkaló-
szög
függőleges sarkaló-
szög
A munkadarab
pozicionálása
A kész
munkadarab ...
Külső é vízszintes sarkaló-
szög
függőleges sarkaló-
szög
A munkadarab
pozicionálása
A kész
munkadarab ...
Az alapbeállítások ellenőrzése és beállítása
A precíz vágások biztosítására az elektromos szerszám alap-
beállításait intenzív használat után ellenőrizni kell és szükség
esetén újra be kell állítani.
Ehhez tapasztalatra és egy megfelelő célszerszámra van szük-
ség.
Egy Bosch vevőszolgálat ezt a munkát gyorsan és megbízható-
an elvégzi.
A lézer beszabályozása
Megjegyzés: A lézer működésének ellenőrzéséhez az elekt-
romos kéziszerszámot csatlakoztatni kell az áramellátáshoz.
 A lézer beszabályozása közben (például a csúszókar
mozgatásakor) sohase nyúljon a be-/kikapcsolóhoz. Az
elektromos kéziszerszám akaratlan elindítása személyi sé-
rülésekhez vezethet.
– Hozza munkahelyzetbe az elektromos kéziszerszámot.
– Forgassa el a 38 fűrészasztalt a 18 bevágásig 0°. A 16 kar-
nak ekkor érezhetően be kell pattannia a bevágásba.
– Kapcsolja be a 61 kapcsolóval a lézersugarakat.
1 609 92A 0XN | (13.10.14)
az ütközősín-
hez állított
padlólécek
52°
esetén
bal oldal jobb oldal
45° jobb 45° bal
0° 0°
Alsó él az ütköző- Alsó él az ütköző-
sínhez sínhez
... a vágástól jobbra ... a vágástól balra
található található
45° bal 45° jobb
0° 0°
Alsó él az ütköző- Alsó él az ütköző-
sínhez sínhez
... a vágástól jobbra ... a vágástól balra
található található
Ellenőrzés: (lásd a „T1" ábrát)
– Rajzoljon fel egy munkadarabra egy egyenes vágási vonalat.
– Nyomja meg az 5 reteszelőkart és a 4 fogantyúnál fogva ve-
zesse lassan lefelé a csúszókart.
– Állítsa be úgy a munkadarabot, hogy a fűrészlap fogai egy-
beessenek a vágási vonallal.
– Tartsa a munkadarabot ebben a helyzetben és vezesse is-
mét lassan fel a csúszókart.
– Rögzítse a munkadarabot.
– Kapcsolja be a 61 kapcsolóval a lézersugarakat.
A lézersugaraknak teljes hosszuk mentén mind a bal, mind a
jobb oldalon azonos távolságra kell maradniuk a munkadarab-
ra felrajzolt vágási vonaltól, akkor is, amikor a csúszókart lefe-
lé vezeti.
Szintbe való beállítás: (lásd a „T2" ábrát)
– Forgassa el a mindenkori 64 állítócsavart az imbuszkulc-
csal (2 mm) 21, amíg a lézersugárnak a munkadarabra fel-
rajzolt vágási vonaltól való távolsága a teljes hossz mentén
azonos marad.
Az óramutató járásával ellenkező irányú forgatás a lézersuga-
rat balról jobbra mozgatja, az óramutató járásával megegyező
irányú forgatásnál a lézersugár jobbról balra mozog.
laposan a
fűrészasz-
talra fektetve
bal oldal jobb oldal
31,6° jobb 31,6° bal
33,9° balra 33,9° jobbra
Felső él az ütköző- Felső él az ütköző-
sínhez sínhez
... a vágástól balra ... a vágástól jobbra
található található
31,6° bal 31,6° jobb
33,9° jobbra 33,9° balra
Felső él az ütköző- Felső él az ütköző-
sínhez sínhez
... a vágástól balra ... a vágástól jobbra
található található
