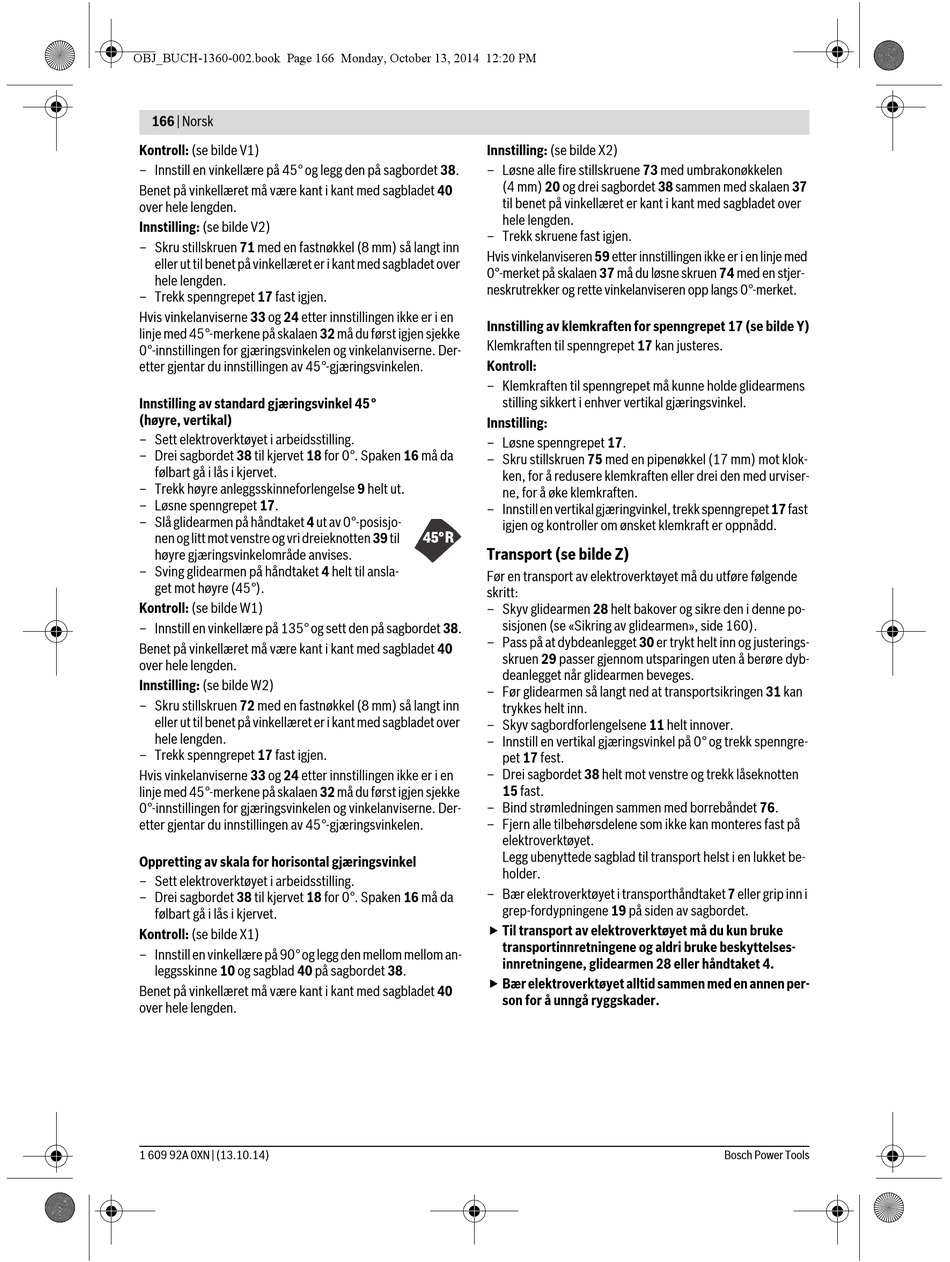

Bosch GCM 12 GDL Professional Originalbetriebsanleitung Seite 166

OBJ_BUCH-1360-002.book Page 166 Monday, October 13, 2014 12:20 PM
166 | Norsk
Kontroll: (se bilde V1)
– Innstill en vinkellære på 45° og legg den på sagbordet 38.
Benet på vinkellæret må være kant i kant med sagbladet 40
over hele lengden.
Innstilling: (se bilde V2)
– Skru stillskruen 71 med en fastnøkkel (8 mm) så langt inn
eller ut til benet på vinkellæret er i kant med sagbladet over
hele lengden.
– Trekk spenngrepet 17 fast igjen.
Hvis vinkelanviserne 33 og 24 etter innstillingen ikke er i en
linje med 45°-merkene på skalaen 32 må du først igjen sjekke
0°-innstillingen for gjæringsvinkelen og vinkelanviserne. Der-
etter gjentar du innstillingen av 45°-gjæringsvinkelen.
Innstilling av standard gjæringsvinkel 45°
(høyre, vertikal)
– Sett elektroverktøyet i arbeidsstilling.
– Drei sagbordet 38 til kjervet 18 for 0°. Spaken 16 må da
følbart gå i lås i kjervet.
– Trekk høyre anleggsskinneforlengelse 9 helt ut.
– Løsne spenngrepet 17.
– Slå glidearmen på håndtaket 4 ut av 0°-posisjo-
nen og litt mot venstre og vri dreieknotten 39 til
høyre gjæringsvinkelområde anvises.
– Sving glidearmen på håndtaket 4 helt til ansla-
get mot høyre (45°).
Kontroll: (se bilde W1)
– Innstill en vinkellære på 135° og sett den på sagbordet 38.
Benet på vinkellæret må være kant i kant med sagbladet 40
over hele lengden.
Innstilling: (se bilde W2)
– Skru stillskruen 72 med en fastnøkkel (8 mm) så langt inn
eller ut til benet på vinkellæret er i kant med sagbladet over
hele lengden.
– Trekk spenngrepet 17 fast igjen.
Hvis vinkelanviserne 33 og 24 etter innstillingen ikke er i en
linje med 45°-merkene på skalaen 32 må du først igjen sjekke
0°-innstillingen for gjæringsvinkelen og vinkelanviserne. Der-
etter gjentar du innstillingen av 45°-gjæringsvinkelen.
Oppretting av skala for horisontal gjæringsvinkel
– Sett elektroverktøyet i arbeidsstilling.
– Drei sagbordet 38 til kjervet 18 for 0°. Spaken 16 må da
følbart gå i lås i kjervet.
Kontroll: (se bilde X1)
– Innstill en vinkellære på 90° og legg den mellom mellom an-
leggsskinne 10 og sagblad 40 på sagbordet 38.
Benet på vinkellæret må være kant i kant med sagbladet 40
over hele lengden.
1 609 92A 0XN | (13.10.14)
Innstilling: (se bilde X2)
– Løsne alle fire stillskruene 73 med umbrakonøkkelen
(4 mm) 20 og drei sagbordet 38 sammen med skalaen 37
til benet på vinkellæret er kant i kant med sagbladet over
hele lengden.
– Trekk skruene fast igjen.
Hvis vinkelanviseren 59 etter innstillingen ikke er i en linje med
0°-merket på skalaen 37 må du løsne skruen 74 med en stjer-
neskrutrekker og rette vinkelanviseren opp langs 0°-merket.
Innstilling av klemkraften for spenngrepet 17 (se bilde Y)
Klemkraften til spenngrepet 17 kan justeres.
Kontroll:
– Klemkraften til spenngrepet må kunne holde glidearmens
stilling sikkert i enhver vertikal gjæringsvinkel.
Innstilling:
– Løsne spenngrepet 17.
– Skru stillskruen 75 med en pipenøkkel (17 mm) mot klok-
ken, for å redusere klemkraften eller drei den med urviser-
ne, for å øke klemkraften.
– Innstill en vertikal gjæringvinkel, trekk spenngrepet 17 fast
igjen og kontroller om ønsket klemkraft er oppnådd.
Transport (se bilde Z)
Før en transport av elektroverktøyet må du utføre følgende
skritt:
– Skyv glidearmen 28 helt bakover og sikre den i denne po-
sisjonen (se «Sikring av glidearmen», side 160).
– Pass på at dybdeanlegget 30 er trykt helt inn og justerings-
skruen 29 passer gjennom utsparingen uten å berøre dyb-
deanlegget når glidearmen beveges.
– Før glidearmen så langt ned at transportsikringen 31 kan
trykkes helt inn.
– Skyv sagbordforlengelsene 11 helt innover.
– Innstill en vertikal gjæringsvinkel på 0° og trekk spenngre-
pet 17 fest.
– Drei sagbordet 38 helt mot venstre og trekk låseknotten
15 fast.
– Bind strømledningen sammen med borrebåndet 76.
– Fjern alle tilbehørsdelene som ikke kan monteres fast på
elektroverktøyet.
Legg ubenyttede sagblad til transport helst i en lukket be-
holder.
– Bær elektroverktøyet i transporthåndtaket 7 eller grip inn i
grep-fordypningene 19 på siden av sagbordet.
 Til transport av elektroverktøyet må du kun bruke
transportinnretningene og aldri bruke beskyttelses-
innretningene, glidearmen 28 eller håndtaket 4.
 Bær elektroverktøyet alltid sammen med en annen per-
son for å unngå ryggskader.
