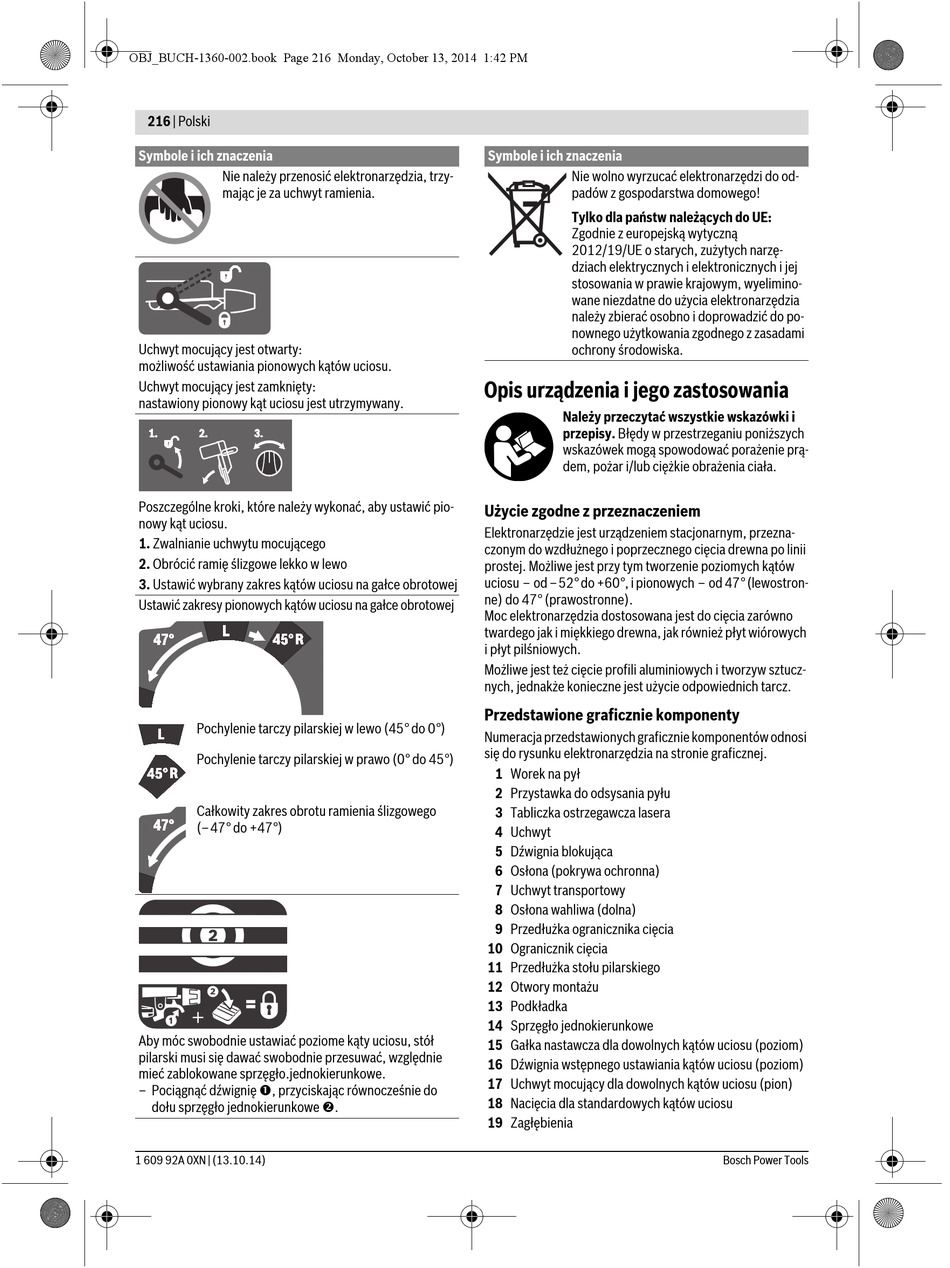

216 | Polski
Symbole i ich znaczenia
Nie należy przenosić elektronarzędzia, trzy-
mając je za uchwyt ramienia.
Uchwyt mocujący jest otwarty:
możliwość ustawiania pionowych kątów uciosu.
Uchwyt mocujący jest zamknięty:
nastawiony pionowy kąt uciosu jest utrzymywany.
Poszczególne kroki, które należy wykonać, aby ustawić pio-
nowy kąt uciosu.
1. Zwalnianie uchwytu mocującego
2. Obrócić ramię ślizgowe lekko w lewo
3. Ustawić wybrany zakres kątów uciosu na gałce obrotowej
Ustawić zakresy pionowych kątów uciosu na gałce obrotowej
Pochylenie tarczy pilarskiej w lewo (45° do 0°)
Pochylenie tarczy pilarskiej w prawo (0° do 45°)
Całkowity zakres obrotu ramienia ślizgowego
(–47° do +47°)
Aby móc swobodnie ustawiać poziome kąty uciosu, stół
pilarski musi się dawać swobodnie przesuwać, względnie
mieć zablokowane sprzęgło.jednokierunkowe.
– Pociągnąć dźwignię , przyciskając równocześnie do
dołu sprzęgło jednokierunkowe .
1 609 92A 0XN | (13.10.14)
Symbole i ich znaczenia
Nie wolno wyrzucać elektronarzędzi do od-
padów z gospodarstwa domowego!
Tylko dla państw należących do UE:
Zgodnie z europejską wytyczną
2012/19/UE o starych, zużytych narzę-
dziach elektrycznych i elektronicznych i jej
stosowania w prawie krajowym, wyelimino-
wane niezdatne do użycia elektronarzędzia
należy zbierać osobno i doprowadzić do po-
nownego użytkowania zgodnego z zasadami
ochrony środowiska.
Opis urządzenia i jego zastosowania
Należy przeczytać wszystkie wskazówki i
przepisy. Błędy w przestrzeganiu poniższych
wskazówek mogą spowodować porażenie prą-
dem, pożar i/lub ciężkie obrażenia ciała.
Użycie zgodne z przeznaczeniem
Elektronarzędzie jest urządzeniem stacjonarnym, przezna-
czonym do wzdłużnego i poprzecznego cięcia drewna po linii
prostej. Możliwe jest przy tym tworzenie poziomych kątów
uciosu – od –52° do +60°, i pionowych – od 47° (lewostron-
ne) do 47° (prawostronne).
Moc elektronarzędzia dostosowana jest do cięcia zarówno
twardego jak i miękkiego drewna, jak również płyt wiórowych
i płyt pilśniowych.
Możliwe jest też cięcie profili aluminiowych i tworzyw sztucz-
nych, jednakże konieczne jest użycie odpowiednich tarcz.
Przedstawione graficznie komponenty
Numeracja przedstawionych graficznie komponentów odnosi
się do rysunku elektronarzędzia na stronie graficznej.
1 Worek na pył
2 Przystawka do odsysania pyłu
3 Tabliczka ostrzegawcza lasera
4 Uchwyt
5 Dźwignia blokująca
6 Osłona (pokrywa ochronna)
7 Uchwyt transportowy
8 Osłona wahliwa (dolna)
9 Przedłużka ogranicznika cięcia
10 Ogranicznik cięcia
11 Przedłużka stołu pilarskiego
12 Otwory montażu
13 Podkładka
14 Sprzęgło jednokierunkowe
15 Gałka nastawcza dla dowolnych kątów uciosu (poziom)
16 Dźwignia wstępnego ustawiania kątów uciosu (poziom)
17 Uchwyt mocujący dla dowolnych kątów uciosu (pion)
18 Nacięcia dla standardowych kątów uciosu
19 Zagłębienia
