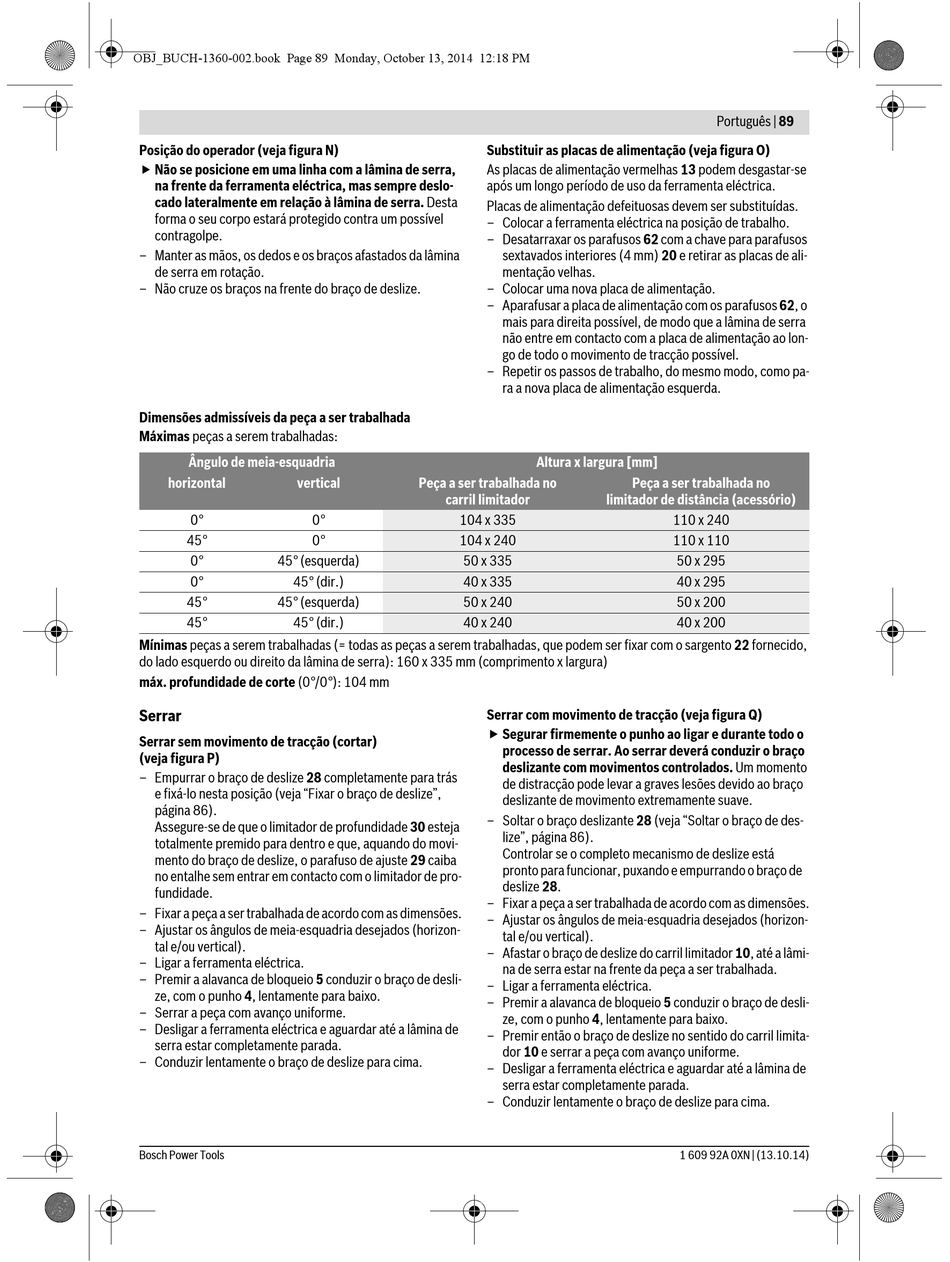

Posição do operador (veja figura N)
 Não se posicione em uma linha com a lâmina de serra,
na frente da ferramenta eléctrica, mas sempre deslo-
cado lateralmente em relação à lâmina de serra. Desta
forma o seu corpo estará protegido contra um possível
contragolpe.
– Manter as mãos, os dedos e os braços afastados da lâmina
de serra em rotação.
– Não cruze os braços na frente do braço de deslize.
Dimensões admissíveis da peça a ser trabalhada
Máximas peças a serem trabalhadas:
Ângulo de meia-esquadria
horizontal vertical
0° 0°
45° 0°
0° 45° (esquerda)
0° 45° (dir.)
45° 45° (esquerda)
45° 45° (dir.)
Mínimas peças a serem trabalhadas (= todas as peças a serem trabalhadas, que podem ser fixar com o sargento 22 fornecido,
do lado esquerdo ou direito da lâmina de serra): 160 x 335 mm (comprimento x largura)
máx. profundidade de corte (0°/0°): 104 mm
Serrar
Serrar sem movimento de tracção (cortar)
(veja figura P)
– Empurrar o braço de deslize 28 completamente para trás
e fixá-lo nesta posição (veja "Fixar o braço de deslize",
página 86).
Assegure-se de que o limitador de profundidade 30 esteja
totalmente premido para dentro e que, aquando do movi-
mento do braço de deslize, o parafuso de ajuste 29 caiba
no entalhe sem entrar em contacto com o limitador de pro-
fundidade.
– Fixar a peça a ser trabalhada de acordo com as dimensões.
– Ajustar os ângulos de meia-esquadria desejados (horizon-
tal e/ou vertical).
– Ligar a ferramenta eléctrica.
– Premir a alavanca de bloqueio 5 conduzir o braço de desli-
ze, com o punho 4, lentamente para baixo.
– Serrar a peça com avanço uniforme.
– Desligar a ferramenta eléctrica e aguardar até a lâmina de
serra estar completamente parada.
– Conduzir lentamente o braço de deslize para cima.
Bosch Power Tools
Substituir as placas de alimentação (veja figura O)
As placas de alimentação vermelhas 13 podem desgastar-se
após um longo período de uso da ferramenta eléctrica.
Placas de alimentação defeituosas devem ser substituídas.
– Colocar a ferramenta eléctrica na posição de trabalho.
– Desatarraxar os parafusos 62 com a chave para parafusos
sextavados interiores (4 mm) 20 e retirar as placas de ali-
mentação velhas.
– Colocar uma nova placa de alimentação.
– Aparafusar a placa de alimentação com os parafusos 62, o
mais para direita possível, de modo que a lâmina de serra
não entre em contacto com a placa de alimentação ao lon-
go de todo o movimento de tracção possível.
– Repetir os passos de trabalho, do mesmo modo, como pa-
ra a nova placa de alimentação esquerda.
Altura x largura [mm]
Peça a ser trabalhada no
carril limitador
104 x 335
104 x 240
50 x 335
40 x 335
50 x 240
40 x 240
Serrar com movimento de tracção (veja figura Q)
 Segurar firmemente o punho ao ligar e durante todo o
processo de serrar. Ao serrar deverá conduzir o braço
deslizante com movimentos controlados. Um momento
de distracção pode levar a graves lesões devido ao braço
deslizante de movimento extremamente suave.
– Soltar o braço deslizante 28 (veja "Soltar o braço de des-
lize", página 86).
Controlar se o completo mecanismo de deslize está
pronto para funcionar, puxando e empurrando o braço de
deslize 28.
– Fixar a peça a ser trabalhada de acordo com as dimensões.
– Ajustar os ângulos de meia-esquadria desejados (horizon-
tal e/ou vertical).
– Afastar o braço de deslize do carril limitador 10, até a lâmi-
na de serra estar na frente da peça a ser trabalhada.
– Ligar a ferramenta eléctrica.
– Premir a alavanca de bloqueio 5 conduzir o braço de desli-
ze, com o punho 4, lentamente para baixo.
– Premir então o braço de deslize no sentido do carril limita-
dor 10 e serrar a peça com avanço uniforme.
– Desligar a ferramenta eléctrica e aguardar até a lâmina de
serra estar completamente parada.
– Conduzir lentamente o braço de deslize para cima.
Português | 89
Peça a ser trabalhada no
limitador de distância (acessório)
110 x 240
110 x 110
50 x 295
40 x 295
50 x 200
40 x 200
