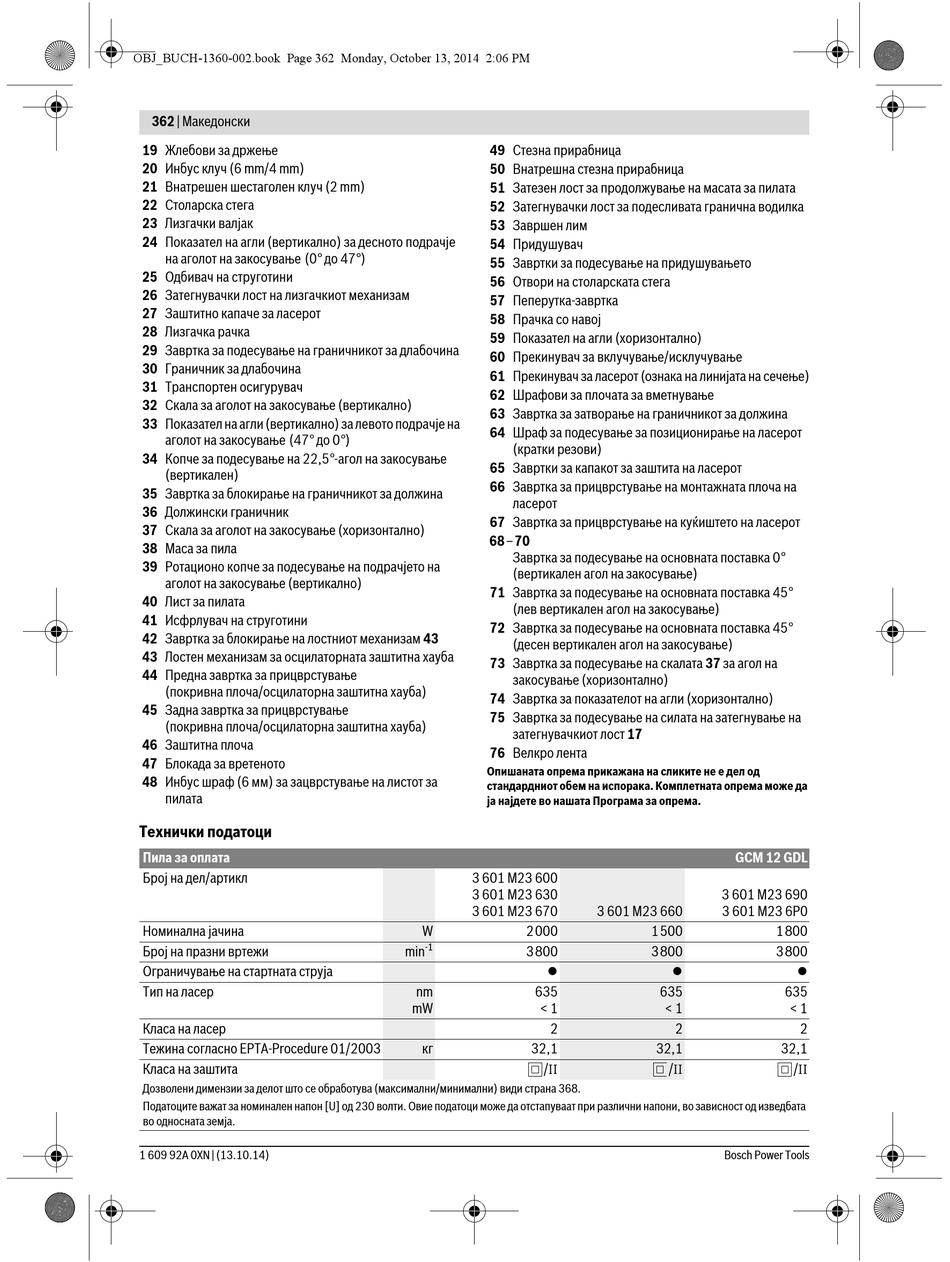

362 | Македонски
19 Жлебови за држење
20 Инбус клуч (6 mm/4 mm)
21 Внатрешен шестаголен клуч (2 mm)
22 Столарска стега
23 Лизгачки валјак
24 Показател на агли (вертикално) за десното подрачје
на аголот на закосување (0° до 47°)
25 Одбивач на струготини
26 Затегнувачки лост на лизгачкиот механизам
27 Заштитно капаче за ласерот
28 Лизгачка рачка
29 Завртка за подесување на граничникот за длабочина
30 Граничник за длабочина
31 Транспортен осигурувач
32 Скала за аголот на закосување (вертикално)
33 Показател на агли (вертикално) за левото подрачје на
аголот на закосување (47° до 0°)
34 Копче за подесување на 22,5°-агол на закосување
(вертикален)
35 Завртка за блокирање на граничникот за должина
36 Должински граничник
37 Скала за аголот на закосување (хоризонтално)
38 Маса за пила
39 Ротационо копче за подесување на подрачјето на
аголот на закосување (вертикално)
40 Лист за пилата
41 Исфрлувач на струготини
42 Завртка за блокирање на лостниот механизам 43
43 Лостен механизам за осцилаторната заштитна хауба
44 Предна завртка за прицврстување
(покривна плоча/осцилаторна заштитна хауба)
45 Задна завртка за прицврстување
(покривна плоча/осцилаторна заштитна хауба)
46 Заштитна плоча
47 Блокада за вретеното
48 Инбус шраф (6 мм) за зацврстување на листот за
пилата
Технички податоци
Пила за оплата
Број на дел/артикл
Номинална јачина
Број на празни вртежи
Ограничување на стартната струја
Тип на ласер
Класа на ласер
Тежина согласно EPTA-Procedure 01/2003
Класа на заштита
Дозволени димензии за делот што се обработува (максимални/минимални) види страна 368.
Податоците важат за номинален напон [U] од 230 волти. Овие податоци може да отстапуваат при различни напони, во зависност од изведбата
во односната земја.
1 609 92A 0XN | (13.10.14)
49 Стезна прирабница
50 Внатрешна стезна прирабница
51 Затезен лост за продолжување на масата за пилата
52 Затегнувачки лост за подесливата гранична водилка
53 Завршен лим
54 Придушувач
55 Завртки за подесување на придушувањето
56 Отвори на столарската стега
57 Пеперутка-завртка
58 Прачка со навој
59 Показател на агли (хоризонтално)
60 Прекинувач за вклучување/исклучување
61 Прекинувач за ласерот (ознака на линијата на сечење)
62 Шрафови за плочата за вметнување
63 Завртка за затворање на граничникот за должина
64 Шраф за подесување за позиционирање на ласерот
(кратки резови)
65 Завртки за капакот за заштита на ласерот
66 Завртка за прицврстување на монтажната плоча на
ласерот
67 Завртка за прицврстување на куќиштето на ласерот
68–70
Завртка за подесување на основната поставка 0°
(вертикален агол на закосување)
71 Завртка за подесување на основната поставка 45°
(лев вертикален агол на закосување)
72 Завртка за подесување на основната поставка 45°
(десен вертикален агол на закосување)
73 Завртка за подесување на скалата 37 за агол на
закосување (хоризонтално)
74 Завртка за показателот на агли (хоризонтално)
75 Завртка за подесување на силата на затегнување на
затегнувачкиот лост 17
76 Велкро лента
Опишаната опрема прикажана на сликите не е дел од
стандардниот обем на испорака. Комплетната опрема може да
ја најдете во нашата Програма за опрема.
3 601 M23 600
3 601 M23 630
3 601 M23 670
W 2000
-1
min 3800

nm 635
mW < 1
2
кг 32,1
/II
GCM 12 GDL
3 601 M23 690
3 601 M23 660 3 601 M23 6P0
1500
3800

635
< 1
2
32,1
/II
Bosch Power Tools
1800
3800

635
< 1
2
32,1
/II
