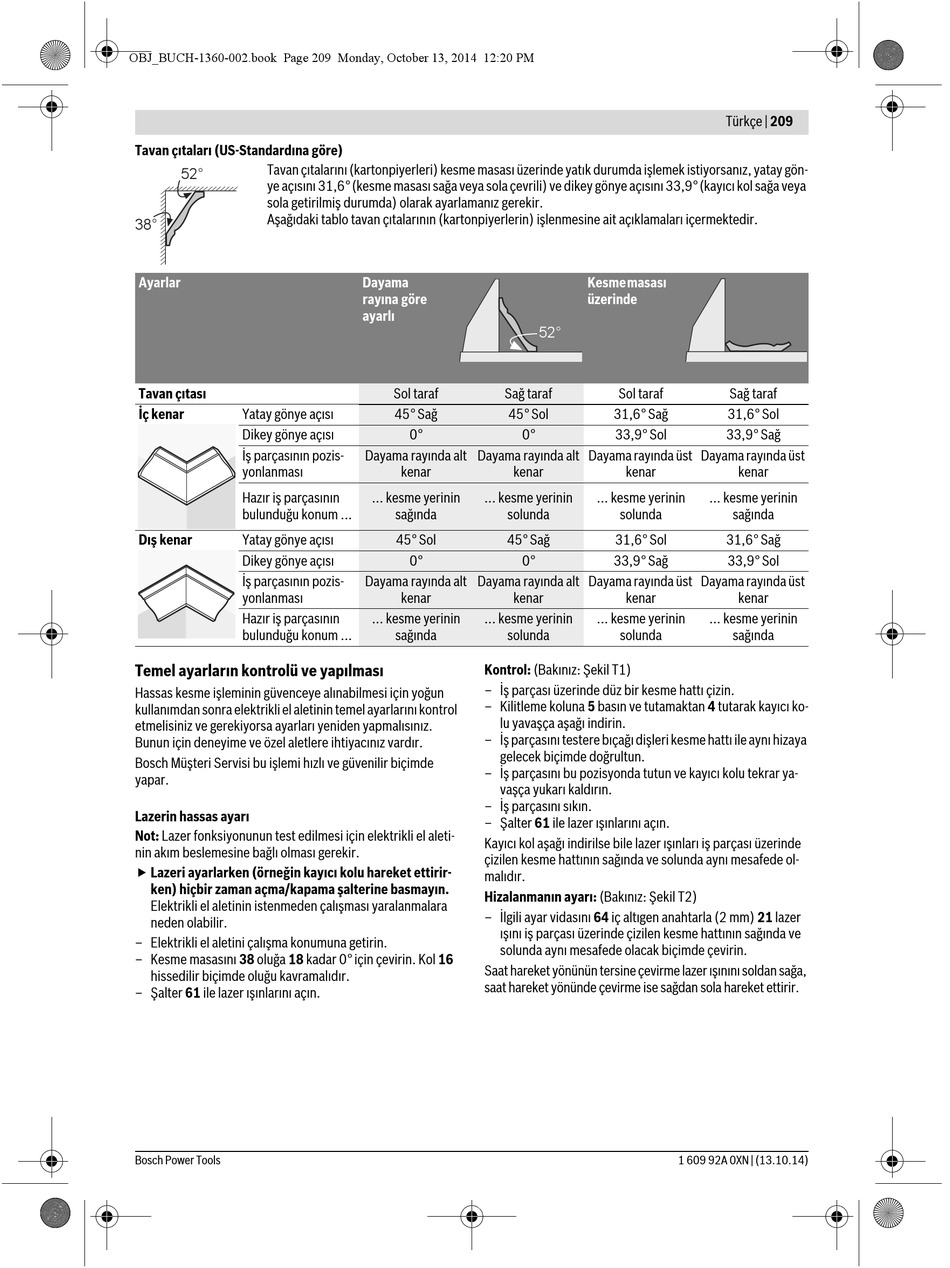

Tavan çıtaları (US-Standardına göre)
Tavan çıtalarını (kartonpiyerleri) kesme masası üzerinde yatık durumda işlemek istiyorsanız, yatay gön-
52°
ye açısını 31,6° (kesme masası sağa veya sola çevrili) ve dikey gönye açısını 33,9° (kayıcı kol sağa veya
sola getirilmiş durumda) olarak ayarlamanız gerekir.
Aşağıdaki tablo tavan çıtalarının (kartonpiyerlerin) işlenmesine ait açıklamaları içermektedir.
38°
Ayarlar
Tavan çıtası
İç kenar Yatay gönye açısı
Dikey gönye açısı
İş parçasının pozis-
yonlanması
Hazır iş parçasının
bulunduğu konum ...
Dış kenar Yatay gönye açısı
Dikey gönye açısı
İş parçasının pozis-
yonlanması
Hazır iş parçasının
bulunduğu konum ...
Temel ayarların kontrolü ve yapılması
Hassas kesme işleminin güvenceye alınabilmesi için yoğun
kullanımdan sonra elektrikli el aletinin temel ayarlarını kontrol
etmelisiniz ve gerekiyorsa ayarları yeniden yapmalısınız.
Bunun için deneyime ve özel aletlere ihtiyacınız vardır.
Bosch Müşteri Servisi bu işlemi hızlı ve güvenilir biçimde
yapar.
Lazerin hassas ayarı
Not: Lazer fonksiyonunun test edilmesi için elektrikli el aleti-
nin akım beslemesine bağlı olması gerekir.
 Lazeri ayarlarken (örneğin kayıcı kolu hareket ettirir-
ken) hiçbir zaman açma/kapama şalterine basmayın.
Elektrikli el aletinin istenmeden çalışması yaralanmalara
neden olabilir.
– Elektrikli el aletini çalışma konumuna getirin.
– Kesme masasını 38 oluğa 18 kadar 0° için çevirin. Kol 16
hissedilir biçimde oluğu kavramalıdır.
– Şalter 61 ile lazer ışınlarını açın.
Bosch Power Tools
Dayama
rayına göre
ayarlı
52°
Sol taraf Sağ taraf
45° Sağ 45° Sol
0° 0°
Dayama rayında alt Dayama rayında alt
kenar kenar
... kesme yerinin ... kesme yerinin
sağında solunda
45° Sol 45° Sağ
0° 0°
Dayama rayında alt Dayama rayında alt
kenar kenar
... kesme yerinin ... kesme yerinin
sağında solunda
Kontrol: (Bakınız: Şekil T1)
– İş parçası üzerinde düz bir kesme hattı çizin.
– Kilitleme koluna 5 basın ve tutamaktan 4 tutarak kayıcı ko-
lu yavaşça aşağı indirin.
– İş parçasını testere bıçağı dişleri kesme hattı ile aynı hizaya
gelecek biçimde doğrultun.
– İş parçasını bu pozisyonda tutun ve kayıcı kolu tekrar ya-
vaşça yukarı kaldırın.
– İş parçasını sıkın.
– Şalter 61 ile lazer ışınlarını açın.
Kayıcı kol aşağı indirilse bile lazer ışınları iş parçası üzerinde
çizilen kesme hattının sağında ve solunda aynı mesafede ol-
malıdır.
Hizalanmanın ayarı: (Bakınız: Şekil T2)
– İlgili ayar vidasını 64 iç altıgen anahtarla (2 mm) 21 lazer
ışını iş parçası üzerinde çizilen kesme hattının sağında ve
solunda aynı mesafede olacak biçimde çevirin.
Saat hareket yönünün tersine çevirme lazer ışınını soldan sağa,
saat hareket yönünde çevirme ise sağdan sola hareket ettirir.
Türkçe | 209
Kesme masası
üzerinde
Sol taraf Sağ taraf
31,6° Sağ 31,6° Sol
33,9° Sol 33,9° Sağ
Dayama rayında üst Dayama rayında üst
kenar kenar
... kesme yerinin ... kesme yerinin
solunda sağında
31,6° Sol 31,6° Sağ
33,9° Sağ 33,9° Sol
Dayama rayında üst Dayama rayında üst
kenar kenar
... kesme yerinin ... kesme yerinin
solunda sağında
