304 | Українська
Розпилювання заготовок однакової довжини
(див. мал. R)
Для простого розпилювання заготовок однакової
довжини можна використовувати поздовжній упор 36.
Поздовжній упор можна монтувати з обох боків
подовжувача стола 11.
– Відпустіть фіксуючий гвинт 35 і поверніть поздовжній
упор 36 до затискного гвинта 63.
– Знову затягніть фіксуючий гвинт 35.
– Установіть подовжувач стола 11 на необхідну довжину
(див. «Подовження стола», стор. 300).
Обробка профільних рейок (плінтусів та стельових рейок)
Профільні рейки можна обробляти двома способами:
– встановивши їх до упорної планки,
– поклавши їх на стіл.
Плінтуси

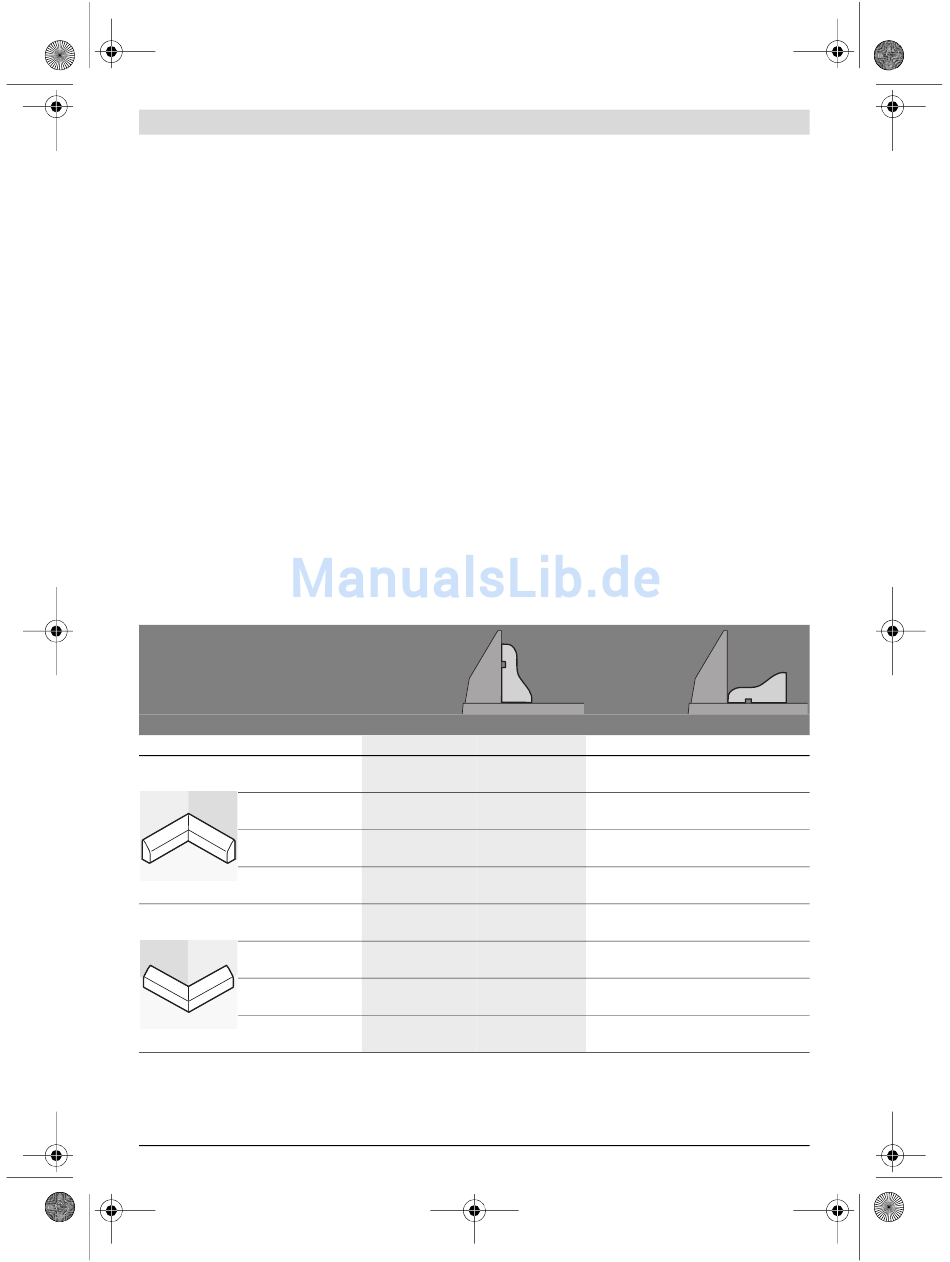

В таблиці нижче містяться вказівки щодо обробки плінтусів.
настройки
плінтус
внутрішній горизонтальний кут
край розпилювання
вертикальний кут
розпилювання
положення оброблю-
ваного матеріалу
готова частина
знаходиться ...
зовнішній горизонтальний кут
край розпилювання
вертикальний кут
розпилювання
положення оброблю-
ваного матеріалу
готова частина
знаходиться ...
1 609 92A 0XN | (13.10.14)
Настроювання обмежувача глибини
(випилювання пазів) (див. мал. S)
Обмежувач глибини необхідно переналаштувати, якщо Ви
збираєтесь випилювати пази або використовувати
дистанційний упор.
– Поверніть обмежувач глибини 30 назовні.
– Натисніть фіксуючий важіль 5 та поверніть кронштейн в
потрібне положення.
– Відрегулюйте юстирувальний гвинт 29 так, щоб його
кінець торкався обмежувача глибини 30.
– Повільно підніміть кронштейн вверх.
Особливі заготовки
Щоб розпилювати вигнутий або круглий матеріал, треба
особливим чином зафіксувати його, щоб він не совався.
На лінії розпилювання не повинно бути щілин між
оброблюваним матеріалом, упорною планкою і столом.
За необхідністю виготуйте спеціальне кріплення.
Крім того, в залежності від ширини профільної рейки
розпилювання можна здійснювати з підтягуванням або
без нього.
Спочатку перевірте встановлений кут розпилювання на
непотрібному куску деревини.
вертикальне
приставлен-
ня до упорної
шини
лівий бік правий бік
45° зліва 45° справа
0° 0°
нижній край на нижній край на
столі столі
... ліворуч від ... праворуч від
розпилу розпилу
45° справа 45° зліва
0° 0°
нижній край на нижній край на
столі столі
... праворуч від ... ліворуч від
розпилу розпилу
горизонталь-
не розташу-
вання на
столі
лівий бік правий бік
0° 0°
45° зліва 45° справа
верхній край на верхній край на
упорній планці упорній планці
... ліворуч від ... праворуч від
розпилу розпилу
0° 0°
45° справа 45° зліва
верхній край на верхній край на
упорній планці упорній планці
... ліворуч від ... праворуч від
розпилу розпилу
