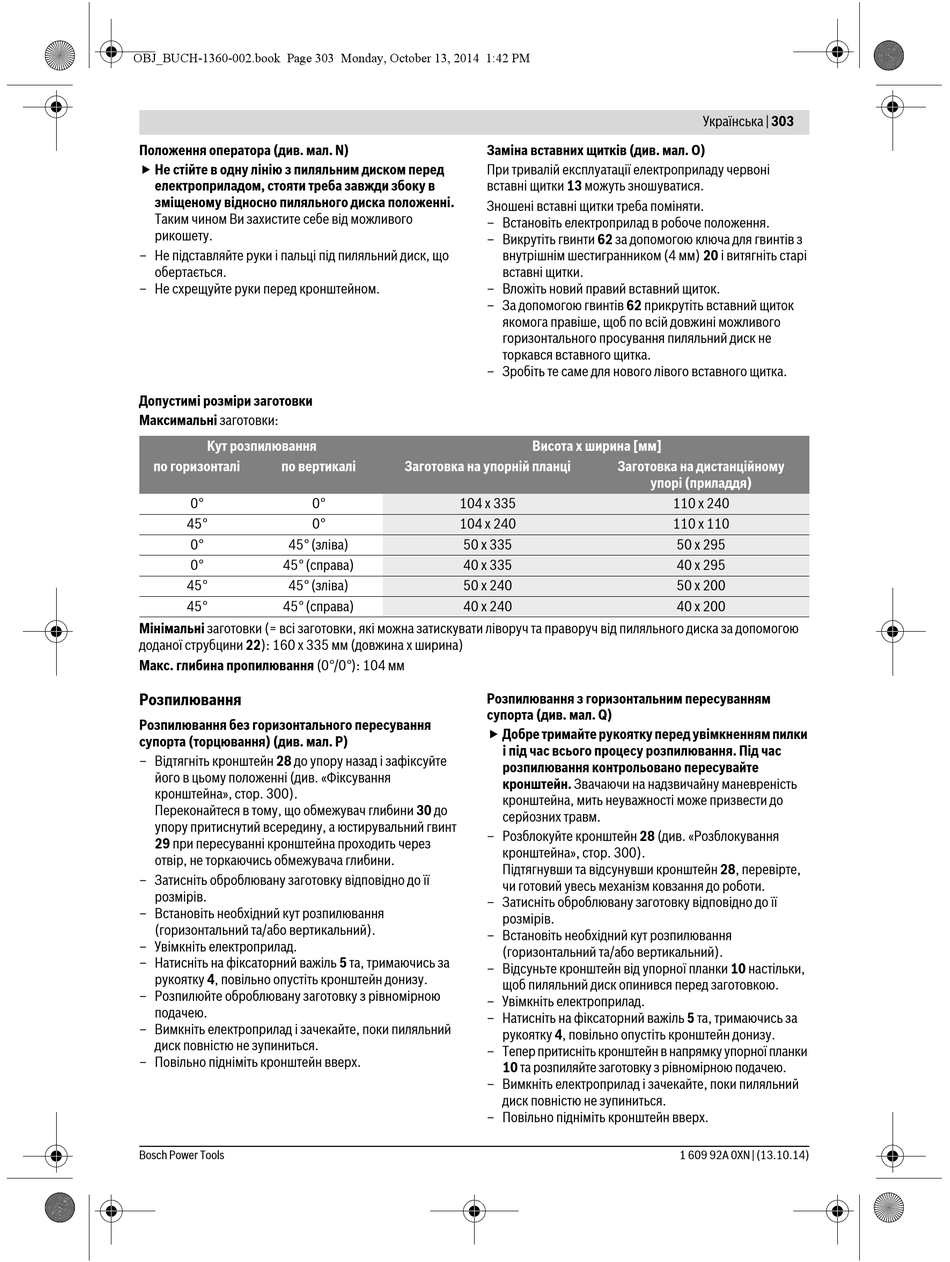

Положення оператора (див. мал. N)
 Не стійте в одну лінію з пиляльним диском перед
електроприладом, стояти треба завжди збоку в
зміщеному відносно пиляльного диска положенні.
Таким чином Ви захистите себе від можливого
рикошету.
– Не підставляйте руки і пальці під пиляльний диск, що
обертається.
– Не схрещуйте руки перед кронштейном.
Допустимі розміри заготовки
Максимальні заготовки:
Кут розпилювання
по горизонталі по вертикалі
0° 0°
45° 0°
0° 45° (зліва)
0° 45° (справа)
45° 45° (зліва)
45° 45° (справа)
Мінімальні заготовки (= всі заготовки, які можна затискувати ліворуч та праворуч від пиляльного диска за допомогою
доданої струбцини 22): 160 x 335 мм (довжина x ширина)
Макс. глибина пропилювання (0°/0°): 104 мм
Розпилювання
Розпилювання без горизонтального пересування
супорта (торцювання) (див. мал. Р)
– Відтягніть кронштейн 28 до упору назад і зафіксуйте
його в цьому положенні (див. «Фіксування
кронштейна», стор. 300).
Переконайтеся в тому, що обмежувач глибини 30 до
упору притиснутий всередину, а юстирувальний гвинт
29 при пересуванні кронштейна проходить через
отвір, не торкаючись обмежувача глибини.
– Затисніть оброблювану заготовку відповідно до її
розмірів.
– Встановіть необхідний кут розпилювання
(горизонтальний та/або вертикальний).
– Увімкніть електроприлад.
– Натисніть на фіксаторний важіль 5 та, тримаючись за
рукоятку 4, повільно опустіть кронштейн донизу.
– Розпилюйте оброблювану заготовку з рівномірною
подачею.
– Вимкніть електроприлад і зачекайте, поки пиляльний
диск повністю не зупиниться.
– Повільно підніміть кронштейн вверх.
Bosch Power Tools
Заміна вставних щитків (див. мал. О)
При тривалій експлуатації електроприладу червоні
вставні щитки 13 можуть зношуватися.
Зношені вставні щитки треба поміняти.
– Встановіть електроприлад в робоче положення.
– Викрутіть гвинти 62 за допомогою ключа для гвинтів з
внутрішнім шестигранником (4 мм) 20 і витягніть старі
вставні щитки.
– Вложіть новий правий вставний щиток.
– За допомогою гвинтів 62 прикрутіть вставний щиток
якомога правіше, щоб по всій довжині можливого
горизонтального просування пиляльний диск не
торкався вставного щитка.
– Зробіть те саме для нового лівого вставного щитка.
Висота x ширина [мм]
Заготовка на упорній планці
104 x 335
104 x 240
50 x 335
40 x 335
50 x 240
40 x 240
Розпилювання з горизонтальним пересуванням
супорта (див. мал. Q)
 Добре тримайте рукоятку перед увімкненням пилки
і під час всього процесу розпилювання. Під час
розпилювання контрольовано пересувайте
кронштейн. Звачаючи на надзвичайну маневреність
кронштейна, мить неуважності може призвести до
серйозних травм.
– Розблокуйте кронштейн 28 (див. «Розблокування
кронштейна», стор. 300).
Підтягнувши та відсунувши кронштейн 28, перевірте,
чи готовий увесь механізм ковзання до роботи.
– Затисніть оброблювану заготовку відповідно до її
розмірів.
– Встановіть необхідний кут розпилювання
(горизонтальний та/або вертикальний).
– Відсуньте кронштейн від упорної планки 10 настільки,
щоб пиляльний диск опинився перед заготовкою.
– Увімкніть електроприлад.
– Натисніть на фіксаторний важіль 5 та, тримаючись за
рукоятку 4, повільно опустіть кронштейн донизу.
– Тепер притисніть кронштейн в напрямку упорної планки
10 та розпиляйте заготовку з рівномірною подачею.
– Вимкніть електроприлад і зачекайте, поки пиляльний
диск повністю не зупиниться.
– Повільно підніміть кронштейн вверх.
Українська | 303
Заготовка на дистанційному
упорі (приладдя)
110 x 240
110 x 110
50 x 295
40 x 295
50 x 200
40 x 200
