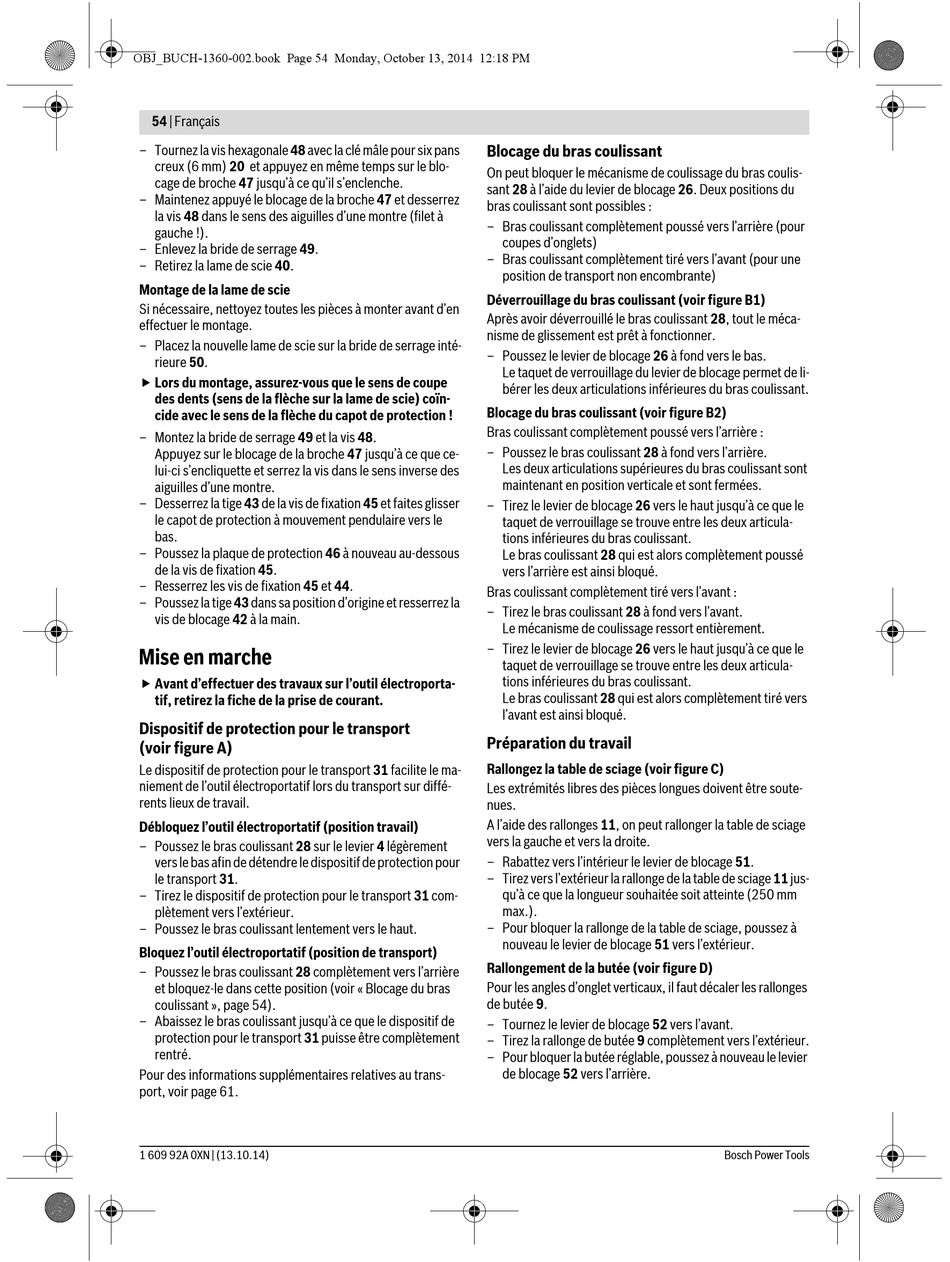

54 | Français
– Tournez la vis hexagonale 48 avec la clé mâle pour six pans
creux (6 mm) 20 et appuyez en même temps sur le blo-
cage de broche 47 jusqu'à ce qu'il s'enclenche.
– Maintenez appuyé le blocage de la broche 47 et desserrez
la vis 48 dans le sens des aiguilles d'une montre (filet à
gauche !).
– Enlevez la bride de serrage 49.
– Retirez la lame de scie 40.
Montage de la lame de scie
Si nécessaire, nettoyez toutes les pièces à monter avant d'en
effectuer le montage.
– Placez la nouvelle lame de scie sur la bride de serrage inté-
rieure 50.
 Lors du montage, assurez-vous que le sens de coupe
des dents (sens de la flèche sur la lame de scie) coïn-
cide avec le sens de la flèche du capot de protection !
– Montez la bride de serrage 49 et la vis 48.
Appuyez sur le blocage de la broche 47 jusqu'à ce que ce-
lui-ci s'encliquette et serrez la vis dans le sens inverse des
aiguilles d'une montre.
– Desserrez la tige 43 de la vis de fixation 45 et faites glisser
le capot de protection à mouvement pendulaire vers le
bas.
– Poussez la plaque de protection 46 à nouveau au-dessous
de la vis de fixation 45.
– Resserrez les vis de fixation 45 et 44.
– Poussez la tige 43 dans sa position d'origine et resserrez la
vis de blocage 42 à la main.

Mise en marche

 Avant d'effectuer des travaux sur l'outil électroporta-
tif, retirez la fiche de la prise de courant.
Dispositif de protection pour le transport
(voir figure A)
Le dispositif de protection pour le transport 31 facilite le ma-
niement de l'outil électroportatif lors du transport sur diffé-
rents lieux de travail.
Débloquez l'outil électroportatif (position travail)
– Poussez le bras coulissant 28 sur le levier 4 légèrement
vers le bas afin de détendre le dispositif de protection pour
le transport 31.
– Tirez le dispositif de protection pour le transport 31 com-
plètement vers l'extérieur.
– Poussez le bras coulissant lentement vers le haut.
Bloquez l'outil électroportatif (position de transport)
– Poussez le bras coulissant 28 complètement vers l'arrière
et bloquez-le dans cette position (voir « Blocage du bras
coulissant », page 54).
– Abaissez le bras coulissant jusqu'à ce que le dispositif de
protection pour le transport 31 puisse être complètement
rentré.
Pour des informations supplémentaires relatives au trans-
port, voir page 61.
1 609 92A 0XN | (13.10.14)
Blocage du bras coulissant
On peut bloquer le mécanisme de coulissage du bras coulis-
sant 28 à l'aide du levier de blocage 26. Deux positions du
bras coulissant sont possibles :
– Bras coulissant complètement poussé vers l'arrière (pour
coupes d'onglets)
– Bras coulissant complètement tiré vers l'avant (pour une
position de transport non encombrante)
Déverrouillage du bras coulissant (voir figure B1)
Après avoir déverrouillé le bras coulissant 28, tout le méca-
nisme de glissement est prêt à fonctionner.
– Poussez le levier de blocage 26 à fond vers le bas.
Le taquet de verrouillage du levier de blocage permet de li-
bérer les deux articulations inférieures du bras coulissant.
Blocage du bras coulissant (voir figure B2)
Bras coulissant complètement poussé vers l'arrière :
– Poussez le bras coulissant 28 à fond vers l'arrière.
Les deux articulations supérieures du bras coulissant sont
maintenant en position verticale et sont fermées.
– Tirez le levier de blocage 26 vers le haut jusqu'à ce que le
taquet de verrouillage se trouve entre les deux articula-
tions inférieures du bras coulissant.
Le bras coulissant 28 qui est alors complètement poussé
vers l'arrière est ainsi bloqué.
Bras coulissant complètement tiré vers l'avant :
– Tirez le bras coulissant 28 à fond vers l'avant.
Le mécanisme de coulissage ressort entièrement.
– Tirez le levier de blocage 26 vers le haut jusqu'à ce que le
taquet de verrouillage se trouve entre les deux articula-
tions inférieures du bras coulissant.
Le bras coulissant 28 qui est alors complètement tiré vers
l'avant est ainsi bloqué.
Préparation du travail
Rallongez la table de sciage (voir figure C)
Les extrémités libres des pièces longues doivent être soute-
nues.
A l'aide des rallonges 11, on peut rallonger la table de sciage
vers la gauche et vers la droite.
– Rabattez vers l'intérieur le levier de blocage 51.
– Tirez vers l'extérieur la rallonge de la table de sciage 11 jus-
qu'à ce que la longueur souhaitée soit atteinte (250 mm
max.).
– Pour bloquer la rallonge de la table de sciage, poussez à
nouveau le levier de blocage 51 vers l'extérieur.
Rallongement de la butée (voir figure D)
Pour les angles d'onglet verticaux, il faut décaler les rallonges
de butée 9.
– Tournez le levier de blocage 52 vers l'avant.
– Tirez la rallonge de butée 9 complètement vers l'extérieur.
– Pour bloquer la butée réglable, poussez à nouveau le levier
de blocage 52 vers l'arrière.
