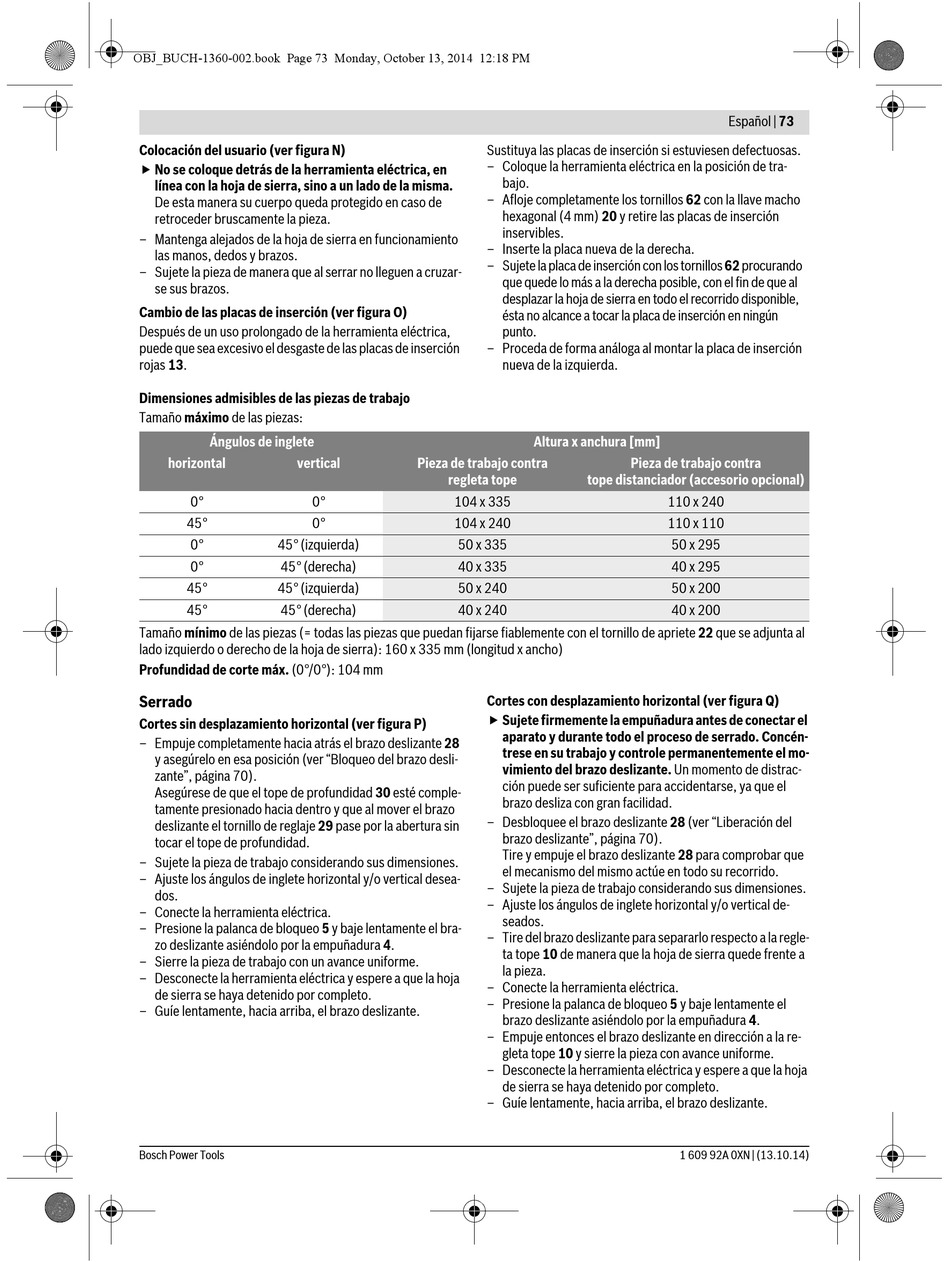

Colocación del usuario (ver figura N)
 No se coloque detrás de la herramienta eléctrica, en
línea con la hoja de sierra, sino a un lado de la misma.
De esta manera su cuerpo queda protegido en caso de
retroceder bruscamente la pieza.
– Mantenga alejados de la hoja de sierra en funcionamiento
las manos, dedos y brazos.
– Sujete la pieza de manera que al serrar no lleguen a cruzar-
se sus brazos.
Cambio de las placas de inserción (ver figura O)
Después de un uso prolongado de la herramienta eléctrica,
puede que sea excesivo el desgaste de las placas de inserción
rojas 13.
Dimensiones admisibles de las piezas de trabajo
Tamaño máximo de las piezas:
Ángulos de inglete
horizontal vertical
0° 0°
45° 0°
0° 45° (izquierda)
0° 45° (derecha)
45° 45° (izquierda)
45° 45° (derecha)
Tamaño mínimo de las piezas (= todas las piezas que puedan fijarse fiablemente con el tornillo de apriete 22 que se adjunta al
lado izquierdo o derecho de la hoja de sierra): 160 x 335 mm (longitud x ancho)
Profundidad de corte máx. (0°/0°): 104 mm
Serrado
Cortes sin desplazamiento horizontal (ver figura P)
– Empuje completamente hacia atrás el brazo deslizante 28
y asegúrelo en esa posición (ver "Bloqueo del brazo desli-
zante", página 70).
Asegúrese de que el tope de profundidad 30 esté comple-
tamente presionado hacia dentro y que al mover el brazo
deslizante el tornillo de reglaje 29 pase por la abertura sin
tocar el tope de profundidad.
– Sujete la pieza de trabajo considerando sus dimensiones.
– Ajuste los ángulos de inglete horizontal y/o vertical desea-
dos.
– Conecte la herramienta eléctrica.
– Presione la palanca de bloqueo 5 y baje lentamente el bra-
zo deslizante asiéndolo por la empuñadura 4.
– Sierre la pieza de trabajo con un avance uniforme.
– Desconecte la herramienta eléctrica y espere a que la hoja
de sierra se haya detenido por completo.
– Guíe lentamente, hacia arriba, el brazo deslizante.
Bosch Power Tools
Sustituya las placas de inserción si estuviesen defectuosas.
– Coloque la herramienta eléctrica en la posición de tra-
bajo.
– Afloje completamente los tornillos 62 con la llave macho
hexagonal (4 mm) 20 y retire las placas de inserción
inservibles.
– Inserte la placa nueva de la derecha.
– Sujete la placa de inserción con los tornillos 62 procurando
que quede lo más a la derecha posible, con el fin de que al
desplazar la hoja de sierra en todo el recorrido disponible,
ésta no alcance a tocar la placa de inserción en ningún
punto.
– Proceda de forma análoga al montar la placa de inserción
nueva de la izquierda.
Altura x anchura [mm]
Pieza de trabajo contra
regleta tope tope distanciador (accesorio opcional)
104 x 335
104 x 240
50 x 335
40 x 335
50 x 240
40 x 240
Cortes con desplazamiento horizontal (ver figura Q)
 Sujete firmemente la empuñadura antes de conectar el
aparato y durante todo el proceso de serrado. Concén-
trese en su trabajo y controle permanentemente el mo-
vimiento del brazo deslizante. Un momento de distrac-
ción puede ser suficiente para accidentarse, ya que el
brazo desliza con gran facilidad.
– Desbloquee el brazo deslizante 28 (ver "Liberación del
brazo deslizante", página 70).
Tire y empuje el brazo deslizante 28 para comprobar que
el mecanismo del mismo actúe en todo su recorrido.
– Sujete la pieza de trabajo considerando sus dimensiones.
– Ajuste los ángulos de inglete horizontal y/o vertical de-
seados.
– Tire del brazo deslizante para separarlo respecto a la regle-
ta tope 10 de manera que la hoja de sierra quede frente a
la pieza.
– Conecte la herramienta eléctrica.
– Presione la palanca de bloqueo 5 y baje lentamente el
brazo deslizante asiéndolo por la empuñadura 4.
– Empuje entonces el brazo deslizante en dirección a la re-
gleta tope 10 y sierre la pieza con avance uniforme.
– Desconecte la herramienta eléctrica y espere a que la hoja
de sierra se haya detenido por completo.
– Guíe lentamente, hacia arriba, el brazo deslizante.
Español | 73
Pieza de trabajo contra
110 x 240
110 x 110
50 x 295
40 x 295
50 x 200
40 x 200
