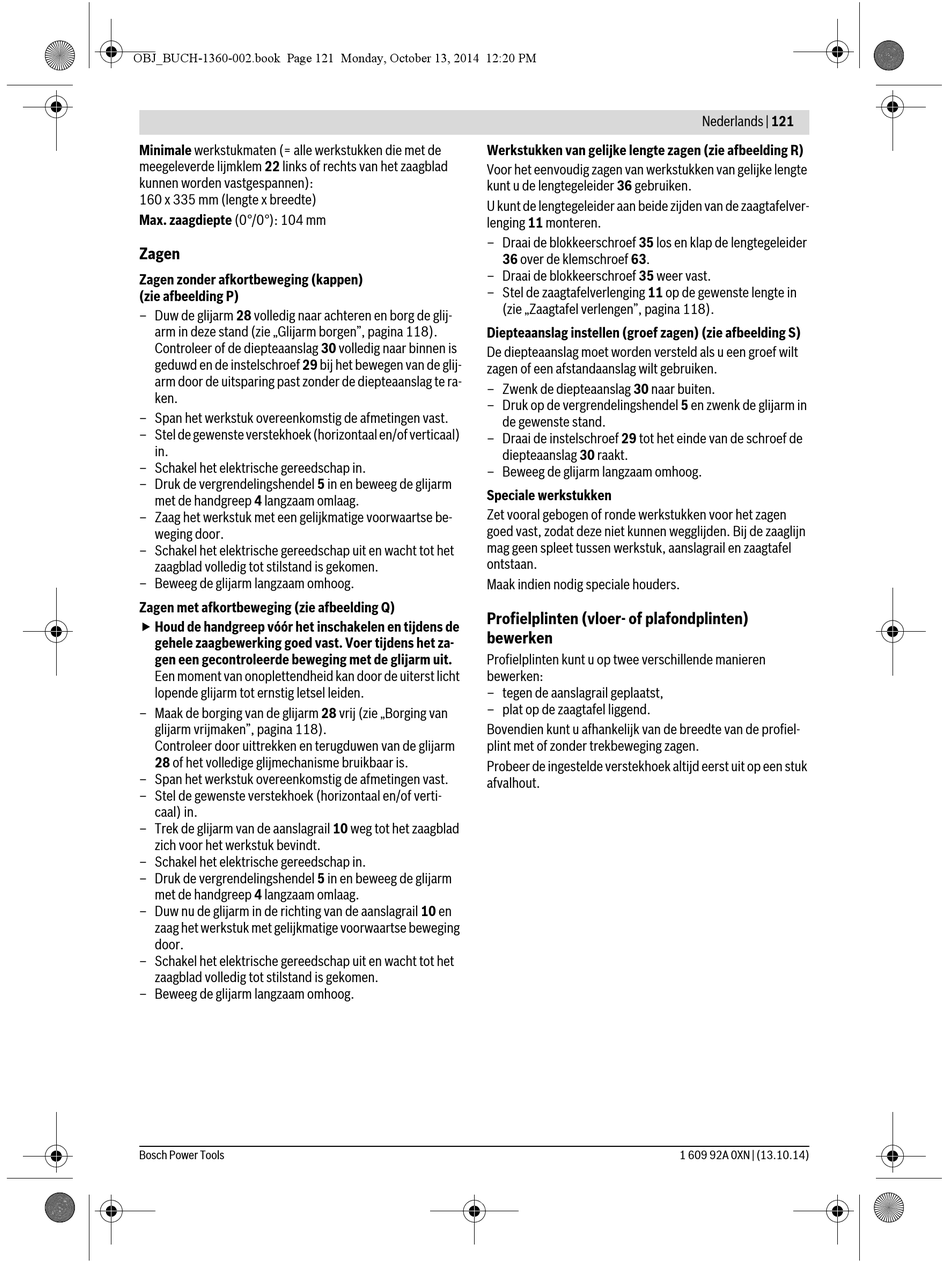

Minimale werkstukmaten (= alle werkstukken die met de
meegeleverde lijmklem 22 links of rechts van het zaagblad
kunnen worden vastgespannen):
160 x 335 mm (lengte x breedte)
Max. zaagdiepte (0°/0°): 104 mm
Zagen
Zagen zonder afkortbeweging (kappen)
(zie afbeelding P)
– Duw de glijarm 28 volledig naar achteren en borg de glij-
arm in deze stand (zie „Glijarm borgen", pagina 118).
Controleer of de diepteaanslag 30 volledig naar binnen is
geduwd en de instelschroef 29 bij het bewegen van de glij-
arm door de uitsparing past zonder de diepteaanslag te ra-
ken.
– Span het werkstuk overeenkomstig de afmetingen vast.
– Stel de gewenste verstekhoek (horizontaal en/of verticaal)
in.
– Schakel het elektrische gereedschap in.
– Druk de vergrendelingshendel 5 in en beweeg de glijarm
met de handgreep 4 langzaam omlaag.
– Zaag het werkstuk met een gelijkmatige voorwaartse be-
weging door.
– Schakel het elektrische gereedschap uit en wacht tot het
zaagblad volledig tot stilstand is gekomen.
– Beweeg de glijarm langzaam omhoog.
Zagen met afkortbeweging (zie afbeelding Q)
 Houd de handgreep vóór het inschakelen en tijdens de
gehele zaagbewerking goed vast. Voer tijdens het za-
gen een gecontroleerde beweging met de glijarm uit.
Een moment van onoplettendheid kan door de uiterst licht
lopende glijarm tot ernstig letsel leiden.
– Maak de borging van de glijarm 28 vrij (zie „Borging van
glijarm vrijmaken", pagina 118).
Controleer door uittrekken en terugduwen van de glijarm
28 of het volledige glijmechanisme bruikbaar is.
– Span het werkstuk overeenkomstig de afmetingen vast.
– Stel de gewenste verstekhoek (horizontaal en/of verti-
caal) in.
– Trek de glijarm van de aanslagrail 10 weg tot het zaagblad
zich voor het werkstuk bevindt.
– Schakel het elektrische gereedschap in.
– Druk de vergrendelingshendel 5 in en beweeg de glijarm
met de handgreep 4 langzaam omlaag.
– Duw nu de glijarm in de richting van de aanslagrail 10 en
zaag het werkstuk met gelijkmatige voorwaartse beweging
door.
– Schakel het elektrische gereedschap uit en wacht tot het
zaagblad volledig tot stilstand is gekomen.
– Beweeg de glijarm langzaam omhoog.
Bosch Power Tools
Werkstukken van gelijke lengte zagen (zie afbeelding R)
Voor het eenvoudig zagen van werkstukken van gelijke lengte
kunt u de lengtegeleider 36 gebruiken.
U kunt de lengtegeleider aan beide zijden van de zaagtafelver-
lenging 11 monteren.
– Draai de blokkeerschroef 35 los en klap de lengtegeleider
36 over de klemschroef 63.
– Draai de blokkeerschroef 35 weer vast.
– Stel de zaagtafelverlenging 11 op de gewenste lengte in
(zie „Zaagtafel verlengen", pagina 118).
Diepteaanslag instellen (groef zagen) (zie afbeelding S)
De diepteaanslag moet worden versteld als u een groef wilt
zagen of een afstandaanslag wilt gebruiken.
– Zwenk de diepteaanslag 30 naar buiten.
– Druk op de vergrendelingshendel 5 en zwenk de glijarm in
de gewenste stand.
– Draai de instelschroef 29 tot het einde van de schroef de
diepteaanslag 30 raakt.
– Beweeg de glijarm langzaam omhoog.
Speciale werkstukken
Zet vooral gebogen of ronde werkstukken voor het zagen
goed vast, zodat deze niet kunnen wegglijden. Bij de zaaglijn
mag geen spleet tussen werkstuk, aanslagrail en zaagtafel
ontstaan.
Maak indien nodig speciale houders.
Profielplinten (vloer- of plafondplinten)
bewerken
Profielplinten kunt u op twee verschillende manieren
bewerken:
– tegen de aanslagrail geplaatst,
– plat op de zaagtafel liggend.
Bovendien kunt u afhankelijk van de breedte van de profiel-
plint met of zonder trekbeweging zagen.
Probeer de ingestelde verstekhoek altijd eerst uit op een stuk
afvalhout.
