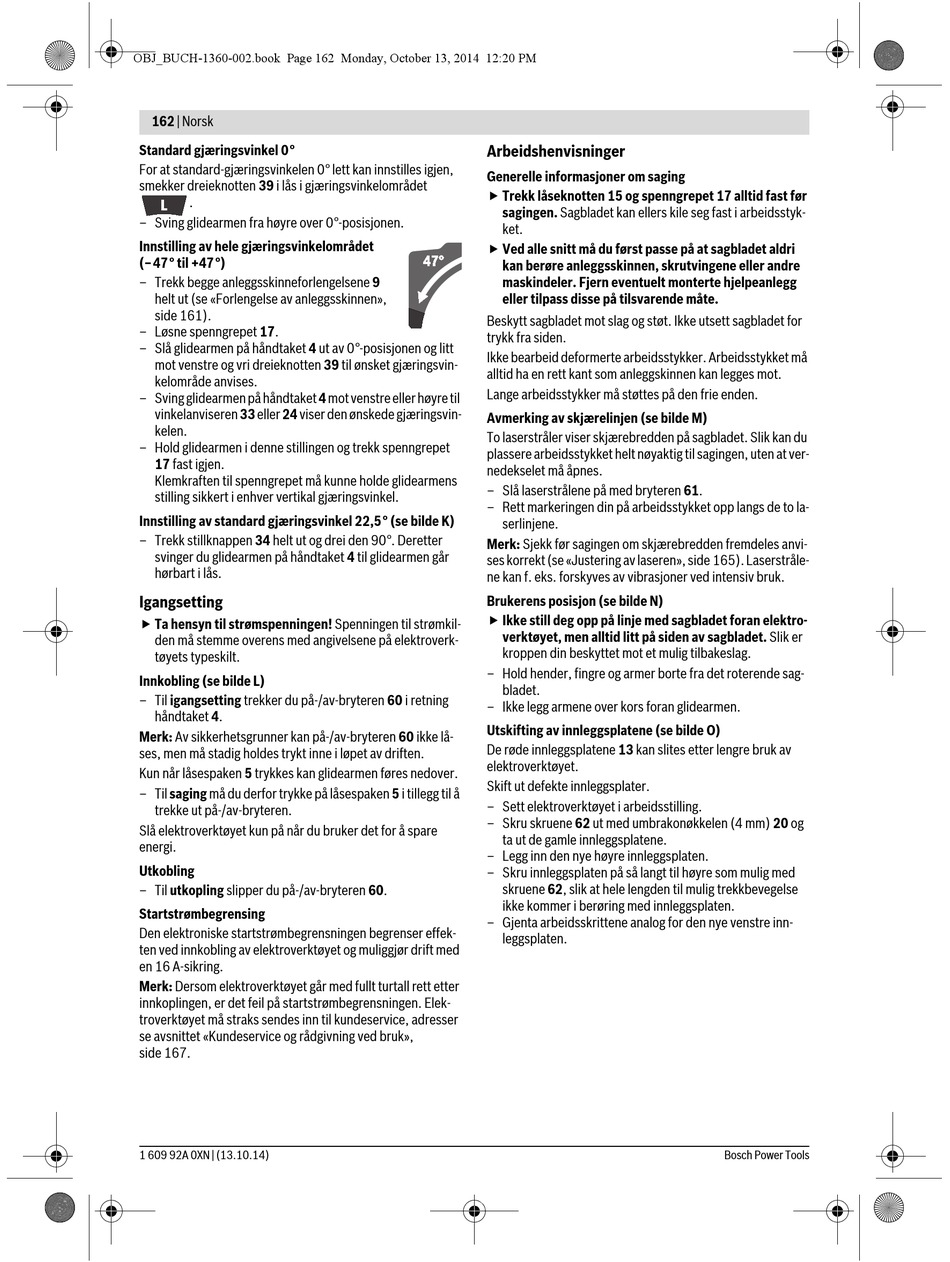

OBJ_BUCH-1360-002.book Page 162 Monday, October 13, 2014 12:20 PM
162 | Norsk
Standard gjæringsvinkel 0°
For at standard-gjæringsvinkelen 0° lett kan innstilles igjen,
smekker dreieknotten 39 i lås i gjæringsvinkelområdet
.
– Sving glidearmen fra høyre over 0°-posisjonen.
Innstilling av hele gjæringsvinkelområdet
(–47° til +47°)
– Trekk begge anleggsskinneforlengelsene 9
helt ut (se «Forlengelse av anleggsskinnen»,
side 161).
– Løsne spenngrepet 17.
– Slå glidearmen på håndtaket 4 ut av 0°-posisjonen og litt
mot venstre og vri dreieknotten 39 til ønsket gjæringsvin-
kelområde anvises.
– Sving glidearmen på håndtaket 4 mot venstre eller høyre til
vinkelanviseren 33 eller 24 viser den ønskede gjæringsvin-
kelen.
– Hold glidearmen i denne stillingen og trekk spenngrepet
17 fast igjen.
Klemkraften til spenngrepet må kunne holde glidearmens
stilling sikkert i enhver vertikal gjæringsvinkel.
Innstilling av standard gjæringsvinkel 22,5° (se bilde K)
– Trekk stillknappen 34 helt ut og drei den 90°. Deretter
svinger du glidearmen på håndtaket 4 til glidearmen går
hørbart i lås.
Igangsetting
 Ta hensyn til strømspenningen! Spenningen til strømkil-
den må stemme overens med angivelsene på elektroverk-
tøyets typeskilt.
Innkobling (se bilde L)
– Til igangsetting trekker du på-/av-bryteren 60 i retning
håndtaket 4.
Merk: Av sikkerhetsgrunner kan på-/av-bryteren 60 ikke lå-
ses, men må stadig holdes trykt inne i løpet av driften.
Kun når låsespaken 5 trykkes kan glidearmen føres nedover.
– Til saging må du derfor trykke på låsespaken 5 i tillegg til å
trekke ut på-/av-bryteren.
Slå elektroverktøyet kun på når du bruker det for å spare
energi.
Utkobling
– Til utkopling slipper du på-/av-bryteren 60.
Startstrømbegrensing
Den elektroniske startstrømbegrensningen begrenser effek-
ten ved innkobling av elektroverktøyet og muliggjør drift med
en 16 A-sikring.
Merk: Dersom elektroverktøyet går med fullt turtall rett etter
innkoplingen, er det feil på startstrømbegrensningen. Elek-
troverktøyet må straks sendes inn til kundeservice, adresser
se avsnittet «Kundeservice og rådgivning ved bruk»,
side 167.
1 609 92A 0XN | (13.10.14)
Arbeidshenvisninger
Generelle informasjoner om saging
 Trekk låseknotten 15 og spenngrepet 17 alltid fast før
sagingen. Sagbladet kan ellers kile seg fast i arbeidsstyk-
ket.
 Ved alle snitt må du først passe på at sagbladet aldri
kan berøre anleggsskinnen, skrutvingene eller andre
maskindeler. Fjern eventuelt monterte hjelpeanlegg
eller tilpass disse på tilsvarende måte.
Beskytt sagbladet mot slag og støt. Ikke utsett sagbladet for
trykk fra siden.
Ikke bearbeid deformerte arbeidsstykker. Arbeidsstykket må
alltid ha en rett kant som anleggskinnen kan legges mot.
Lange arbeidsstykker må støttes på den frie enden.
Avmerking av skjærelinjen (se bilde M)
To laserstråler viser skjærebredden på sagbladet. Slik kan du
plassere arbeidsstykket helt nøyaktig til sagingen, uten at ver-
nedekselet må åpnes.
– Slå laserstrålene på med bryteren 61.
– Rett markeringen din på arbeidsstykket opp langs de to la-
serlinjene.
Merk: Sjekk før sagingen om skjærebredden fremdeles anvi-
ses korrekt (se «Justering av laseren», side 165). Laserstråle-
ne kan f. eks. forskyves av vibrasjoner ved intensiv bruk.
Brukerens posisjon (se bilde N)
 Ikke still deg opp på linje med sagbladet foran elektro-
verktøyet, men alltid litt på siden av sagbladet. Slik er
kroppen din beskyttet mot et mulig tilbakeslag.
– Hold hender, fingre og armer borte fra det roterende sag-
bladet.
– Ikke legg armene over kors foran glidearmen.
Utskifting av innleggsplatene (se bilde O)
De røde innleggsplatene 13 kan slites etter lengre bruk av
elektroverktøyet.
Skift ut defekte innleggsplater.
– Sett elektroverktøyet i arbeidsstilling.
– Skru skruene 62 ut med umbrakonøkkelen (4 mm) 20 og
ta ut de gamle innleggsplatene.
– Legg inn den nye høyre innleggsplaten.
– Skru innleggsplaten på så langt til høyre som mulig med
skruene 62, slik at hele lengden til mulig trekkbevegelse
ikke kommer i berøring med innleggsplaten.
– Gjenta arbeidsskrittene analog for den nye venstre inn-
leggsplaten.
Bosch Power Tools
