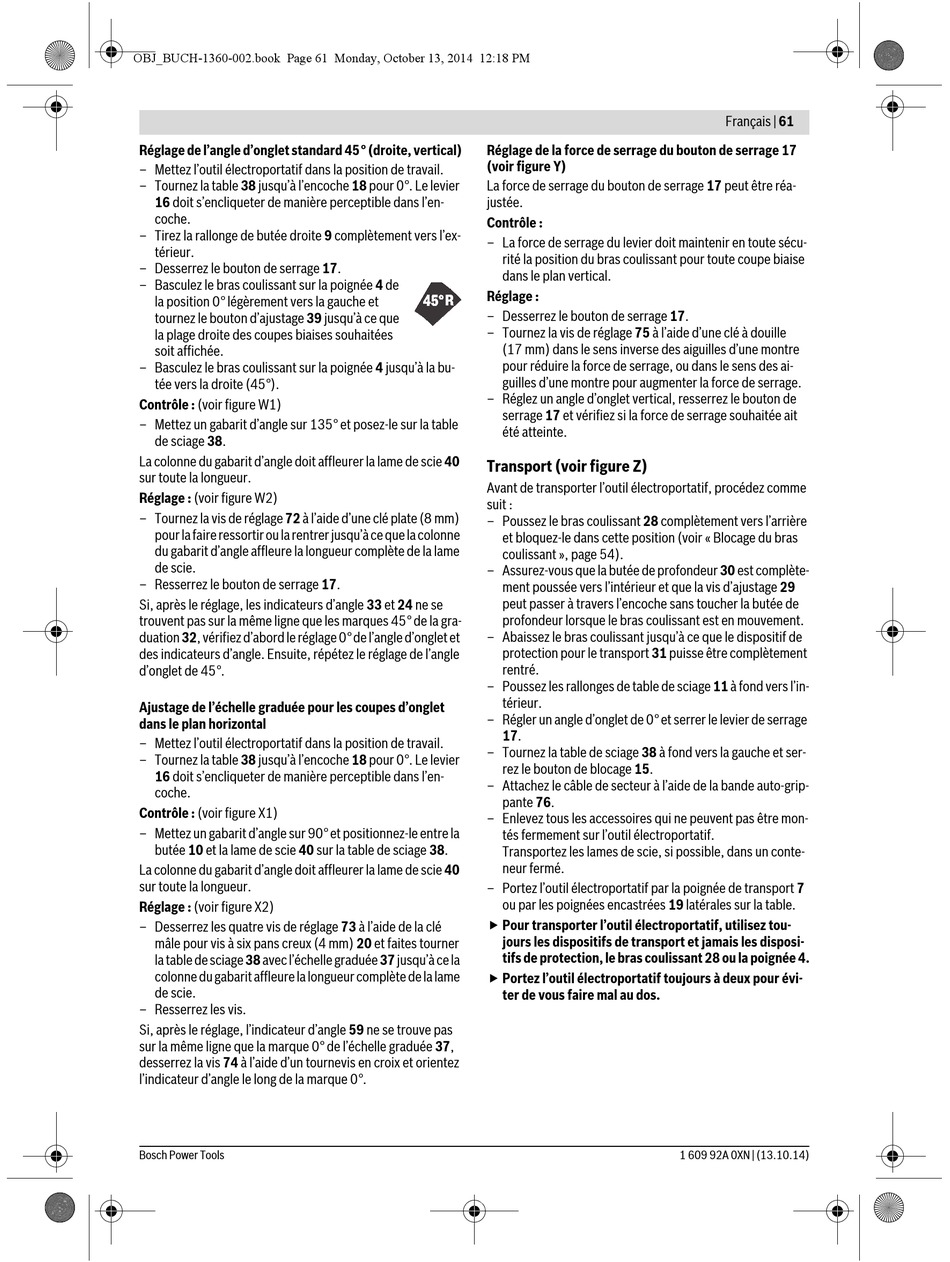

Réglage de l'angle d'onglet standard 45° (droite, vertical)
– Mettez l'outil électroportatif dans la position de travail.
– Tournez la table 38 jusqu'à l'encoche 18 pour 0°. Le levier
16 doit s'encliqueter de manière perceptible dans l'en-
coche.
– Tirez la rallonge de butée droite 9 complètement vers l'ex-
térieur.
– Desserrez le bouton de serrage 17.
– Basculez le bras coulissant sur la poignée 4 de
la position 0° légèrement vers la gauche et
tournez le bouton d'ajustage 39 jusqu'à ce que
la plage droite des coupes biaises souhaitées
soit affichée.
– Basculez le bras coulissant sur la poignée 4 jusqu'à la bu-
tée vers la droite (45°).
Contrôle : (voir figure W1)
– Mettez un gabarit d'angle sur 135° et posez-le sur la table
de sciage 38.
La colonne du gabarit d'angle doit affleurer la lame de scie 40
sur toute la longueur.
Réglage : (voir figure W2)
– Tournez la vis de réglage 72 à l'aide d'une clé plate (8 mm)
pour la faire ressortir ou la rentrer jusqu'à ce que la colonne
du gabarit d'angle affleure la longueur complète de la lame
de scie.
– Resserrez le bouton de serrage 17.
Si, après le réglage, les indicateurs d'angle 33 et 24 ne se
trouvent pas sur la même ligne que les marques 45° de la gra-
duation 32, vérifiez d'abord le réglage 0° de l'angle d'onglet et
des indicateurs d'angle. Ensuite, répétez le réglage de l'angle
d'onglet de 45°.
Ajustage de l'échelle graduée pour les coupes d'onglet
dans le plan horizontal
– Mettez l'outil électroportatif dans la position de travail.
– Tournez la table 38 jusqu'à l'encoche 18 pour 0°. Le levier
16 doit s'encliqueter de manière perceptible dans l'en-
coche.
Contrôle : (voir figure X1)
– Mettez un gabarit d'angle sur 90° et positionnez-le entre la
butée 10 et la lame de scie 40 sur la table de sciage 38.
La colonne du gabarit d'angle doit affleurer la lame de scie 40
sur toute la longueur.
Réglage : (voir figure X2)
– Desserrez les quatre vis de réglage 73 à l'aide de la clé
mâle pour vis à six pans creux (4 mm) 20 et faites tourner
la table de sciage 38 avec l'échelle graduée 37 jusqu'à ce la
colonne du gabarit affleure la longueur complète de la lame
de scie.
– Resserrez les vis.
Si, après le réglage, l'indicateur d'angle 59 ne se trouve pas
sur la même ligne que la marque 0° de l'échelle graduée 37,
desserrez la vis 74 à l'aide d'un tournevis en croix et orientez
l'indicateur d'angle le long de la marque 0°.
Bosch Power Tools
Réglage de la force de serrage du bouton de serrage 17
(voir figure Y)
La force de serrage du bouton de serrage 17 peut être réa-
justée.
Contrôle :
– La force de serrage du levier doit maintenir en toute sécu-
rité la position du bras coulissant pour toute coupe biaise
dans le plan vertical.
Réglage :
– Desserrez le bouton de serrage 17.
– Tournez la vis de réglage 75 à l'aide d'une clé à douille
(17 mm) dans le sens inverse des aiguilles d'une montre
pour réduire la force de serrage, ou dans le sens des ai-
guilles d'une montre pour augmenter la force de serrage.
– Réglez un angle d'onglet vertical, resserrez le bouton de
serrage 17 et vérifiez si la force de serrage souhaitée ait
été atteinte.
Transport (voir figure Z)
Avant de transporter l'outil électroportatif, procédez comme
suit :
– Poussez le bras coulissant 28 complètement vers l'arrière
et bloquez-le dans cette position (voir « Blocage du bras
coulissant », page 54).
– Assurez-vous que la butée de profondeur 30 est complète-
ment poussée vers l'intérieur et que la vis d'ajustage 29
peut passer à travers l'encoche sans toucher la butée de
profondeur lorsque le bras coulissant est en mouvement.
– Abaissez le bras coulissant jusqu'à ce que le dispositif de
protection pour le transport 31 puisse être complètement
rentré.
– Poussez les rallonges de table de sciage 11 à fond vers l'in-
térieur.
– Régler un angle d'onglet de 0° et serrer le levier de serrage
17.
– Tournez la table de sciage 38 à fond vers la gauche et ser-
rez le bouton de blocage 15.
– Attachez le câble de secteur à l'aide de la bande auto-grip-
pante 76.
– Enlevez tous les accessoires qui ne peuvent pas être mon-
tés fermement sur l'outil électroportatif.
Transportez les lames de scie, si possible, dans un conte-
neur fermé.
– Portez l'outil électroportatif par la poignée de transport 7
ou par les poignées encastrées 19 latérales sur la table.
 Pour transporter l'outil électroportatif, utilisez tou-
jours les dispositifs de transport et jamais les disposi-
tifs de protection, le bras coulissant 28 ou la poignée 4.
 Portez l'outil électroportatif toujours à deux pour évi-
ter de vous faire mal au dos.
