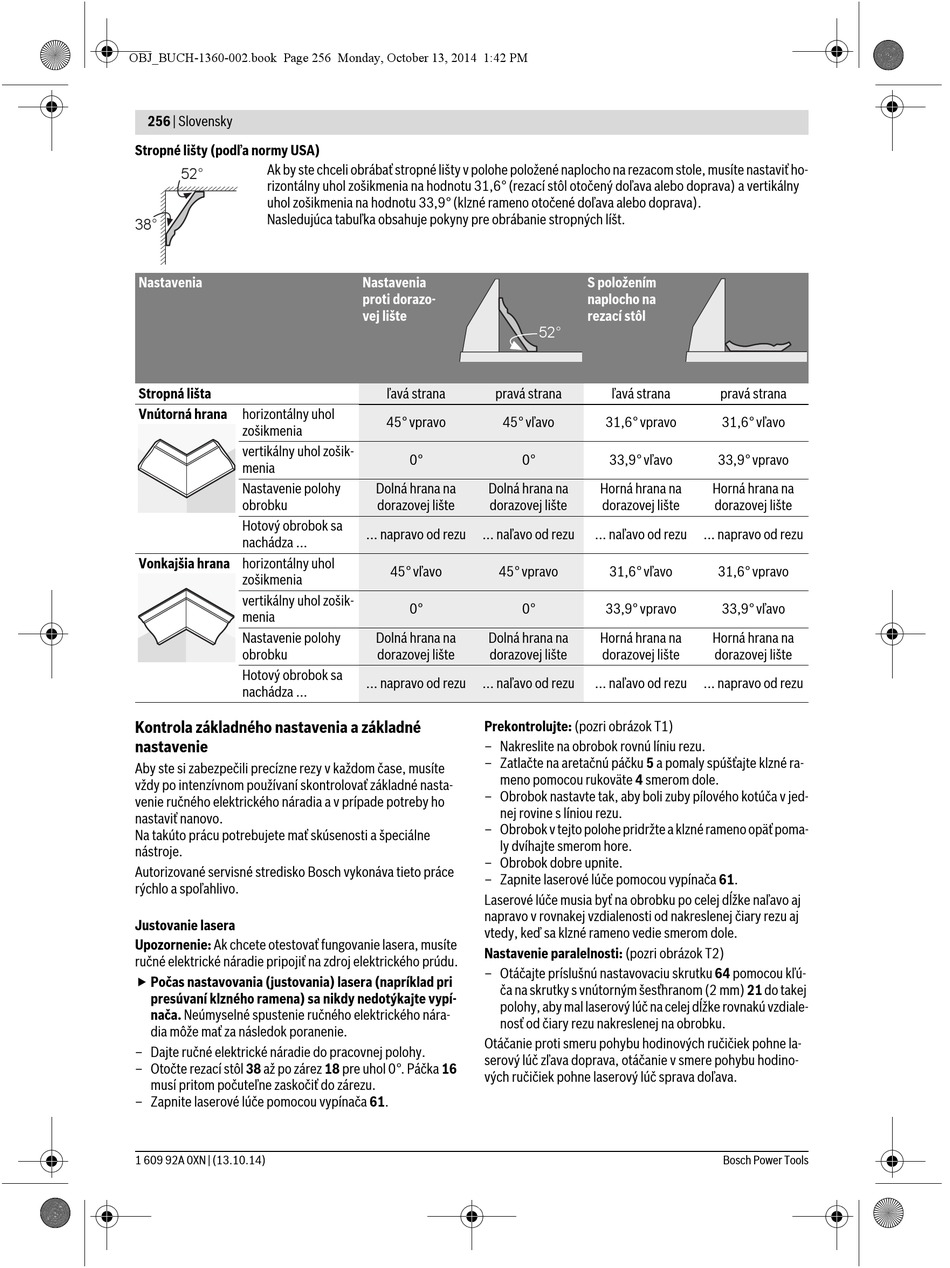

256 | Slovensky
Stropné lišty (podľa normy USA)
Ak by ste chceli obrábať stropné lišty v polohe položené naplocho na rezacom stole, musíte nastaviť ho-
52°
rizontálny uhol zošikmenia na hodnotu 31,6° (rezací stôl otočený doľava alebo doprava) a vertikálny
uhol zošikmenia na hodnotu 33,9° (klzné rameno otočené doľava alebo doprava).
Nasledujúca tabuľka obsahuje pokyny pre obrábanie stropných líšt.
38°
Nastavenia
Stropná lišta
Vnútorná hrana horizontálny uhol
zošikmenia
vertikálny uhol zošik-
menia
Nastavenie polohy
obrobku
Hotový obrobok sa
nachádza ...
Vonkajšia hrana horizontálny uhol
zošikmenia
vertikálny uhol zošik-
menia
Nastavenie polohy
obrobku
Hotový obrobok sa
nachádza ...
Kontrola základného nastavenia a základné
nastavenie
Aby ste si zabezpečili precízne rezy v každom čase, musíte
vždy po intenzívnom používaní skontrolovať základné nasta-
venie ručného elektrického náradia a v prípade potreby ho
nastaviť nanovo.
Na takúto prácu potrebujete mať skúsenosti a špeciálne
nástroje.
Autorizované servisné stredisko Bosch vykonáva tieto práce
rýchlo a spoľahlivo.
Justovanie lasera
Upozornenie: Ak chcete otestovať fungovanie lasera, musíte
ručné elektrické náradie pripojiť na zdroj elektrického prúdu.
 Počas nastavovania (justovania) lasera (napríklad pri
presúvaní klzného ramena) sa nikdy nedotýkajte vypí-
nača. Neúmyselné spustenie ručného elektrického nára-
dia môže mať za následok poranenie.
– Dajte ručné elektrické náradie do pracovnej polohy.
– Otočte rezací stôl 38 až po zárez 18 pre uhol 0°. Páčka 16
musí pritom počuteľne zaskočiť do zárezu.
– Zapnite laserové lúče pomocou vypínača 61.
1 609 92A 0XN | (13.10.14)
Nastavenia
proti dorazo-
vej lište
52°
ľavá strana pravá strana
45° vpravo 45° vľavo
0° 0°
Dolná hrana na Dolná hrana na
dorazovej lište dorazovej lište
... napravo od rezu ... naľavo od rezu
45° vľavo 45° vpravo
0° 0°
Dolná hrana na Dolná hrana na
dorazovej lište dorazovej lište
... napravo od rezu ... naľavo od rezu
Prekontrolujte: (pozri obrázok T1)
– Nakreslite na obrobok rovnú líniu rezu.
– Zatlačte na aretačnú páčku 5 a pomaly spúšťajte klzné ra-
meno pomocou rukoväte 4 smerom dole.
– Obrobok nastavte tak, aby boli zuby pílového kotúča v jed-
nej rovine s líniou rezu.
– Obrobok v tejto polohe pridržte a klzné rameno opäť poma-
ly dvíhajte smerom hore.
– Obrobok dobre upnite.
– Zapnite laserové lúče pomocou vypínača 61.
Laserové lúče musia byť na obrobku po celej dĺžke naľavo aj
napravo v rovnakej vzdialenosti od nakreslenej čiary rezu aj
vtedy, keď sa klzné rameno vedie smerom dole.
Nastavenie paralelnosti: (pozri obrázok T2)
– Otáčajte príslušnú nastavovaciu skrutku 64 pomocou kľú-
ča na skrutky s vnútorným šesťhranom (2 mm) 21 do takej
polohy, aby mal laserový lúč na celej dĺžke rovnakú vzdiale-
nosť od čiary rezu nakreslenej na obrobku.
Otáčanie proti smeru pohybu hodinových ručičiek pohne la-
serový lúč zľava doprava, otáčanie v smere pohybu hodino-
vých ručičiek pohne laserový lúč sprava doľava.
S položením
naplocho na
rezací stôl
ľavá strana pravá strana
31,6° vpravo 31,6° vľavo
33,9° vľavo 33,9° vpravo
Horná hrana na Horná hrana na
dorazovej lište dorazovej lište
... naľavo od rezu ... napravo od rezu
31,6° vľavo 31,6° vpravo
33,9° vpravo 33,9° vľavo
Horná hrana na Horná hrana na
dorazovej lište dorazovej lište
... naľavo od rezu ... napravo od rezu
