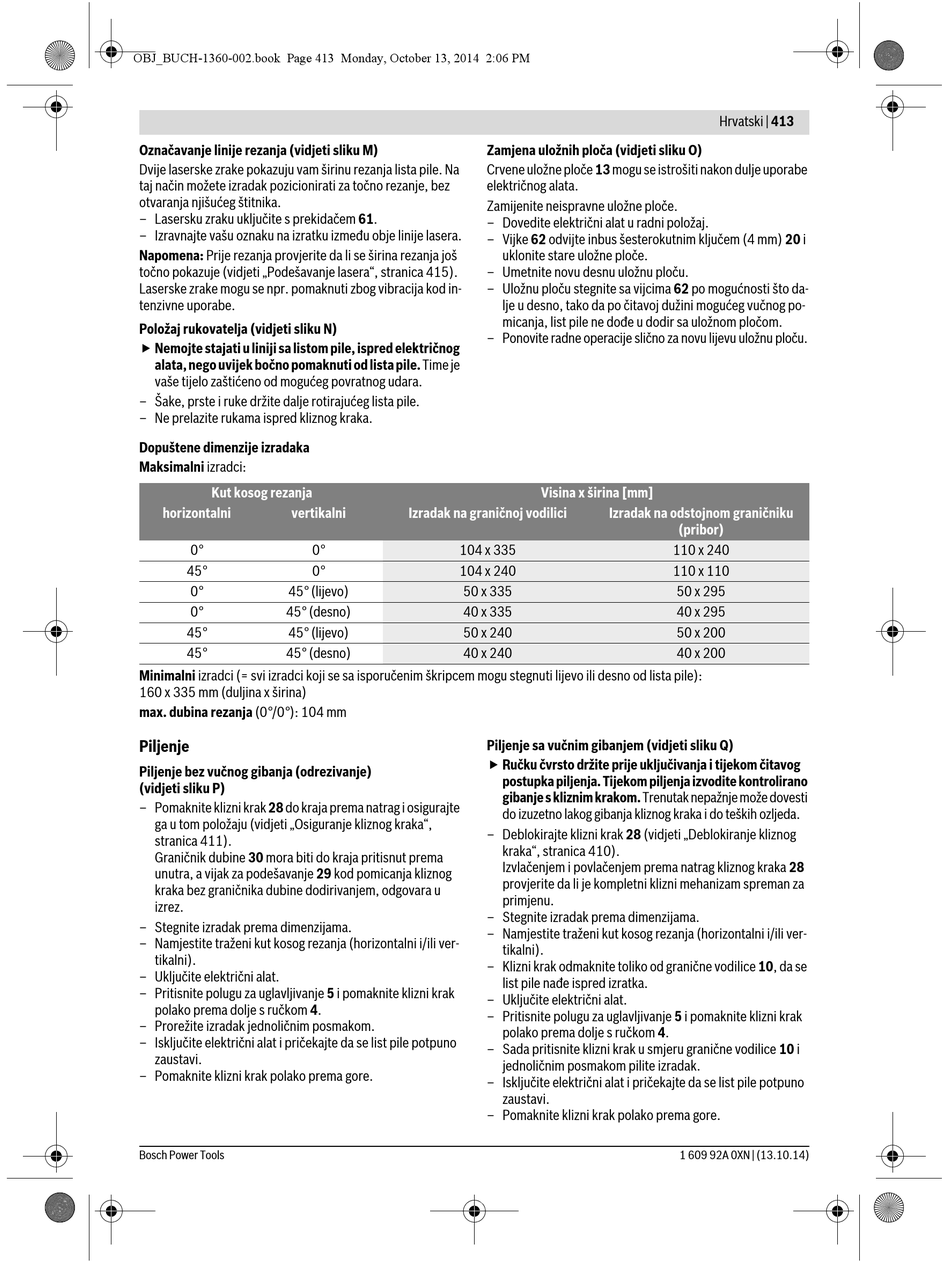

Označavanje linije rezanja (vidjeti sliku M)
Dvije laserske zrake pokazuju vam širinu rezanja lista pile. Na
taj način možete izradak pozicionirati za točno rezanje, bez
otvaranja njišućeg štitnika.
– Lasersku zraku uključite s prekidačem 61.
– Izravnajte vašu oznaku na izratku između obje linije lasera.
Napomena: Prije rezanja provjerite da li se širina rezanja još
točno pokazuje (vidjeti „Podešavanje lasera", stranica 415).
Laserske zrake mogu se npr. pomaknuti zbog vibracija kod in-
tenzivne uporabe.
Položaj rukovatelja (vidjeti sliku N)
 Nemojte stajati u liniji sa listom pile, ispred električnog
alata, nego uvijek bočno pomaknuti od lista pile. Time je
vaše tijelo zaštićeno od mogućeg povratnog udara.
– Šake, prste i ruke držite dalje rotirajućeg lista pile.
– Ne prelazite rukama ispred kliznog kraka.
Dopuštene dimenzije izradaka
Maksimalni izradci:
Kut kosog rezanja
horizontalni vertikalni
0° 0°
45° 0°
0° 45° (lijevo)
0° 45° (desno)
45° 45° (lijevo)
45° 45° (desno)
Minimalni izradci (= svi izradci koji se sa isporučenim škripcem mogu stegnuti lijevo ili desno od lista pile):
160 x 335 mm (duljina x širina)
max. dubina rezanja (0°/0°): 104 mm
Piljenje
Piljenje bez vučnog gibanja (odrezivanje)
(vidjeti sliku P)
– Pomaknite klizni krak 28 do kraja prema natrag i osigurajte
ga u tom položaju (vidjeti „Osiguranje kliznog kraka",
stranica 411).
Graničnik dubine 30 mora biti do kraja pritisnut prema
unutra, a vijak za podešavanje 29 kod pomicanja kliznog
kraka bez graničnika dubine dodirivanjem, odgovara u
izrez.
– Stegnite izradak prema dimenzijama.
– Namjestite traženi kut kosog rezanja (horizontalni i/ili ver-
tikalni).
– Uključite električni alat.
– Pritisnite polugu za uglavljivanje 5 i pomaknite klizni krak
polako prema dolje s ručkom 4.
– Prorežite izradak jednoličnim posmakom.
– Isključite električni alat i pričekajte da se list pile potpuno
zaustavi.
– Pomaknite klizni krak polako prema gore.
Bosch Power Tools
Zamjena uložnih ploča (vidjeti sliku O)
Crvene uložne ploče 13 mogu se istrošiti nakon dulje uporabe
električnog alata.
Zamijenite neispravne uložne ploče.
– Dovedite električni alat u radni položaj.
– Vijke 62 odvijte inbus šesterokutnim ključem (4 mm) 20 i
uklonite stare uložne ploče.
– Umetnite novu desnu uložnu ploču.
– Uložnu ploču stegnite sa vijcima 62 po mogućnosti što da-
lje u desno, tako da po čitavoj dužini mogućeg vučnog po-
micanja, list pile ne dođe u dodir sa uložnom pločom.
– Ponovite radne operacije slično za novu lijevu uložnu ploču.
Visina x širina [mm]
Izradak na graničnoj vodilici
104 x 335
104 x 240
50 x 335
40 x 335
50 x 240
40 x 240
Piljenje sa vučnim gibanjem (vidjeti sliku Q)
 Ručku čvrsto držite prije uključivanja i tijekom čitavog
postupka piljenja. Tijekom piljenja izvodite kontrolirano
gibanje s kliznim krakom. Trenutak nepažnje može dovesti
do izuzetno lakog gibanja kliznog kraka i do teških ozljeda.
– Deblokirajte klizni krak 28 (vidjeti „Deblokiranje kliznog
kraka", stranica 410).
Izvlačenjem i povlačenjem prema natrag kliznog kraka 28
provjerite da li je kompletni klizni mehanizam spreman za
primjenu.
– Stegnite izradak prema dimenzijama.
– Namjestite traženi kut kosog rezanja (horizontalni i/ili ver-
tikalni).
– Klizni krak odmaknite toliko od granične vodilice 10, da se
list pile nađe ispred izratka.
– Uključite električni alat.
– Pritisnite polugu za uglavljivanje 5 i pomaknite klizni krak
polako prema dolje s ručkom 4.
– Sada pritisnite klizni krak u smjeru granične vodilice 10 i
jednoličnim posmakom pilite izradak.
– Isključite električni alat i pričekajte da se list pile potpuno
zaustavi.
– Pomaknite klizni krak polako prema gore.
Hrvatski | 413
Izradak na odstojnom graničniku
(pribor)
110 x 240
110 x 110
50 x 295
40 x 295
50 x 200
40 x 200
