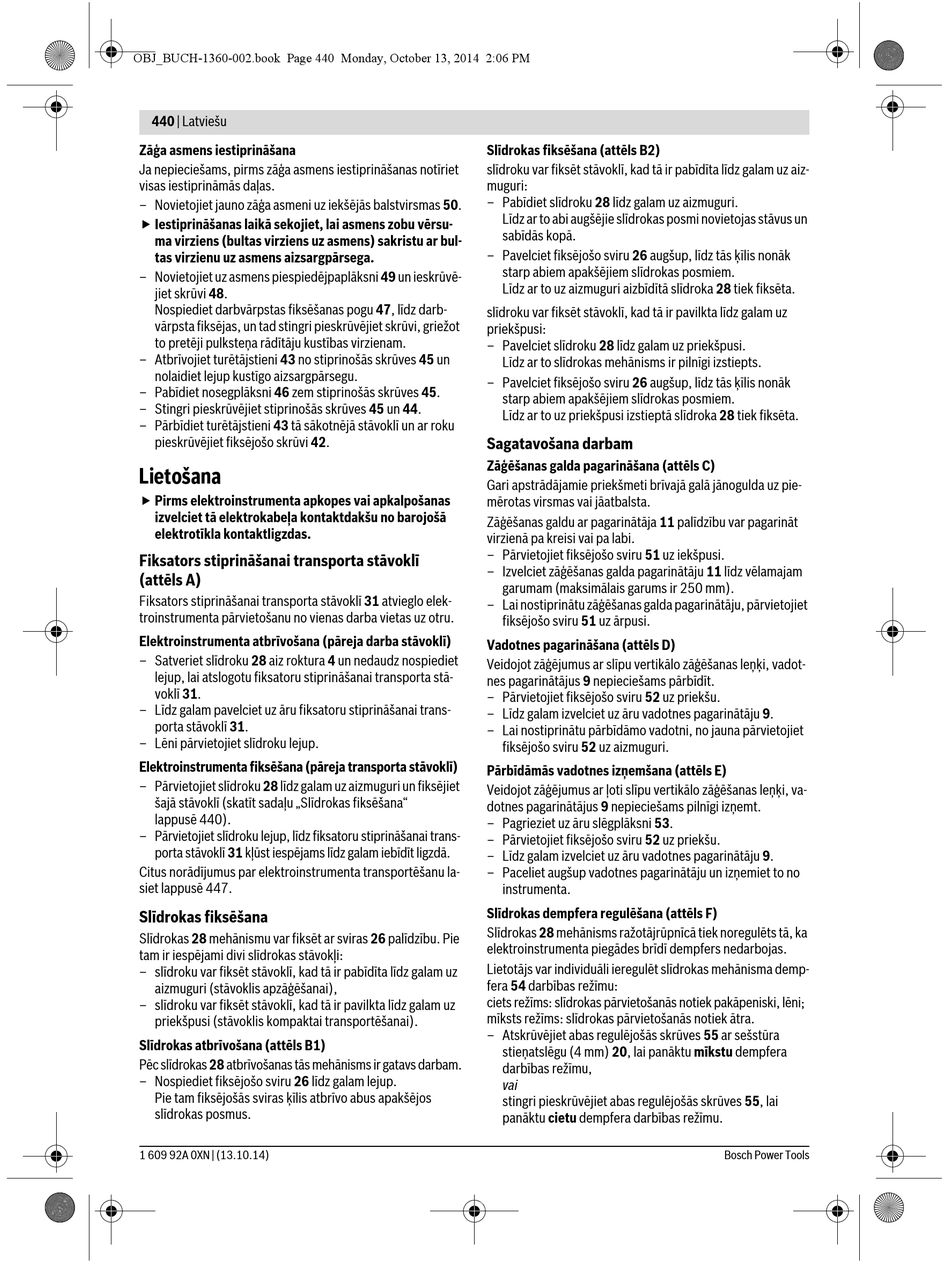

440 | Latviešu
Zāģa asmens iestiprināšana
Ja nepieciešams, pirms zāģa asmens iestiprināšanas notīriet
visas iestiprināmās daļas.
– Novietojiet jauno zāģa asmeni uz iekšējās balstvirsmas 50.
 Iestiprināšanas laikā sekojiet, lai asmens zobu vērsu-
ma virziens (bultas virziens uz asmens) sakristu ar bul-
tas virzienu uz asmens aizsargpārsega.
– Novietojiet uz asmens piespiedējpaplāksni 49 un ieskrūvē-
jiet skrūvi 48.
Nospiediet darbvārpstas fiksēšanas pogu 47, līdz darb-
vārpsta fiksējas, un tad stingri pieskrūvējiet skrūvi, griežot
to pretēji pulksteņa rādītāju kustības virzienam.
– Atbrīvojiet turētājstieni 43 no stiprinošās skrūves 45 un
nolaidiet lejup kustīgo aizsargpārsegu.
– Pabīdiet nosegplāksni 46 zem stiprinošās skrūves 45.
– Stingri pieskrūvējiet stiprinošās skrūves 45 un 44.
– Pārbīdiet turētājstieni 43 tā sākotnējā stāvoklī un ar roku
pieskrūvējiet fiksējošo skrūvi 42.
Lietošana
 Pirms elektroinstrumenta apkopes vai apkalpošanas
izvelciet tā elektrokabeļa kontaktdakšu no barojošā
elektrotīkla kontaktligzdas.
Fiksators stiprināšanai transporta stāvoklī
(attēls A)
Fiksators stiprināšanai transporta stāvoklī 31 atvieglo elek-
troinstrumenta pārvietošanu no vienas darba vietas uz otru.
Elektroinstrumenta atbrīvošana (pāreja darba stāvoklī)
– Satveriet slīdroku 28 aiz roktura 4 un nedaudz nospiediet
lejup, lai atslogotu fiksatoru stiprināšanai transporta stā-
voklī 31.
– Līdz galam pavelciet uz āru fiksatoru stiprināšanai trans-
porta stāvoklī 31.
– Lēni pārvietojiet slīdroku lejup.
Elektroinstrumenta fiksēšana (pāreja transporta stāvoklī)
– Pārvietojiet slīdroku 28 līdz galam uz aizmuguri un fiksējiet
šajā stāvoklī (skatīt sadaļu „Slīdrokas fiksēšana"
lappusē 440).
– Pārvietojiet slīdroku lejup, līdz fiksatoru stiprināšanai trans-
porta stāvoklī 31 kļūst iespējams līdz galam iebīdīt ligzdā.
Citus norādījumus par elektroinstrumenta transportēšanu la-
siet lappusē 447.
Slīdrokas fiksēšana
Slīdrokas 28 mehānismu var fiksēt ar sviras 26 palīdzību. Pie
tam ir iespējami divi slīdrokas stāvokļi:
– slīdroku var fiksēt stāvoklī, kad tā ir pabīdīta līdz galam uz
aizmuguri (stāvoklis apzāģēšanai),
– slīdroku var fiksēt stāvoklī, kad tā ir pavilkta līdz galam uz
priekšpusi (stāvoklis kompaktai transportēšanai).
Slīdrokas atbrīvošana (attēls B1)
Pēc slīdrokas 28 atbrīvošanas tās mehānisms ir gatavs darbam.
– Nospiediet fiksējošo sviru 26 līdz galam lejup.
Pie tam fiksējošās sviras ķīlis atbrīvo abus apakšējos
slīdrokas posmus.
1 609 92A 0XN | (13.10.14)
Slīdrokas fiksēšana (attēls B2)
slīdroku var fiksēt stāvoklī, kad tā ir pabīdīta līdz galam uz aiz-
muguri:
– Pabīdiet slīdroku 28 līdz galam uz aizmuguri.
Līdz ar to abi augšējie slīdrokas posmi novietojas stāvus un
sabīdās kopā.
– Pavelciet fiksējošo sviru 26 augšup, līdz tās ķīlis nonāk
starp abiem apakšējiem slīdrokas posmiem.
Līdz ar to uz aizmuguri aizbīdītā slīdroka 28 tiek fiksēta.
slīdroku var fiksēt stāvoklī, kad tā ir pavilkta līdz galam uz
priekšpusi:
– Pavelciet slīdroku 28 līdz galam uz priekšpusi.
Līdz ar to slīdrokas mehānisms ir pilnīgi izstiepts.
– Pavelciet fiksējošo sviru 26 augšup, līdz tās ķīlis nonāk
starp abiem apakšējiem slīdrokas posmiem.
Līdz ar to uz priekšpusi izstieptā slīdroka 28 tiek fiksēta.
Sagatavošana darbam
Zāģēšanas galda pagarināšana (attēls C)
Gari apstrādājamie priekšmeti brīvajā galā jānogulda uz pie-
mērotas virsmas vai jāatbalsta.
Zāģēšanas galdu ar pagarinātāja 11 palīdzību var pagarināt
virzienā pa kreisi vai pa labi.
– Pārvietojiet fiksējošo sviru 51 uz iekšpusi.
– Izvelciet zāģēšanas galda pagarinātāju 11 līdz vēlamajam
garumam (maksimālais garums ir 250 mm).
– Lai nostiprinātu zāģēšanas galda pagarinātāju, pārvietojiet
fiksējošo sviru 51 uz ārpusi.
Vadotnes pagarināšana (attēls D)
Veidojot zāģējumus ar slīpu vertikālo zāģēšanas leņķi, vadot-
nes pagarinātājus 9 nepieciešams pārbīdīt.
– Pārvietojiet fiksējošo sviru 52 uz priekšu.
– Līdz galam izvelciet uz āru vadotnes pagarinātāju 9.
– Lai nostiprinātu pārbīdāmo vadotni, no jauna pārvietojiet
fiksējošo sviru 52 uz aizmuguri.
Pārbīdāmās vadotnes izņemšana (attēls E)
Veidojot zāģējumus ar ļoti slīpu vertikālo zāģēšanas leņķi, va-
dotnes pagarinātājus 9 nepieciešams pilnīgi izņemt.
– Pagrieziet uz āru slēgplāksni 53.
– Pārvietojiet fiksējošo sviru 52 uz priekšu.
– Līdz galam izvelciet uz āru vadotnes pagarinātāju 9.
– Paceliet augšup vadotnes pagarinātāju un izņemiet to no
instrumenta.
Slīdrokas dempfera regulēšana (attēls F)
Slīdrokas 28 mehānisms ražotājrūpnīcā tiek noregulēts tā, ka
elektroinstrumenta piegādes brīdī dempfers nedarbojas.
Lietotājs var individuāli ieregulēt slīdrokas mehānisma demp-
fera 54 darbības režīmu:
ciets režīms: slīdrokas pārvietošanās notiek pakāpeniski, lēni;
mīksts režīms: slīdrokas pārvietošanās notiek ātra.
– Atskrūvējiet abas regulējošās skrūves 55 ar sešstūra
stieņatslēgu (4 mm) 20, lai panāktu mīkstu dempfera
darbības režīmu,
vai
stingri pieskrūvējiet abas regulējošās skrūves 55, lai
panāktu cietu dempfera darbības režīmu.
