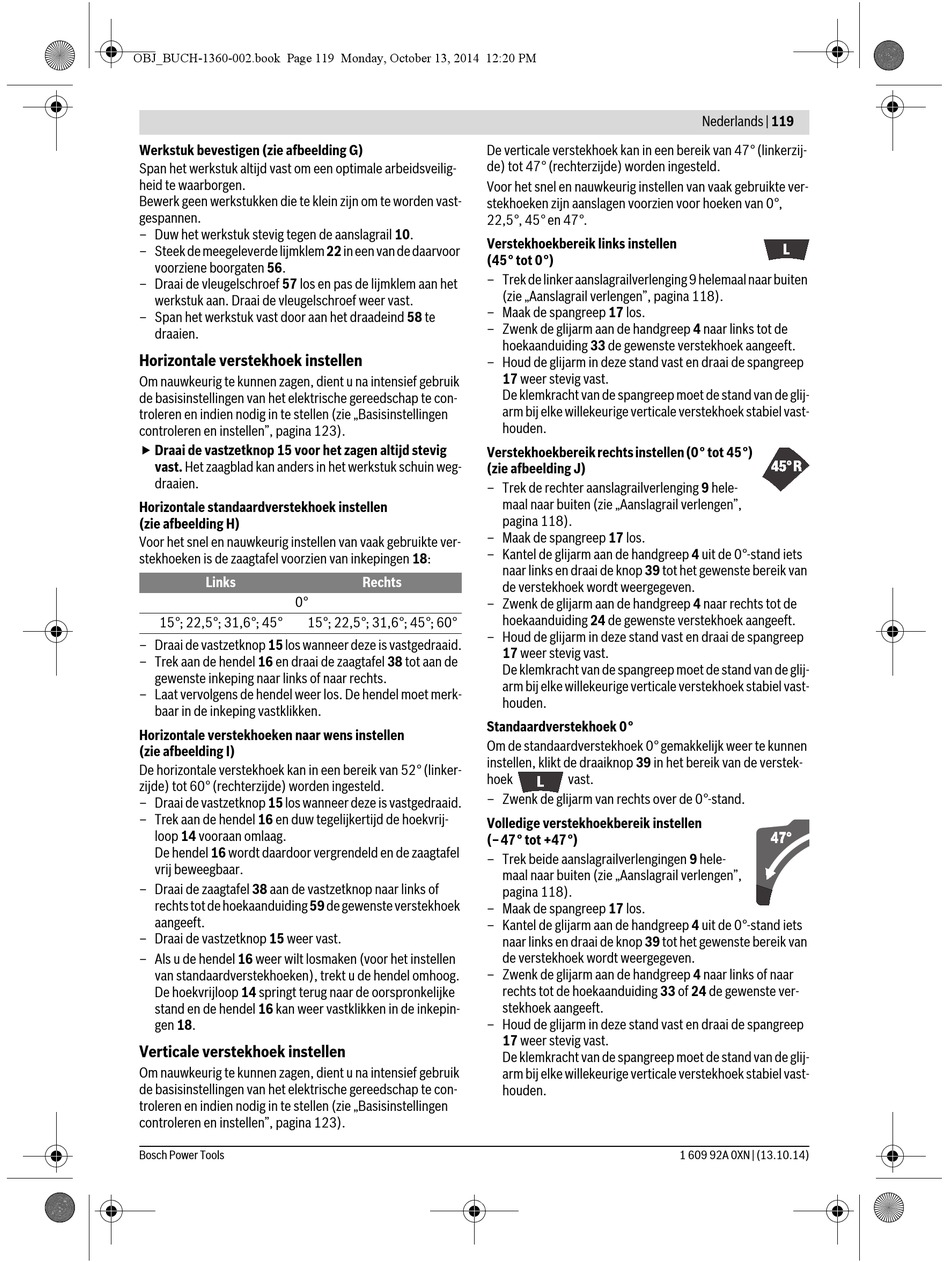

Bosch GCM 12 GDL Professional Originalbetriebsanleitung Seite 119

OBJ_BUCH-1360-002.book Page 119 Monday, October 13, 2014 12:20 PM
Werkstuk bevestigen (zie afbeelding G)
Span het werkstuk altijd vast om een optimale arbeidsveilig-
heid te waarborgen.
Bewerk geen werkstukken die te klein zijn om te worden vast-
gespannen.
– Duw het werkstuk stevig tegen de aanslagrail 10.
– Steek de meegeleverde lijmklem 22 in een van de daarvoor
voorziene boorgaten 56.
– Draai de vleugelschroef 57 los en pas de lijmklem aan het
werkstuk aan. Draai de vleugelschroef weer vast.
– Span het werkstuk vast door aan het draadeind 58 te
draaien.
Horizontale verstekhoek instellen
Om nauwkeurig te kunnen zagen, dient u na intensief gebruik
de basisinstellingen van het elektrische gereedschap te con-
troleren en indien nodig in te stellen (zie „Basisinstellingen
controleren en instellen", pagina 123).
 Draai de vastzetknop 15 voor het zagen altijd stevig
vast. Het zaagblad kan anders in het werkstuk schuin weg-
draaien.
Horizontale standaardverstekhoek instellen
(zie afbeelding H)
Voor het snel en nauwkeurig instellen van vaak gebruikte ver-
stekhoeken is de zaagtafel voorzien van inkepingen 18:
Links
0°
15°; 22,5°; 31,6°; 45° 15°; 22,5°; 31,6°; 45°; 60°
– Draai de vastzetknop 15 los wanneer deze is vastgedraaid.
– Trek aan de hendel 16 en draai de zaagtafel 38 tot aan de
gewenste inkeping naar links of naar rechts.
– Laat vervolgens de hendel weer los. De hendel moet merk-
baar in de inkeping vastklikken.
Horizontale verstekhoeken naar wens instellen
(zie afbeelding I)
De horizontale verstekhoek kan in een bereik van 52° (linker-
zijde) tot 60° (rechterzijde) worden ingesteld.
– Draai de vastzetknop 15 los wanneer deze is vastgedraaid.
– Trek aan de hendel 16 en duw tegelijkertijd de hoekvrij-
loop 14 vooraan omlaag.
De hendel 16 wordt daardoor vergrendeld en de zaagtafel
vrij beweegbaar.
– Draai de zaagtafel 38 aan de vastzetknop naar links of
rechts tot de hoekaanduiding 59 de gewenste verstekhoek
aangeeft.
– Draai de vastzetknop 15 weer vast.
– Als u de hendel 16 weer wilt losmaken (voor het instellen
van standaardverstekhoeken), trekt u de hendel omhoog.
De hoekvrijloop 14 springt terug naar de oorspronkelijke
stand en de hendel 16 kan weer vastklikken in de inkepin-
gen 18.
Verticale verstekhoek instellen
Om nauwkeurig te kunnen zagen, dient u na intensief gebruik
de basisinstellingen van het elektrische gereedschap te con-
troleren en indien nodig in te stellen (zie „Basisinstellingen
controleren en instellen", pagina 123).
Bosch Power Tools
De verticale verstekhoek kan in een bereik van 47° (linkerzij-
de) tot 47° (rechterzijde) worden ingesteld.
Voor het snel en nauwkeurig instellen van vaak gebruikte ver-
stekhoeken zijn aanslagen voorzien voor hoeken van 0°,
22,5°, 45° en 47°.
Verstekhoekbereik links instellen
(45° tot 0°)
– Trek de linker aanslagrailverlenging 9 helemaal naar buiten
(zie „Aanslagrail verlengen", pagina 118).
– Maak de spangreep 17 los.
– Zwenk de glijarm aan de handgreep 4 naar links tot de
hoekaanduiding 33 de gewenste verstekhoek aangeeft.
– Houd de glijarm in deze stand vast en draai de spangreep
17 weer stevig vast.
De klemkracht van de spangreep moet de stand van de glij-
arm bij elke willekeurige verticale verstekhoek stabiel vast-
houden.
Verstekhoekbereik rechts instellen (0° tot 45°)
(zie afbeelding J)
– Trek de rechter aanslagrailverlenging 9 hele-
maal naar buiten (zie „Aanslagrail verlengen",
pagina 118).
– Maak de spangreep 17 los.
– Kantel de glijarm aan de handgreep 4 uit de 0°-stand iets
naar links en draai de knop 39 tot het gewenste bereik van
Rechts
de verstekhoek wordt weergegeven.
– Zwenk de glijarm aan de handgreep 4 naar rechts tot de
hoekaanduiding 24 de gewenste verstekhoek aangeeft.
– Houd de glijarm in deze stand vast en draai de spangreep
17 weer stevig vast.
De klemkracht van de spangreep moet de stand van de glij-
arm bij elke willekeurige verticale verstekhoek stabiel vast-
houden.
Standaardverstekhoek 0°
Om de standaardverstekhoek 0° gemakkelijk weer te kunnen
instellen, klikt de draaiknop 39 in het bereik van de verstek-
hoek
– Zwenk de glijarm van rechts over de 0°-stand.
Volledige verstekhoekbereik instellen
(–47° tot +47°)
– Trek beide aanslagrailverlengingen 9 hele-
maal naar buiten (zie „Aanslagrail verlengen",
pagina 118).
– Maak de spangreep 17 los.
– Kantel de glijarm aan de handgreep 4 uit de 0°-stand iets
naar links en draai de knop 39 tot het gewenste bereik van
de verstekhoek wordt weergegeven.
– Zwenk de glijarm aan de handgreep 4 naar links of naar
rechts tot de hoekaanduiding 33 of 24 de gewenste ver-
stekhoek aangeeft.
– Houd de glijarm in deze stand vast en draai de spangreep
17 weer stevig vast.
De klemkracht van de spangreep moet de stand van de glij-
arm bij elke willekeurige verticale verstekhoek stabiel vast-
houden.
