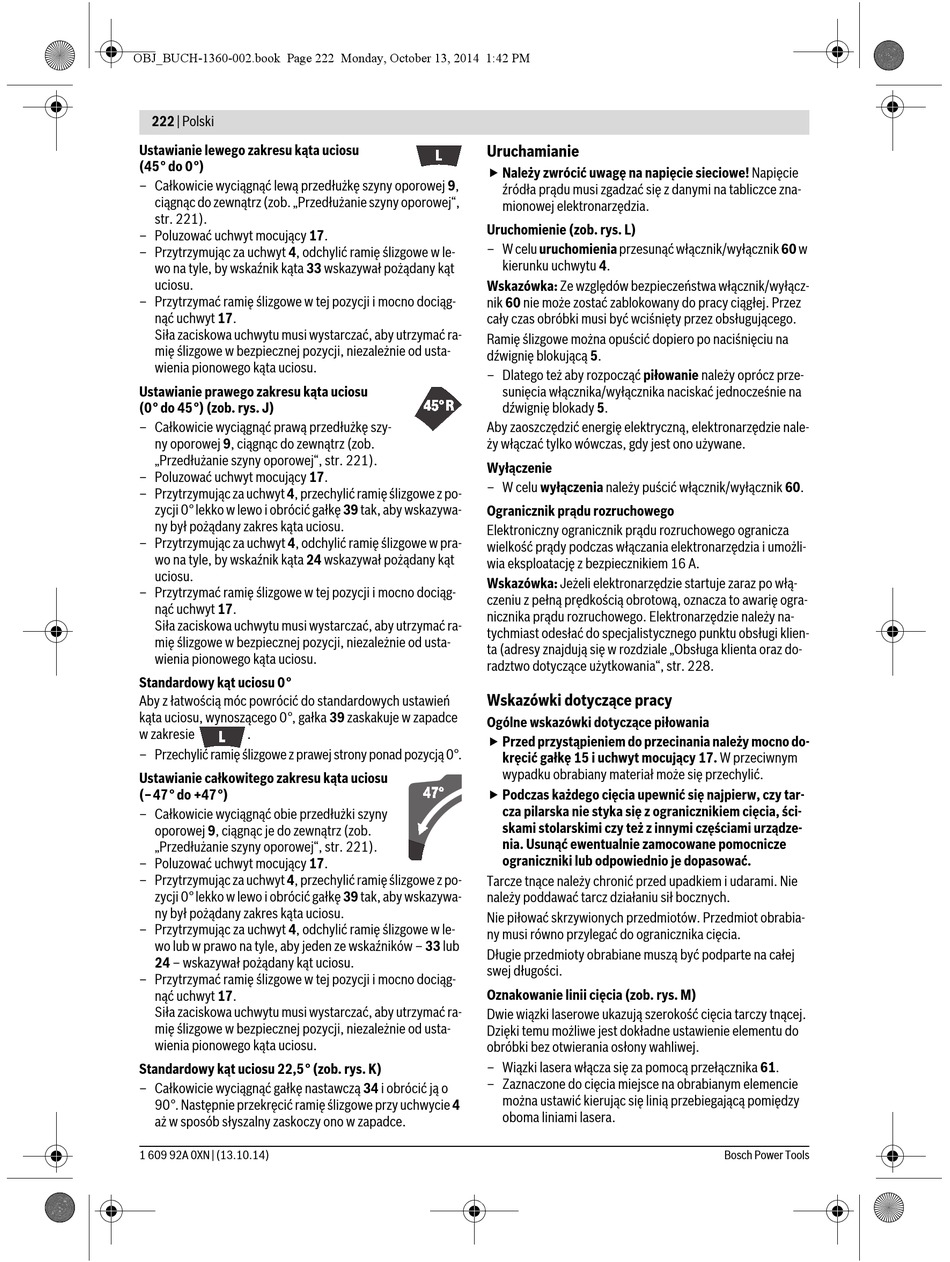

222 | Polski
Ustawianie lewego zakresu kąta uciosu
(45° do 0°)
– Całkowicie wyciągnąć lewą przedłużkę szyny oporowej 9,
ciągnąc do zewnątrz (zob. „Przedłużanie szyny oporowej",
str. 221).
– Poluzować uchwyt mocujący 17.
– Przytrzymując za uchwyt 4, odchylić ramię ślizgowe w le-
wo na tyle, by wskaźnik kąta 33 wskazywał pożądany kąt
uciosu.
– Przytrzymać ramię ślizgowe w tej pozycji i mocno dociąg-
nąć uchwyt 17.
Siła zaciskowa uchwytu musi wystarczać, aby utrzymać ra-
mię ślizgowe w bezpiecznej pozycji, niezależnie od usta-
wienia pionowego kąta uciosu.
Ustawianie prawego zakresu kąta uciosu
(0° do 45°) (zob. rys. J)
– Całkowicie wyciągnąć prawą przedłużkę szy-
ny oporowej 9, ciągnąc do zewnątrz (zob.
„Przedłużanie szyny oporowej", str. 221).
– Poluzować uchwyt mocujący 17.
– Przytrzymując za uchwyt 4, przechylić ramię ślizgowe z po-
zycji 0° lekko w lewo i obrócić gałkę 39 tak, aby wskazywa-
ny był pożądany zakres kąta uciosu.
– Przytrzymując za uchwyt 4, odchylić ramię ślizgowe w pra-
wo na tyle, by wskaźnik kąta 24 wskazywał pożądany kąt
uciosu.
– Przytrzymać ramię ślizgowe w tej pozycji i mocno dociąg-
nąć uchwyt 17.
Siła zaciskowa uchwytu musi wystarczać, aby utrzymać ra-
mię ślizgowe w bezpiecznej pozycji, niezależnie od usta-
wienia pionowego kąta uciosu.
Standardowy kąt uciosu 0°
Aby z łatwością móc powrócić do standardowych ustawień
kąta uciosu, wynoszącego 0°, gałka 39 zaskakuje w zapadce
w zakresie .
– Przechylić ramię ślizgowe z prawej strony ponad pozycją 0°.
Ustawianie całkowitego zakresu kąta uciosu
(–47° do +47°)
– Całkowicie wyciągnąć obie przedłużki szyny
oporowej 9, ciągnąc je do zewnątrz (zob.
„Przedłużanie szyny oporowej", str. 221).
– Poluzować uchwyt mocujący 17.
– Przytrzymując za uchwyt 4, przechylić ramię ślizgowe z po-
zycji 0° lekko w lewo i obrócić gałkę 39 tak, aby wskazywa-
ny był pożądany zakres kąta uciosu.
– Przytrzymując za uchwyt 4, odchylić ramię ślizgowe w le-
wo lub w prawo na tyle, aby jeden ze wskaźników – 33 lub
24 – wskazywał pożądany kąt uciosu.
– Przytrzymać ramię ślizgowe w tej pozycji i mocno dociąg-
nąć uchwyt 17.
Siła zaciskowa uchwytu musi wystarczać, aby utrzymać ra-
mię ślizgowe w bezpiecznej pozycji, niezależnie od usta-
wienia pionowego kąta uciosu.
Standardowy kąt uciosu 22,5° (zob. rys. K)
– Całkowicie wyciągnąć gałkę nastawczą 34 i obrócić ją o
90°. Następnie przekręcić ramię ślizgowe przy uchwycie 4
aż w sposób słyszalny zaskoczy ono w zapadce.
1 609 92A 0XN | (13.10.14)
Uruchamianie
 Należy zwrócić uwagę na napięcie sieciowe! Napięcie
źródła prądu musi zgadzać się z danymi na tabliczce zna-
mionowej elektronarzędzia.
Uruchomienie (zob. rys. L)
– W celu uruchomienia przesunąć włącznik/wyłącznik 60 w
kierunku uchwytu 4.
Wskazówka: Ze względów bezpieczeństwa włącznik/wyłącz-
nik 60 nie może zostać zablokowany do pracy ciągłej. Przez
cały czas obróbki musi być wciśnięty przez obsługującego.
Ramię ślizgowe można opuścić dopiero po naciśnięciu na
dźwignię blokującą 5.
– Dlatego też aby rozpocząć piłowanie należy oprócz prze-
sunięcia włącznika/wyłącznika naciskać jednocześnie na
dźwignię blokady 5.
Aby zaoszczędzić energię elektryczną, elektronarzędzie nale-
ży włączać tylko wówczas, gdy jest ono używane.
Wyłączenie
– W celu wyłączenia należy puścić włącznik/wyłącznik 60.
Ogranicznik prądu rozruchowego
Elektroniczny ogranicznik prądu rozruchowego ogranicza
wielkość prądy podczas włączania elektronarzędzia i umożli-
wia eksploatację z bezpiecznikiem 16 A.
Wskazówka: Jeżeli elektronarzędzie startuje zaraz po włą-
czeniu z pełną prędkością obrotową, oznacza to awarię ogra-
nicznika prądu rozruchowego. Elektronarzędzie należy na-
tychmiast odesłać do specjalistycznego punktu obsługi klien-
ta (adresy znajdują się w rozdziale „Obsługa klienta oraz do-
radztwo dotyczące użytkowania", str. 228.
Wskazówki dotyczące pracy
Ogólne wskazówki dotyczące piłowania
 Przed przystąpieniem do przecinania należy mocno do-
kręcić gałkę 15 i uchwyt mocujący 17. W przeciwnym
wypadku obrabiany materiał może się przechylić.
 Podczas każdego cięcia upewnić się najpierw, czy tar-
cza pilarska nie styka się z ogranicznikiem cięcia, ści-
skami stolarskimi czy też z innymi częściami urządze-
nia. Usunąć ewentualnie zamocowane pomocnicze
ograniczniki lub odpowiednio je dopasować.
Tarcze tnące należy chronić przed upadkiem i udarami. Nie
należy poddawać tarcz działaniu sił bocznych.
Nie piłować skrzywionych przedmiotów. Przedmiot obrabia-
ny musi równo przylegać do ogranicznika cięcia.
Długie przedmioty obrabiane muszą być podparte na całej
swej długości.
Oznakowanie linii cięcia (zob. rys. M)
Dwie wiązki laserowe ukazują szerokość cięcia tarczy tnącej.
Dzięki temu możliwe jest dokładne ustawienie elementu do
obróbki bez otwierania osłony wahliwej.
– Wiązki lasera włącza się za pomocą przełącznika 61.
– Zaznaczone do cięcia miejsce na obrabianym elemencie
można ustawić kierując się linią przebiegającą pomiędzy
oboma liniami lasera.
