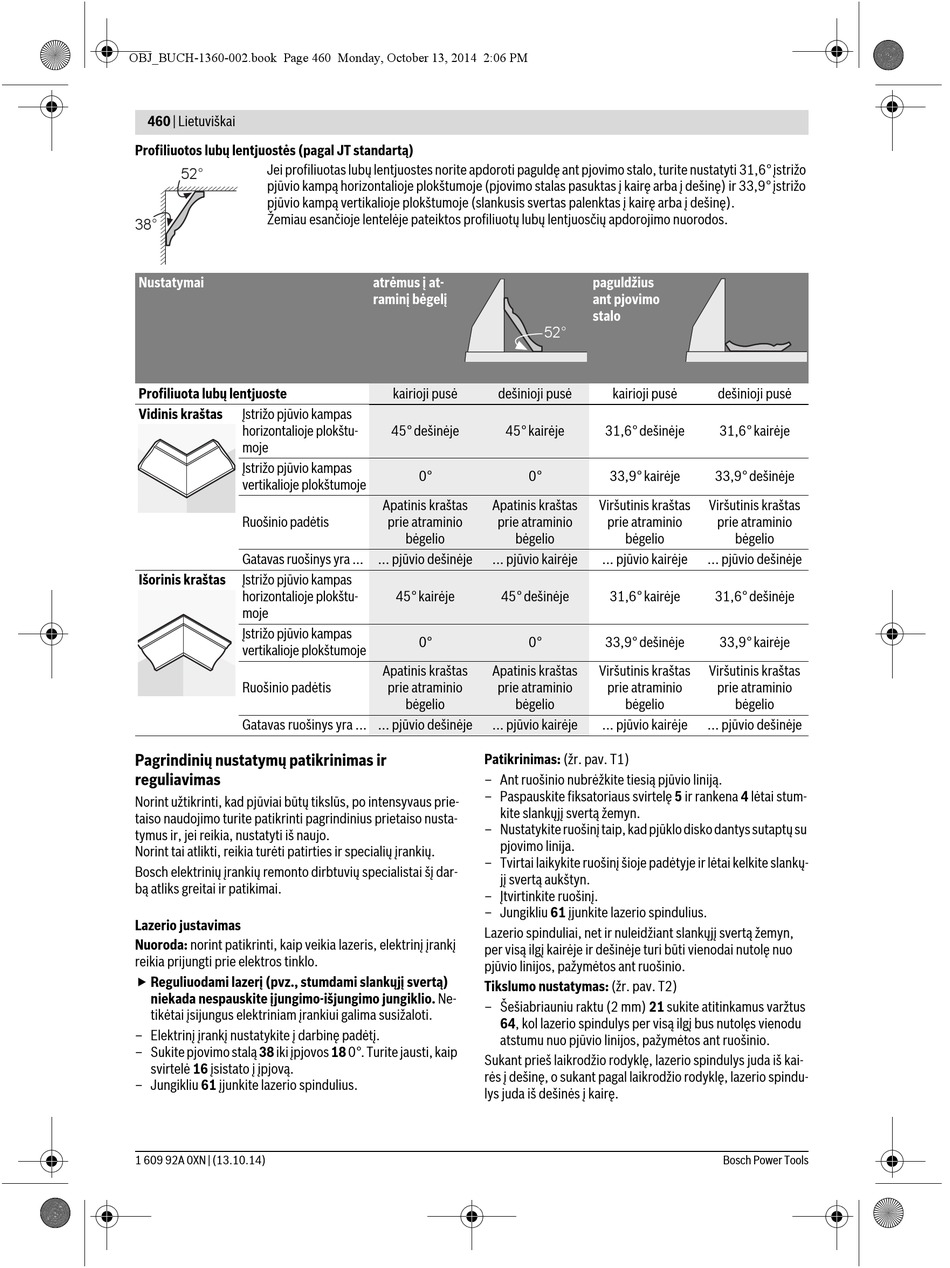

460 | Lietuviškai
Profiliuotos lubų lentjuostės (pagal JT standartą)
Jei profiliuotas lubų lentjuostes norite apdoroti paguldę ant pjovimo stalo, turite nustatyti 31,6° įstrižo
52°
pjūvio kampą horizontalioje plokštumoje (pjovimo stalas pasuktas į kairę arba į dešinę) ir 33,9° įstrižo
pjūvio kampą vertikalioje plokštumoje (slankusis svertas palenktas į kairę arba į dešinę).
Žemiau esančioje lentelėje pateiktos profiliuotų lubų lentjuosčių apdorojimo nuorodos.
38°
Nustatymai
Profiliuota lubų lentjuoste
Vidinis kraštas Įstrižo pjūvio kampas
horizontalioje plokštu-
moje
Įstrižo pjūvio kampas
vertikalioje plokštumoje
Ruošinio padėtis
Gatavas ruošinys yra ... ... pjūvio dešinėje
Išorinis kraštas Įstrižo pjūvio kampas
horizontalioje plokštu-
moje
Įstrižo pjūvio kampas
vertikalioje plokštumoje
Ruošinio padėtis
Gatavas ruošinys yra ... ... pjūvio dešinėje
Pagrindinių nustatymų patikrinimas ir
reguliavimas
Norint užtikrinti, kad pjūviai būtų tikslūs, po intensyvaus prie-
taiso naudojimo turite patikrinti pagrindinius prietaiso nusta-
tymus ir, jei reikia, nustatyti iš naujo.
Norint tai atlikti, reikia turėti patirties ir specialių įrankių.
Bosch elektrinių įrankių remonto dirbtuvių specialistai šį dar-
bą atliks greitai ir patikimai.
Lazerio justavimas
Nuoroda: norint patikrinti, kaip veikia lazeris, elektrinį įrankį
reikia prijungti prie elektros tinklo.
 Reguliuodami lazerį (pvz., stumdami slankųjį svertą)
niekada nespauskite įjungimo-išjungimo jungiklio. Ne-
tikėtai įsijungus elektriniam įrankiui galima susižaloti.
– Elektrinį įrankį nustatykite į darbinę padėtį.
– Sukite pjovimo stalą 38 iki įpjovos 18 0°. Turite jausti, kaip
svirtelė 16 įsistato į įpjovą.
– Jungikliu 61 įjunkite lazerio spindulius.
1 609 92A 0XN | (13.10.14)
atrėmus į at-
raminį bėgelį
52°
kairioji pusė dešinioji pusė
45° dešinėje 45° kairėje
0° 0°
Apatinis kraštas Apatinis kraštas
prie atraminio prie atraminio
bėgelio bėgelio
... pjūvio kairėje
45° kairėje 45° dešinėje
0° 0°
Apatinis kraštas Apatinis kraštas
prie atraminio prie atraminio
bėgelio bėgelio
... pjūvio kairėje
Patikrinimas: (žr. pav. T1)
– Ant ruošinio nubrėžkite tiesią pjūvio liniją.
– Paspauskite fiksatoriaus svirtelę 5 ir rankena 4 lėtai stum-
kite slankųjį svertą žemyn.
– Nustatykite ruošinį taip, kad pjūklo disko dantys sutaptų su
pjovimo linija.
– Tvirtai laikykite ruošinį šioje padėtyje ir lėtai kelkite slankų-
jį svertą aukštyn.
– Įtvirtinkite ruošinį.
– Jungikliu 61 įjunkite lazerio spindulius.
Lazerio spinduliai, net ir nuleidžiant slankųjį svertą žemyn,
per visą ilgį kairėje ir dešinėje turi būti vienodai nutolę nuo
pjūvio linijos, pažymėtos ant ruošinio.
Tikslumo nustatymas: (žr. pav. T2)
– Šešiabriauniu raktu (2 mm) 21 sukite atitinkamus varžtus
64, kol lazerio spindulys per visą ilgį bus nutolęs vienodu
atstumu nuo pjūvio linijos, pažymėtos ant ruošinio.
Sukant prieš laikrodžio rodyklę, lazerio spindulys juda iš kai-
rės į dešinę, o sukant pagal laikrodžio rodyklę, lazerio spindu-
lys juda iš dešinės į kairę.
paguldžius
ant pjovimo
stalo
kairioji pusė dešinioji pusė
31,6° dešinėje 31,6° kairėje
33,9° kairėje 33,9° dešinėje
Viršutinis kraštas Viršutinis kraštas
prie atraminio prie atraminio
bėgelio bėgelio
... pjūvio kairėje ... pjūvio dešinėje
31,6° kairėje 31,6° dešinėje
33,9° dešinėje 33,9° kairėje
Viršutinis kraštas Viršutinis kraštas
prie atraminio prie atraminio
bėgelio bėgelio
... pjūvio kairėje ... pjūvio dešinėje
