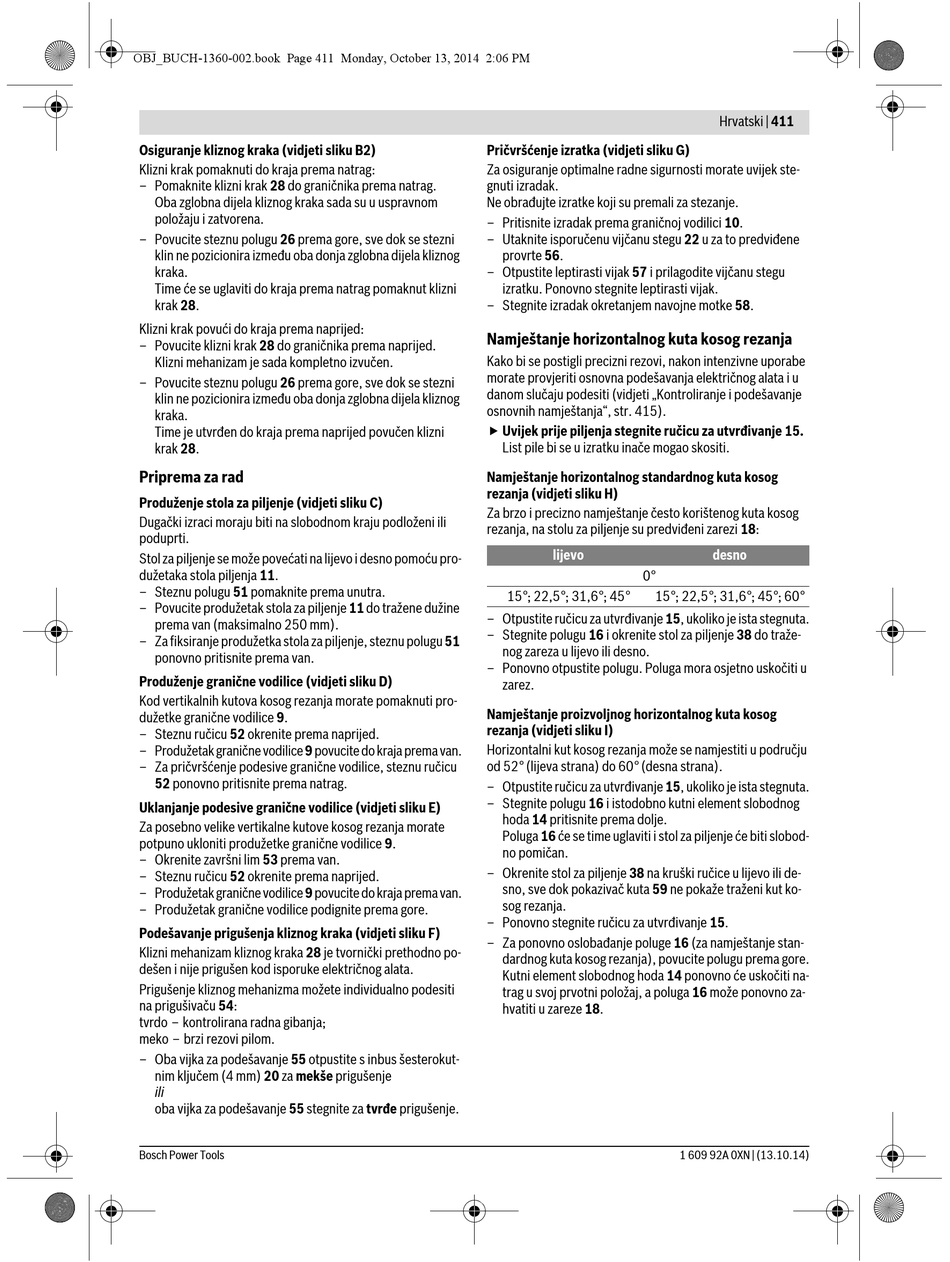

Osiguranje kliznog kraka (vidjeti sliku B2)
Klizni krak pomaknuti do kraja prema natrag:
– Pomaknite klizni krak 28 do graničnika prema natrag.
Oba zglobna dijela kliznog kraka sada su u uspravnom
položaju i zatvorena.
– Povucite steznu polugu 26 prema gore, sve dok se stezni
klin ne pozicionira između oba donja zglobna dijela kliznog
kraka.
Time će se uglaviti do kraja prema natrag pomaknut klizni
krak 28.
Klizni krak povući do kraja prema naprijed:
– Povucite klizni krak 28 do graničnika prema naprijed.
Klizni mehanizam je sada kompletno izvučen.
– Povucite steznu polugu 26 prema gore, sve dok se stezni
klin ne pozicionira između oba donja zglobna dijela kliznog
kraka.
Time je utvrđen do kraja prema naprijed povučen klizni
krak 28.
Priprema za rad
Produženje stola za piljenje (vidjeti sliku C)
Dugački izraci moraju biti na slobodnom kraju podloženi ili
poduprti.
Stol za piljenje se može povećati na lijevo i desno pomoću pro-
dužetaka stola piljenja 11.
– Steznu polugu 51 pomaknite prema unutra.
– Povucite produžetak stola za piljenje 11 do tražene dužine
prema van (maksimalno 250 mm).
– Za fiksiranje produžetka stola za piljenje, steznu polugu 51
ponovno pritisnite prema van.
Produženje granične vodilice (vidjeti sliku D)
Kod vertikalnih kutova kosog rezanja morate pomaknuti pro-
dužetke granične vodilice 9.
– Steznu ručicu 52 okrenite prema naprijed.
– Produžetak granične vodilice 9 povucite do kraja prema van.
– Za pričvršćenje podesive granične vodilice, steznu ručicu
52 ponovno pritisnite prema natrag.
Uklanjanje podesive granične vodilice (vidjeti sliku E)
Za posebno velike vertikalne kutove kosog rezanja morate
potpuno ukloniti produžetke granične vodilice 9.
– Okrenite završni lim 53 prema van.
– Steznu ručicu 52 okrenite prema naprijed.
– Produžetak granične vodilice 9 povucite do kraja prema van.
– Produžetak granične vodilice podignite prema gore.
Podešavanje prigušenja kliznog kraka (vidjeti sliku F)
Klizni mehanizam kliznog kraka 28 je tvornički prethodno po-
dešen i nije prigušen kod isporuke električnog alata.
Prigušenje kliznog mehanizma možete individualno podesiti
na prigušivaču 54:
tvrdo – kontrolirana radna gibanja;
meko – brzi rezovi pilom.
– Oba vijka za podešavanje 55 otpustite s inbus šesterokut-
nim ključem (4 mm) 20 za mekše prigušenje
ili
oba vijka za podešavanje 55 stegnite za tvrđe prigušenje.
Bosch Power Tools
Pričvršćenje izratka (vidjeti sliku G)
Za osiguranje optimalne radne sigurnosti morate uvijek ste-
gnuti izradak.
Ne obrađujte izratke koji su premali za stezanje.
– Pritisnite izradak prema graničnoj vodilici 10.
– Utaknite isporučenu vijčanu stegu 22 u za to predviđene
provrte 56.
– Otpustite leptirasti vijak 57 i prilagodite vijčanu stegu
izratku. Ponovno stegnite leptirasti vijak.
– Stegnite izradak okretanjem navojne motke 58.
Namještanje horizontalnog kuta kosog rezanja
Kako bi se postigli precizni rezovi, nakon intenzivne uporabe
morate provjeriti osnovna podešavanja električnog alata i u
danom slučaju podesiti (vidjeti „Kontroliranje i podešavanje
osnovnih namještanja", str. 415).
 Uvijek prije piljenja stegnite ručicu za utvrđivanje 15.
List pile bi se u izratku inače mogao skositi.
Namještanje horizontalnog standardnog kuta kosog
rezanja (vidjeti sliku H)
Za brzo i precizno namještanje često korištenog kuta kosog
rezanja, na stolu za piljenje su predviđeni zarezi 18:
lijevo
0°
15°; 22,5°; 31,6°; 45° 15°; 22,5°; 31,6°; 45°; 60°
– Otpustite ručicu za utvrđivanje 15, ukoliko je ista stegnuta.
– Stegnite polugu 16 i okrenite stol za piljenje 38 do traže-
nog zareza u lijevo ili desno.
– Ponovno otpustite polugu. Poluga mora osjetno uskočiti u
zarez.
Namještanje proizvoljnog horizontalnog kuta kosog
rezanja (vidjeti sliku I)
Horizontalni kut kosog rezanja može se namjestiti u području
od 52° (lijeva strana) do 60° (desna strana).
– Otpustite ručicu za utvrđivanje 15, ukoliko je ista stegnuta.
– Stegnite polugu 16 i istodobno kutni element slobodnog
hoda 14 pritisnite prema dolje.
Poluga 16 će se time uglaviti i stol za piljenje će biti slobod-
no pomičan.
– Okrenite stol za piljenje 38 na kruški ručice u lijevo ili de-
sno, sve dok pokazivač kuta 59 ne pokaže traženi kut ko-
sog rezanja.
– Ponovno stegnite ručicu za utvrđivanje 15.
– Za ponovno oslobađanje poluge 16 (za namještanje stan-
dardnog kuta kosog rezanja), povucite polugu prema gore.
Kutni element slobodnog hoda 14 ponovno će uskočiti na-
trag u svoj prvotni položaj, a poluga 16 može ponovno za-
hvatiti u zareze 18.
