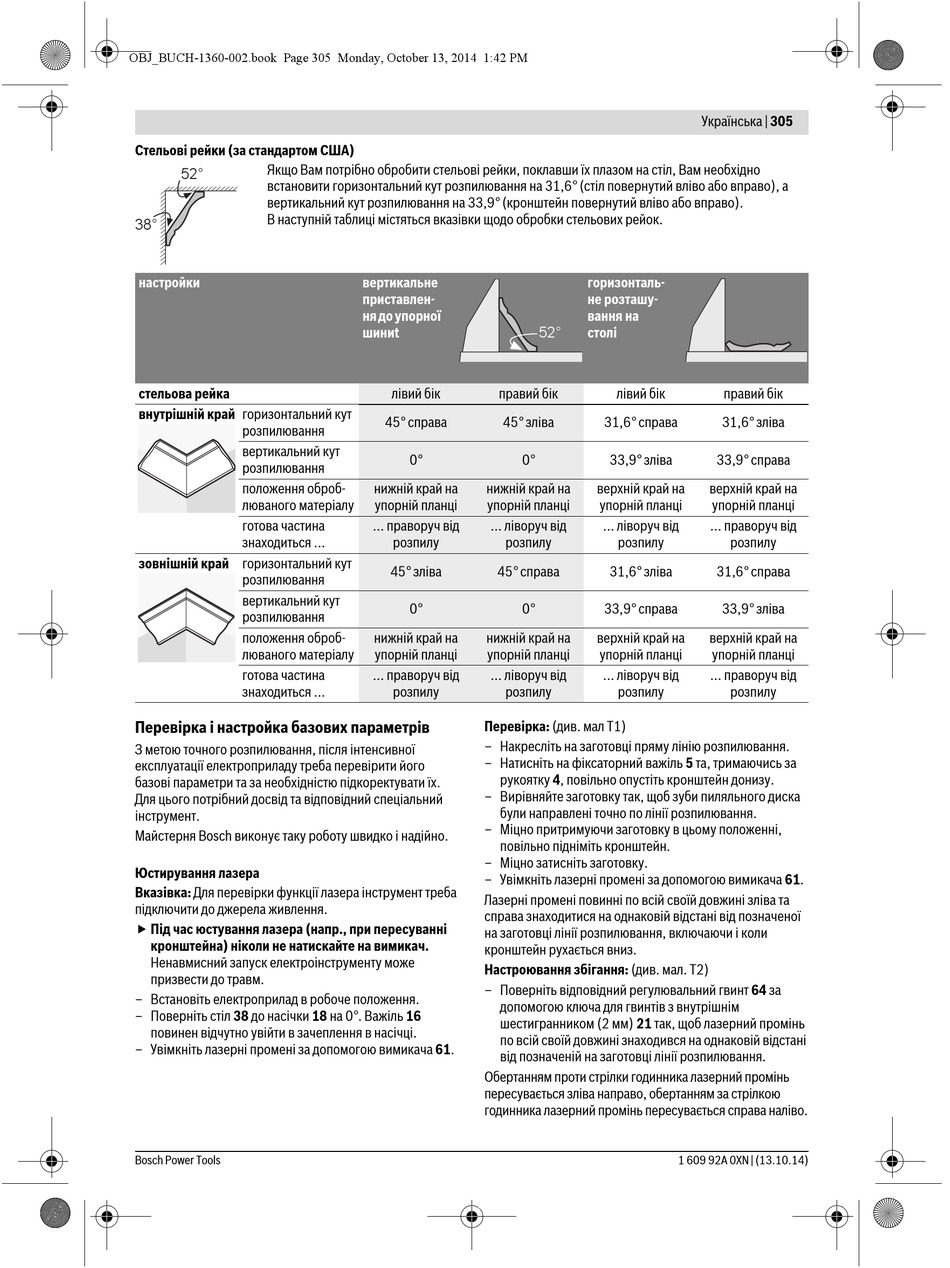

Стельові рейки (за стандартом США)
Якщо Вам потрібно обробити стельові рейки, поклавши їх плазом на стіл, Вам необхідно
52°
встановити горизонтальний кут розпилювання на 31,6° (стіл повернутий вліво або вправо), а
вертикальний кут розпилювання на 33,9° (кронштейн повернутий вліво або вправо).
В наступній таблиці містяться вказівки щодо обробки стельових рейок.
38°
настройки
стельова рейка
внутрішній край горизонтальний кут
розпилювання
вертикальний кут
розпилювання
положення оброб-
люваного матеріалу
готова частина
знаходиться ...
зовнішній край горизонтальний кут
розпилювання
вертикальний кут
розпилювання
положення оброб-
люваного матеріалу
готова частина
знаходиться ...
Перевірка і настройка базових параметрів
З метою точного розпилювання, після інтенсивної
експлуатації електроприладу треба перевірити його
базові параметри та за необхідністю підкоректувати їх.
Для цього потрібний досвід та відповідний спеціальний
інструмент.
Майстерня Bosch виконує таку роботу швидко і надійно.
Юстирування лазера
Вказівка: Для перевірки функції лазера інструмент треба
підключити до джерела живлення.
 Під час юстування лазера (напр., при пересуванні
кронштейна) ніколи не натискайте на вимикач.
Ненавмисний запуск електроінструменту може
призвести до травм.
– Встановіть електроприлад в робоче положення.
– Поверніть стіл 38 до насічки 18 на 0°. Важіль 16
повинен відчутно увійти в зачеплення в насічці.
– Увімкніть лазерні промені за допомогою вимикача 61.
Bosch Power Tools
вертикальне
приставлен-
ня до упорної
52°
шиниt
лівий бік правий бік
45° справа 45° зліва
0° 0°
нижній край на нижній край на
упорній планці упорній планці
... праворуч від ... ліворуч від
розпилу розпилу
45° зліва 45° справа
0° 0°
нижній край на нижній край на
упорній планці упорній планці
... праворуч від ... ліворуч від
розпилу розпилу
Перевірка: (див. мал T1)
– Накресліть на заготовці пряму лінію розпилювання.
– Натисніть на фіксаторний важіль 5 та, тримаючись за
рукоятку 4, повільно опустіть кронштейн донизу.
– Вирівняйте заготовку так, щоб зуби пиляльного диска
були направлені точно по лінії розпилювання.
– Міцно притримуючи заготовку в цьому положенні,
повільно підніміть кронштейн.
– Міцно затисніть заготовку.
– Увімкніть лазерні промені за допомогою вимикача 61.
Лазерні промені повинні по всій своїй довжині зліва та
справа знаходитися на однаковій відстані від позначеної
на заготовці лінії розпилювання, включаючи і коли
кронштейн рухається вниз.
Настроювання збігання: (див. мал. T2)
– Поверніть відповідний регулювальний гвинт 64 за
допомогою ключа для гвинтів з внутрішнім
шестигранником (2 мм) 21 так, щоб лазерний промінь
по всій своїй довжині знаходився на однаковій відстані
від позначеній на заготовці лінії розпилювання.
Обертанням проти стрілки годинника лазерний промінь
пересувається зліва направо, обертанням за стрілкою
годинника лазерний промінь пересувається справа наліво.
Українська | 305
горизонталь-
не розташу-
вання на
столі
лівий бік правий бік
31,6° справа 31,6° зліва
33,9° зліва 33,9° справа
верхній край на верхній край на
упорній планці упорній планці
... ліворуч від ... праворуч від
розпилу розпилу
31,6° зліва 31,6° справа
33,9° справа 33,9° зліва
верхній край на верхній край на
упорній планці упорній планці
... ліворуч від ... праворуч від
розпилу розпилу
