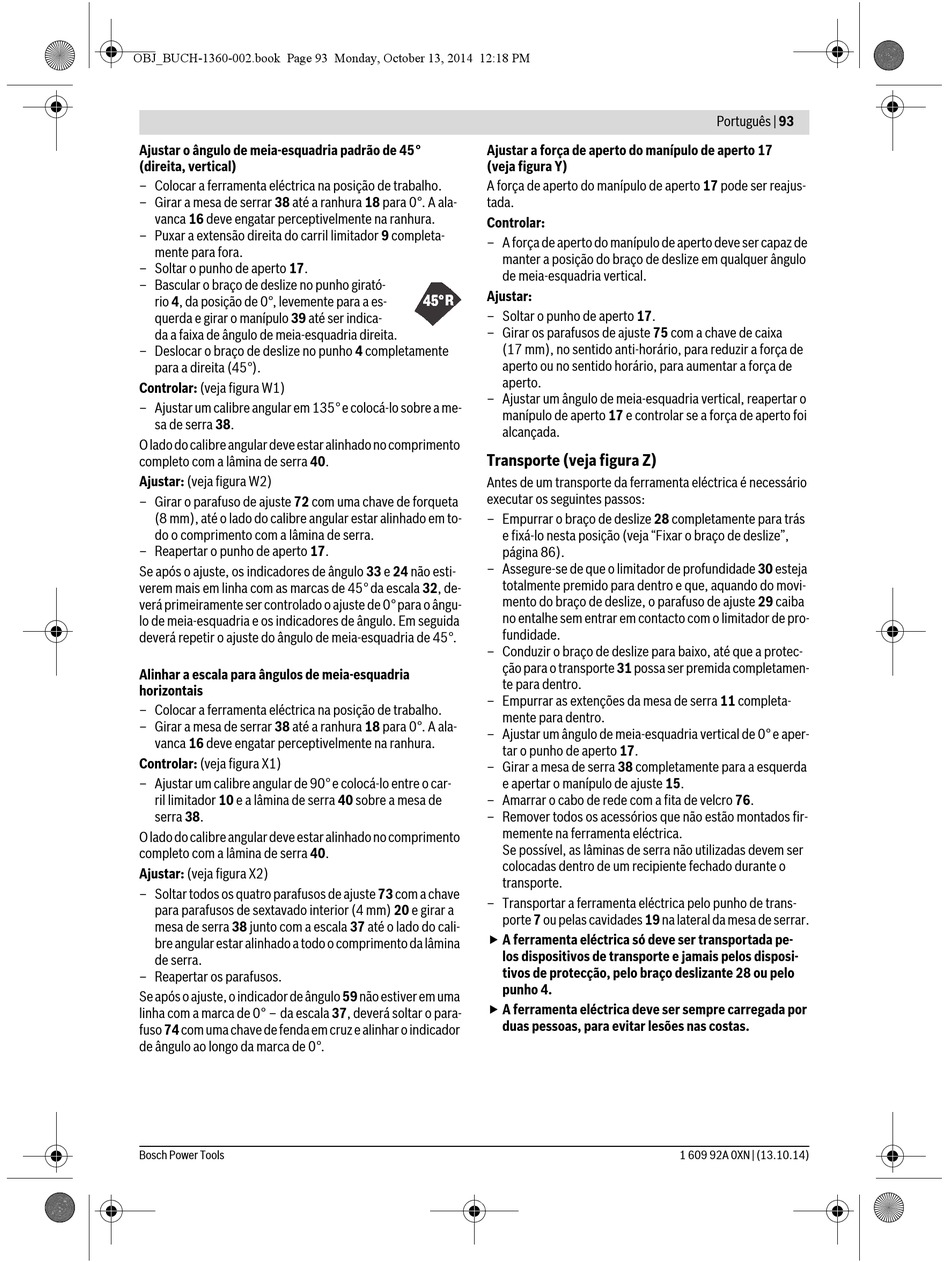

Ajustar o ângulo de meia-esquadria padrão de 45°
(direita, vertical)
– Colocar a ferramenta eléctrica na posição de trabalho.
– Girar a mesa de serrar 38 até a ranhura 18 para 0°. A ala-
vanca 16 deve engatar perceptivelmente na ranhura.
– Puxar a extensão direita do carril limitador 9 completa-
mente para fora.
– Soltar o punho de aperto 17.
– Bascular o braço de deslize no punho girató-
rio 4, da posição de 0°, levemente para a es-
querda e girar o manípulo 39 até ser indica-
da a faixa de ângulo de meia-esquadria direita.
– Deslocar o braço de deslize no punho 4 completamente
para a direita (45°).
Controlar: (veja figura W1)
– Ajustar um calibre angular em 135° e colocá-lo sobre a me-
sa de serra 38.
O lado do calibre angular deve estar alinhado no comprimento
completo com a lâmina de serra 40.
Ajustar: (veja figura W2)
– Girar o parafuso de ajuste 72 com uma chave de forqueta
(8 mm), até o lado do calibre angular estar alinhado em to-
do o comprimento com a lâmina de serra.
– Reapertar o punho de aperto 17.
Se após o ajuste, os indicadores de ângulo 33 e 24 não esti-
verem mais em linha com as marcas de 45° da escala 32, de-
verá primeiramente ser controlado o ajuste de 0° para o ângu-
lo de meia-esquadria e os indicadores de ângulo. Em seguida
deverá repetir o ajuste do ângulo de meia-esquadria de 45°.
Alinhar a escala para ângulos de meia-esquadria
horizontais
– Colocar a ferramenta eléctrica na posição de trabalho.
– Girar a mesa de serrar 38 até a ranhura 18 para 0°. A ala-
vanca 16 deve engatar perceptivelmente na ranhura.
Controlar: (veja figura X1)
– Ajustar um calibre angular de 90° e colocá-lo entre o car-
ril limitador 10 e a lâmina de serra 40 sobre a mesa de
serra 38.
O lado do calibre angular deve estar alinhado no comprimento
completo com a lâmina de serra 40.
Ajustar: (veja figura X2)
– Soltar todos os quatro parafusos de ajuste 73 com a chave
para parafusos de sextavado interior (4 mm) 20 e girar a
mesa de serra 38 junto com a escala 37 até o lado do cali-
bre angular estar alinhado a todo o comprimento da lâmina
de serra.
– Reapertar os parafusos.
Se após o ajuste, o indicador de ângulo 59 não estiver em uma
linha com a marca de 0° – da escala 37, deverá soltar o para-
fuso 74 com uma chave de fenda em cruz e alinhar o indicador
de ângulo ao longo da marca de 0°.
Bosch Power Tools
Ajustar a força de aperto do manípulo de aperto 17
(veja figura Y)
A força de aperto do manípulo de aperto 17 pode ser reajus-
tada.
Controlar:
– A força de aperto do manípulo de aperto deve ser capaz de
manter a posição do braço de deslize em qualquer ângulo
de meia-esquadria vertical.
Ajustar:
– Soltar o punho de aperto 17.
– Girar os parafusos de ajuste 75 com a chave de caixa
(17 mm), no sentido anti-horário, para reduzir a força de
aperto ou no sentido horário, para aumentar a força de
aperto.
– Ajustar um ângulo de meia-esquadria vertical, reapertar o
manípulo de aperto 17 e controlar se a força de aperto foi
alcançada.
Transporte (veja figura Z)
Antes de um transporte da ferramenta eléctrica é necessário
executar os seguintes passos:
– Empurrar o braço de deslize 28 completamente para trás
e fixá-lo nesta posição (veja "Fixar o braço de deslize",
página 86).
– Assegure-se de que o limitador de profundidade 30 esteja
totalmente premido para dentro e que, aquando do movi-
mento do braço de deslize, o parafuso de ajuste 29 caiba
no entalhe sem entrar em contacto com o limitador de pro-
fundidade.
– Conduzir o braço de deslize para baixo, até que a protec-
ção para o transporte 31 possa ser premida completamen-
te para dentro.
– Empurrar as extenções da mesa de serra 11 completa-
mente para dentro.
– Ajustar um ângulo de meia-esquadria vertical de 0° e aper-
tar o punho de aperto 17.
– Girar a mesa de serra 38 completamente para a esquerda
e apertar o manípulo de ajuste 15.
– Amarrar o cabo de rede com a fita de velcro 76.
– Remover todos os acessórios que não estão montados fir-
memente na ferramenta eléctrica.
Se possível, as lâminas de serra não utilizadas devem ser
colocadas dentro de um recipiente fechado durante o
transporte.
– Transportar a ferramenta eléctrica pelo punho de trans-
porte 7 ou pelas cavidades 19 na lateral da mesa de serrar.
 A ferramenta eléctrica só deve ser transportada pe-
los dispositivos de transporte e jamais pelos disposi-
tivos de protecção, pelo braço deslizante 28 ou pelo
punho 4.
 A ferramenta eléctrica deve ser sempre carregada por
duas pessoas, para evitar lesões nas costas.
