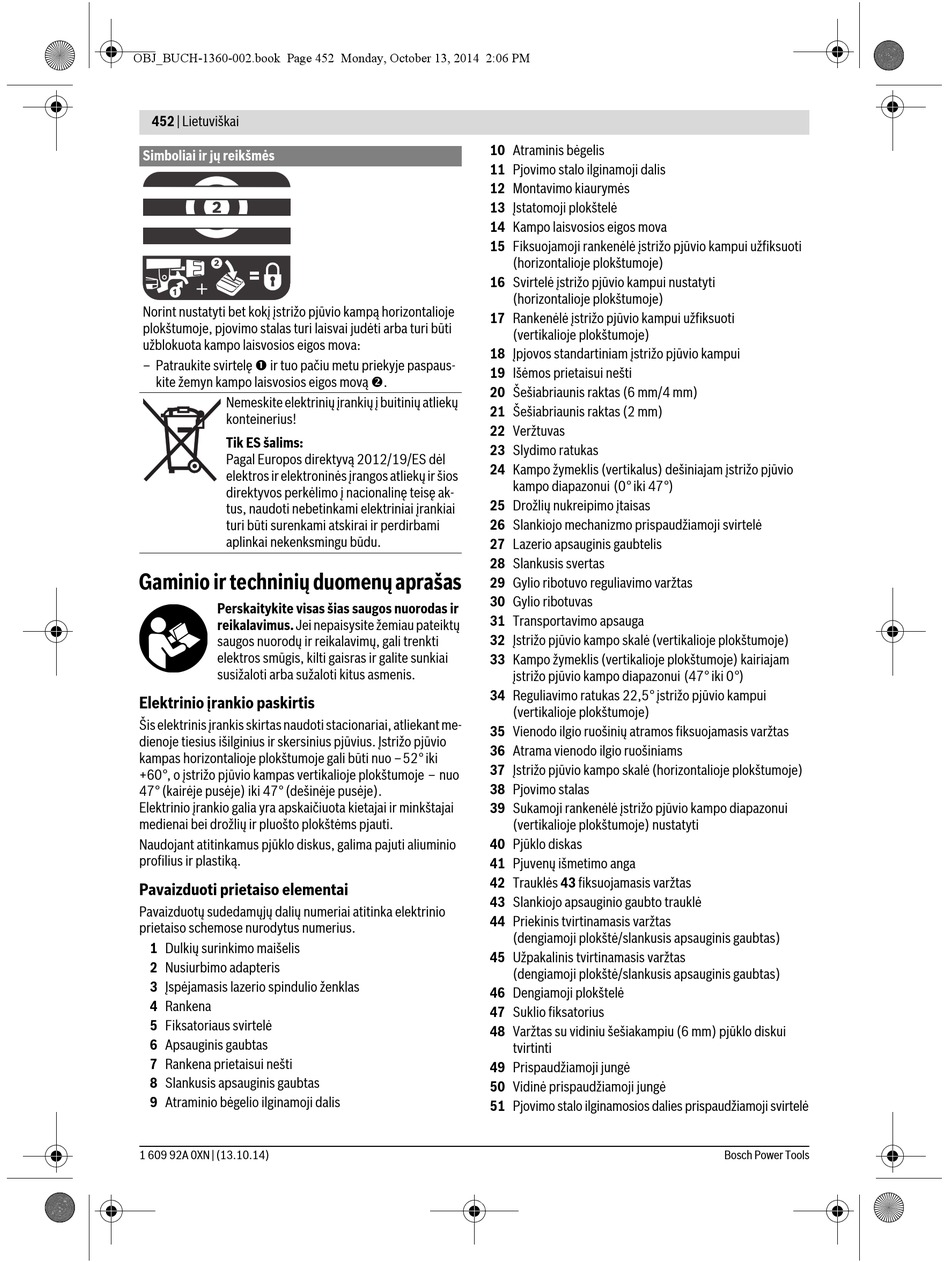

Bosch GCM 12 GDL Professional Originalbetriebsanleitung Seite 452

OBJ_BUCH-1360-002.book Page 452 Monday, October 13, 2014 2:06 PM
452 | Lietuviškai
Simboliai ir jų reikšmės
Norint nustatyti bet kokį įstrižo pjūvio kampą horizontalioje
plokštumoje, pjovimo stalas turi laisvai judėti arba turi būti
užblokuota kampo laisvosios eigos mova:
– Patraukite svirtelę  ir tuo pačiu metu priekyje paspaus-
kite žemyn kampo laisvosios eigos movą .
Nemeskite elektrinių įrankių į buitinių atliekų
konteinerius!
Tik ES šalims:
Pagal Europos direktyvą 2012/19/ES dėl
elektros ir elektroninės įrangos atliekų ir šios
direktyvos perkėlimo į nacionalinę teisę ak-
tus, naudoti nebetinkami elektriniai įrankiai
turi būti surenkami atskirai ir perdirbami
aplinkai nekenksmingu būdu.
Gaminio ir techninių duomenų aprašas
Perskaitykite visas šias saugos nuorodas ir
reikalavimus. Jei nepaisysite žemiau pateiktų
saugos nuorodų ir reikalavimų, gali trenkti
elektros smūgis, kilti gaisras ir galite sunkiai
susižaloti arba sužaloti kitus asmenis.
Elektrinio įrankio paskirtis
Šis elektrinis įrankis skirtas naudoti stacionariai, atliekant me-
dienoje tiesius išilginius ir skersinius pjūvius. Įstrižo pjūvio
kampas horizontalioje plokštumoje gali būti nuo –52° iki
+60°, o įstrižo pjūvio kampas vertikalioje plokštumoje – nuo
47° (kairėje pusėje) iki 47° (dešinėje pusėje).
Elektrinio įrankio galia yra apskaičiuota kietajai ir minkštajai
medienai bei drožlių ir pluošto plokštėms pjauti.
Naudojant atitinkamus pjūklo diskus, galima pajuti aliuminio
profilius ir plastiką.
Pavaizduoti prietaiso elementai
Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio
prietaiso schemose nurodytus numerius.
1 Dulkių surinkimo maišelis
2 Nusiurbimo adapteris
3 Įspėjamasis lazerio spindulio ženklas
4 Rankena
5 Fiksatoriaus svirtelė
6 Apsauginis gaubtas
7 Rankena prietaisui nešti
8 Slankusis apsauginis gaubtas
9 Atraminio bėgelio ilginamoji dalis
1 609 92A 0XN | (13.10.14)
10 Atraminis bėgelis
11 Pjovimo stalo ilginamoji dalis
12 Montavimo kiaurymės
13 Įstatomoji plokštelė
14 Kampo laisvosios eigos mova
15 Fiksuojamoji rankenėlė įstrižo pjūvio kampui užfiksuoti
(horizontalioje plokštumoje)
16 Svirtelė įstrižo pjūvio kampui nustatyti
(horizontalioje plokštumoje)
17 Rankenėlė įstrižo pjūvio kampui užfiksuoti
(vertikalioje plokštumoje)
18 Įpjovos standartiniam įstrižo pjūvio kampui
19 Išėmos prietaisui nešti
20 Šešiabriaunis raktas (6 mm/4 mm)
21 Šešiabriaunis raktas (2 mm)
22 Veržtuvas
23 Slydimo ratukas
24 Kampo žymeklis (vertikalus) dešiniajam įstrižo pjūvio
kampo diapazonui (0° iki 47°)
25 Drožlių nukreipimo įtaisas
26 Slankiojo mechanizmo prispaudžiamoji svirtelė
27 Lazerio apsauginis gaubtelis
28 Slankusis svertas
29 Gylio ribotuvo reguliavimo varžtas
30 Gylio ribotuvas
31 Transportavimo apsauga
32 Įstrižo pjūvio kampo skalė (vertikalioje plokštumoje)
33 Kampo žymeklis (vertikalioje plokštumoje) kairiajam
įstrižo pjūvio kampo diapazonui (47° iki 0°)
34 Reguliavimo ratukas 22,5° įstrižo pjūvio kampui
(vertikalioje plokštumoje)
35 Vienodo ilgio ruošinių atramos fiksuojamasis varžtas
36 Atrama vienodo ilgio ruošiniams
37 Įstrižo pjūvio kampo skalė (horizontalioje plokštumoje)
38 Pjovimo stalas
39 Sukamoji rankenėlė įstrižo pjūvio kampo diapazonui
(vertikalioje plokštumoje) nustatyti
40 Pjūklo diskas
41 Pjuvenų išmetimo anga
42 Trauklės 43 fiksuojamasis varžtas
43 Slankiojo apsauginio gaubto trauklė
44 Priekinis tvirtinamasis varžtas
(dengiamoji plokštė/slankusis apsauginis gaubtas)
45 Užpakalinis tvirtinamasis varžtas
(dengiamoji plokštė/slankusis apsauginis gaubtas)
46 Dengiamoji plokštelė
47 Suklio fiksatorius
48 Varžtas su vidiniu šešiakampiu (6 mm) pjūklo diskui
tvirtinti
49 Prispaudžiamoji jungė
50 Vidinė prispaudžiamoji jungė
51 Pjovimo stalo ilginamosios dalies prispaudžiamoji svirtelė
