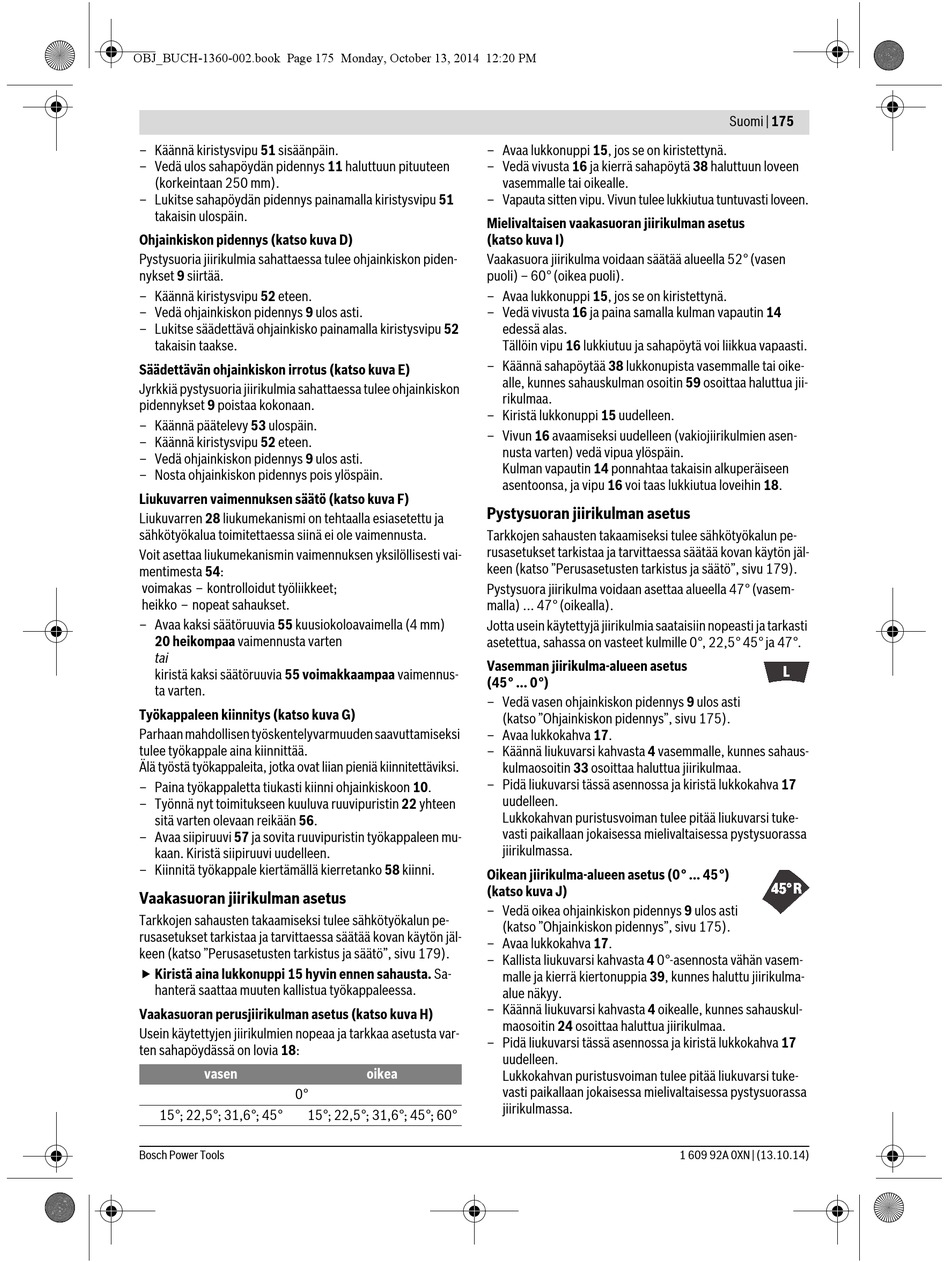

– Käännä kiristysvipu 51 sisäänpäin.
– Vedä ulos sahapöydän pidennys 11 haluttuun pituuteen
(korkeintaan 250 mm).
– Lukitse sahapöydän pidennys painamalla kiristysvipu 51
takaisin ulospäin.
Ohjainkiskon pidennys (katso kuva D)
Pystysuoria jiirikulmia sahattaessa tulee ohjainkiskon piden-
nykset 9 siirtää.
– Käännä kiristysvipu 52 eteen.
– Vedä ohjainkiskon pidennys 9 ulos asti.
– Lukitse säädettävä ohjainkisko painamalla kiristysvipu 52
takaisin taakse.
Säädettävän ohjainkiskon irrotus (katso kuva E)
Jyrkkiä pystysuoria jiirikulmia sahattaessa tulee ohjainkiskon
pidennykset 9 poistaa kokonaan.
– Käännä päätelevy 53 ulospäin.
– Käännä kiristysvipu 52 eteen.
– Vedä ohjainkiskon pidennys 9 ulos asti.
– Nosta ohjainkiskon pidennys pois ylöspäin.
Liukuvarren vaimennuksen säätö (katso kuva F)
Liukuvarren 28 liukumekanismi on tehtaalla esiasetettu ja
sähkötyökalua toimitettaessa siinä ei ole vaimennusta.
Voit asettaa liukumekanismin vaimennuksen yksilöllisesti vai-
mentimesta 54:
voimakas – kontrolloidut työliikkeet;
heikko – nopeat sahaukset.
– Avaa kaksi säätöruuvia 55 kuusiokoloavaimella (4 mm)
20 heikompaa vaimennusta varten
tai
kiristä kaksi säätöruuvia 55 voimakkaampaa vaimennus-
ta varten.
Työkappaleen kiinnitys (katso kuva G)
Parhaan mahdollisen työskentelyvarmuuden saavuttamiseksi
tulee työkappale aina kiinnittää.
Älä työstä työkappaleita, jotka ovat liian pieniä kiinnitettäviksi.
– Paina työkappaletta tiukasti kiinni ohjainkiskoon 10.
– Työnnä nyt toimitukseen kuuluva ruuvipuristin 22 yhteen
sitä varten olevaan reikään 56.
– Avaa siipiruuvi 57 ja sovita ruuvipuristin työkappaleen mu-
kaan. Kiristä siipiruuvi uudelleen.
– Kiinnitä työkappale kiertämällä kierretanko 58 kiinni.
Vaakasuoran jiirikulman asetus
Tarkkojen sahausten takaamiseksi tulee sähkötyökalun pe-
rusasetukset tarkistaa ja tarvittaessa säätää kovan käytön jäl-
keen (katso "Perusasetusten tarkistus ja säätö", sivu 179).
 Kiristä aina lukkonuppi 15 hyvin ennen sahausta. Sa-
hanterä saattaa muuten kallistua työkappaleessa.
Vaakasuoran perusjiirikulman asetus (katso kuva H)
Usein käytettyjen jiirikulmien nopeaa ja tarkkaa asetusta var-
ten sahapöydässä on lovia 18:
vasen
0°
15°; 22,5°; 31,6°; 45° 15°; 22,5°; 31,6°; 45°; 60°
Bosch Power Tools
– Avaa lukkonuppi 15, jos se on kiristettynä.
– Vedä vivusta 16 ja kierrä sahapöytä 38 haluttuun loveen
vasemmalle tai oikealle.
– Vapauta sitten vipu. Vivun tulee lukkiutua tuntuvasti loveen.
Mielivaltaisen vaakasuoran jiirikulman asetus
(katso kuva I)
Vaakasuora jiirikulma voidaan säätää alueella 52° (vasen
puoli) – 60° (oikea puoli).
– Avaa lukkonuppi 15, jos se on kiristettynä.
– Vedä vivusta 16 ja paina samalla kulman vapautin 14
edessä alas.
Tällöin vipu 16 lukkiutuu ja sahapöytä voi liikkua vapaasti.
– Käännä sahapöytää 38 lukkonupista vasemmalle tai oike-
alle, kunnes sahauskulman osoitin 59 osoittaa haluttua jii-
rikulmaa.
– Kiristä lukkonuppi 15 uudelleen.
– Vivun 16 avaamiseksi uudelleen (vakiojiirikulmien asen-
nusta varten) vedä vipua ylöspäin.
Kulman vapautin 14 ponnahtaa takaisin alkuperäiseen
asentoonsa, ja vipu 16 voi taas lukkiutua loveihin 18.
Pystysuoran jiirikulman asetus
Tarkkojen sahausten takaamiseksi tulee sähkötyökalun pe-
rusasetukset tarkistaa ja tarvittaessa säätää kovan käytön jäl-
keen (katso "Perusasetusten tarkistus ja säätö", sivu 179).
Pystysuora jiirikulma voidaan asettaa alueella 47° (vasem-
malla) ... 47° (oikealla).
Jotta usein käytettyjä jiirikulmia saataisiin nopeasti ja tarkasti
asetettua, sahassa on vasteet kulmille 0°, 22,5° 45° ja 47°.
Vasemman jiirikulma-alueen asetus
(45° ... 0°)
– Vedä vasen ohjainkiskon pidennys 9 ulos asti
(katso "Ohjainkiskon pidennys", sivu 175).
– Avaa lukkokahva 17.
– Käännä liukuvarsi kahvasta 4 vasemmalle, kunnes sahaus-
kulmaosoitin 33 osoittaa haluttua jiirikulmaa.
– Pidä liukuvarsi tässä asennossa ja kiristä lukkokahva 17
uudelleen.
Lukkokahvan puristusvoiman tulee pitää liukuvarsi tuke-
vasti paikallaan jokaisessa mielivaltaisessa pystysuorassa
jiirikulmassa.
Oikean jiirikulma-alueen asetus (0° ... 45°)
(katso kuva J)
– Vedä oikea ohjainkiskon pidennys 9 ulos asti
(katso "Ohjainkiskon pidennys", sivu 175).
– Avaa lukkokahva 17.
– Kallista liukuvarsi kahvasta 4 0°-asennosta vähän vasem-
malle ja kierrä kiertonuppia 39, kunnes haluttu jiirikulma-
alue näkyy.
– Käännä liukuvarsi kahvasta 4 oikealle, kunnes sahauskul-
maosoitin 24 osoittaa haluttua jiirikulmaa.
– Pidä liukuvarsi tässä asennossa ja kiristä lukkokahva 17
uudelleen.
oikea
Lukkokahvan puristusvoiman tulee pitää liukuvarsi tuke-
vasti paikallaan jokaisessa mielivaltaisessa pystysuorassa
jiirikulmassa.
