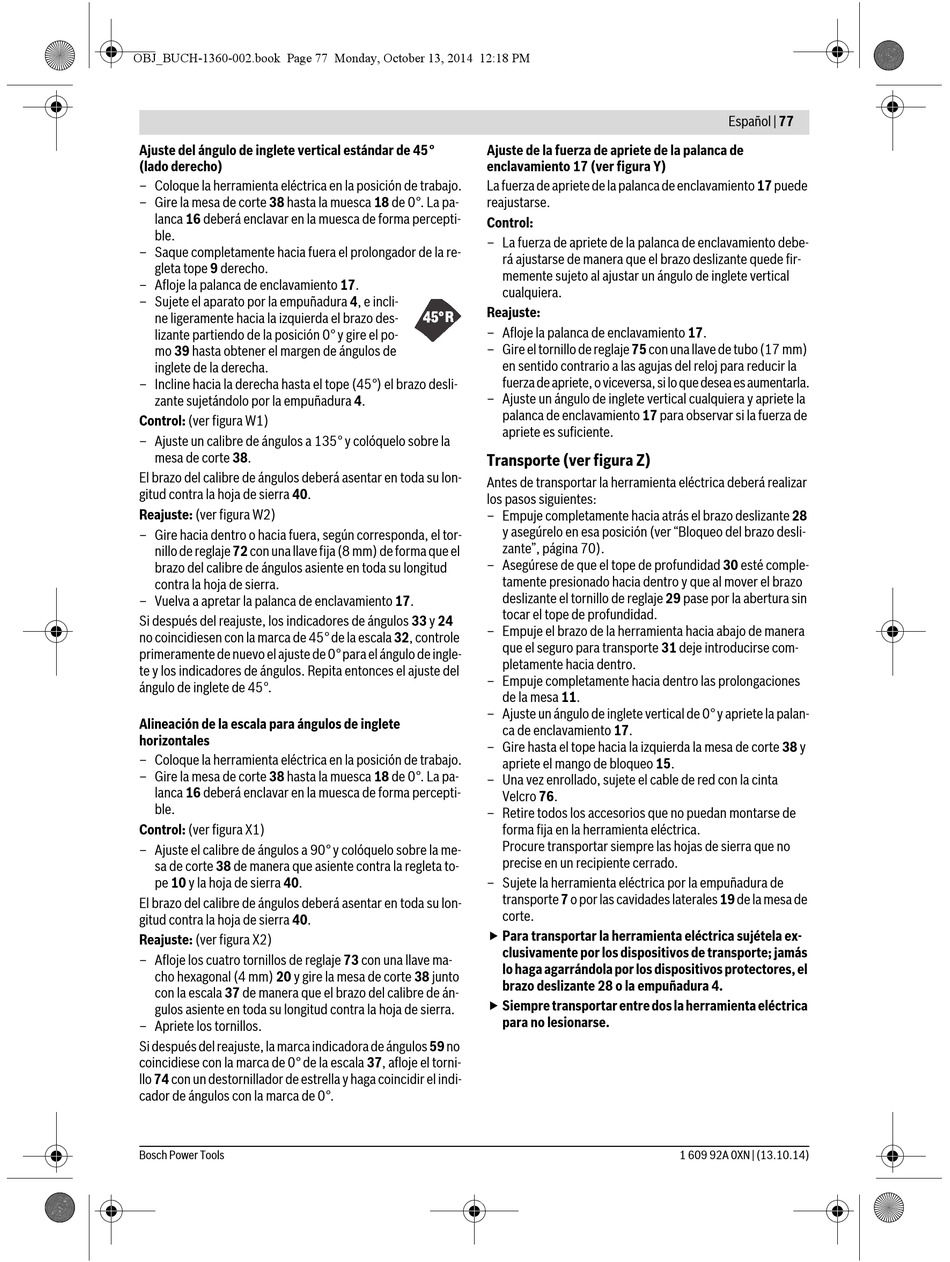

Ajuste del ángulo de inglete vertical estándar de 45°
(lado derecho)
– Coloque la herramienta eléctrica en la posición de trabajo.
– Gire la mesa de corte 38 hasta la muesca 18 de 0°. La pa-
lanca 16 deberá enclavar en la muesca de forma percepti-
ble.
– Saque completamente hacia fuera el prolongador de la re-
gleta tope 9 derecho.
– Afloje la palanca de enclavamiento 17.
– Sujete el aparato por la empuñadura 4, e incli-
ne ligeramente hacia la izquierda el brazo des-
lizante partiendo de la posición 0° y gire el po-
mo 39 hasta obtener el margen de ángulos de
inglete de la derecha.
– Incline hacia la derecha hasta el tope (45°) el brazo desli-
zante sujetándolo por la empuñadura 4.
Control: (ver figura W1)
– Ajuste un calibre de ángulos a 135° y colóquelo sobre la
mesa de corte 38.
El brazo del calibre de ángulos deberá asentar en toda su lon-
gitud contra la hoja de sierra 40.
Reajuste: (ver figura W2)
– Gire hacia dentro o hacia fuera, según corresponda, el tor-
nillo de reglaje 72 con una llave fija (8 mm) de forma que el
brazo del calibre de ángulos asiente en toda su longitud
contra la hoja de sierra.
– Vuelva a apretar la palanca de enclavamiento 17.
Si después del reajuste, los indicadores de ángulos 33 y 24
no coincidiesen con la marca de 45° de la escala 32, controle
primeramente de nuevo el ajuste de 0° para el ángulo de ingle-
te y los indicadores de ángulos. Repita entonces el ajuste del
ángulo de inglete de 45°.
Alineación de la escala para ángulos de inglete
horizontales
– Coloque la herramienta eléctrica en la posición de trabajo.
– Gire la mesa de corte 38 hasta la muesca 18 de 0°. La pa-
lanca 16 deberá enclavar en la muesca de forma percepti-
ble.
Control: (ver figura X1)
– Ajuste el calibre de ángulos a 90° y colóquelo sobre la me-
sa de corte 38 de manera que asiente contra la regleta to-
pe 10 y la hoja de sierra 40.
El brazo del calibre de ángulos deberá asentar en toda su lon-
gitud contra la hoja de sierra 40.
Reajuste: (ver figura X2)
– Afloje los cuatro tornillos de reglaje 73 con una llave ma-
cho hexagonal (4 mm) 20 y gire la mesa de corte 38 junto
con la escala 37 de manera que el brazo del calibre de án-
gulos asiente en toda su longitud contra la hoja de sierra.
– Apriete los tornillos.
Si después del reajuste, la marca indicadora de ángulos 59 no
coincidiese con la marca de 0° de la escala 37, afloje el torni-
llo 74 con un destornillador de estrella y haga coincidir el indi-
cador de ángulos con la marca de 0°.
Bosch Power Tools
Ajuste de la fuerza de apriete de la palanca de
enclavamiento 17 (ver figura Y)
La fuerza de apriete de la palanca de enclavamiento 17 puede
reajustarse.
Control:
– La fuerza de apriete de la palanca de enclavamiento debe-
rá ajustarse de manera que el brazo deslizante quede fir-
memente sujeto al ajustar un ángulo de inglete vertical
cualquiera.
Reajuste:
– Afloje la palanca de enclavamiento 17.
– Gire el tornillo de reglaje 75 con una llave de tubo (17 mm)
en sentido contrario a las agujas del reloj para reducir la
fuerza de apriete, o viceversa, si lo que desea es aumentarla.
– Ajuste un ángulo de inglete vertical cualquiera y apriete la
palanca de enclavamiento 17 para observar si la fuerza de
apriete es suficiente.
Transporte (ver figura Z)
Antes de transportar la herramienta eléctrica deberá realizar
los pasos siguientes:
– Empuje completamente hacia atrás el brazo deslizante 28
y asegúrelo en esa posición (ver "Bloqueo del brazo desli-
zante", página 70).
– Asegúrese de que el tope de profundidad 30 esté comple-
tamente presionado hacia dentro y que al mover el brazo
deslizante el tornillo de reglaje 29 pase por la abertura sin
tocar el tope de profundidad.
– Empuje el brazo de la herramienta hacia abajo de manera
que el seguro para transporte 31 deje introducirse com-
pletamente hacia dentro.
– Empuje completamente hacia dentro las prolongaciones
de la mesa 11.
– Ajuste un ángulo de inglete vertical de 0° y apriete la palan-
ca de enclavamiento 17.
– Gire hasta el tope hacia la izquierda la mesa de corte 38 y
apriete el mango de bloqueo 15.
– Una vez enrollado, sujete el cable de red con la cinta
Velcro 76.
– Retire todos los accesorios que no puedan montarse de
forma fija en la herramienta eléctrica.
Procure transportar siempre las hojas de sierra que no
precise en un recipiente cerrado.
– Sujete la herramienta eléctrica por la empuñadura de
transporte 7 o por las cavidades laterales 19 de la mesa de
corte.
 Para transportar la herramienta eléctrica sujétela ex-
clusivamente por los dispositivos de transporte; jamás
lo haga agarrándola por los dispositivos protectores, el
brazo deslizante 28 o la empuñadura 4.
 Siempre transportar entre dos la herramienta eléctrica
para no lesionarse.
