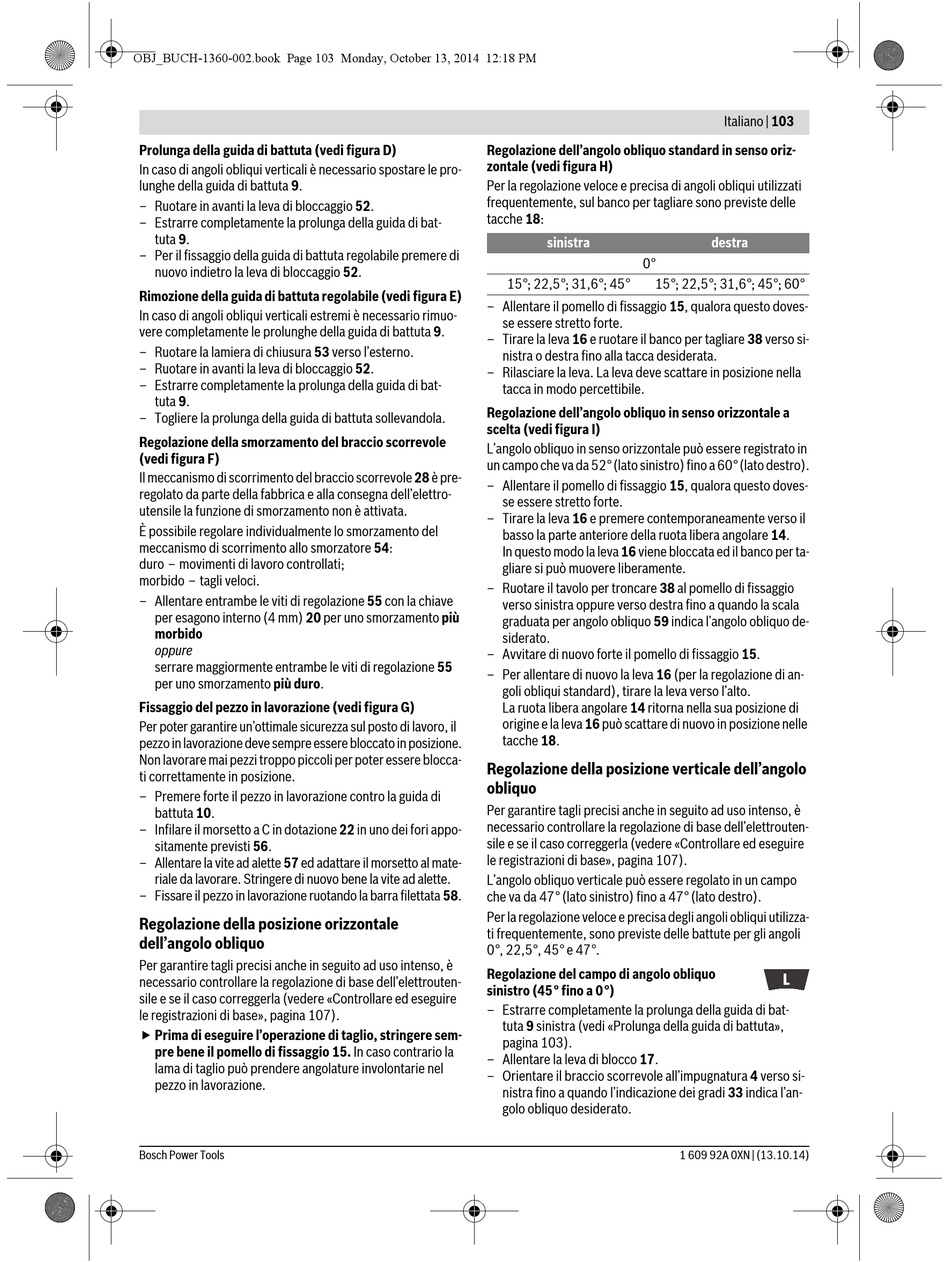

Bosch GCM 12 GDL Professional Originalbetriebsanleitung Seite 103

OBJ_BUCH-1360-002.book Page 103 Monday, October 13, 2014 12:18 PM
Prolunga della guida di battuta (vedi figura D)
In caso di angoli obliqui verticali è necessario spostare le pro-
lunghe della guida di battuta 9.
– Ruotare in avanti la leva di bloccaggio 52.
– Estrarre completamente la prolunga della guida di bat-
tuta 9.
– Per il fissaggio della guida di battuta regolabile premere di
nuovo indietro la leva di bloccaggio 52.
Rimozione della guida di battuta regolabile (vedi figura E)
In caso di angoli obliqui verticali estremi è necessario rimuo-
vere completamente le prolunghe della guida di battuta 9.
– Ruotare la lamiera di chiusura 53 verso l'esterno.
– Ruotare in avanti la leva di bloccaggio 52.
– Estrarre completamente la prolunga della guida di bat-
tuta 9.
– Togliere la prolunga della guida di battuta sollevandola.
Regolazione della smorzamento del braccio scorrevole
(vedi figura F)
Il meccanismo di scorrimento del braccio scorrevole 28 è pre-
regolato da parte della fabbrica e alla consegna dell'elettro-
utensile la funzione di smorzamento non è attivata.
È possibile regolare individualmente lo smorzamento del
meccanismo di scorrimento allo smorzatore 54:
duro – movimenti di lavoro controllati;
morbido – tagli veloci.
– Allentare entrambe le viti di regolazione 55 con la chiave
per esagono interno (4 mm) 20 per uno smorzamento più
morbido
serrare maggiormente entrambe le viti di regolazione 55
per uno smorzamento più duro.
Fissaggio del pezzo in lavorazione (vedi figura G)
Per poter garantire un'ottimale sicurezza sul posto di lavoro, il
pezzo in lavorazione deve sempre essere bloccato in posizione.
Non lavorare mai pezzi troppo piccoli per poter essere blocca-
ti correttamente in posizione.
– Premere forte il pezzo in lavorazione contro la guida di
battuta 10.
– Infilare il morsetto a C in dotazione 22 in uno dei fori appo-
sitamente previsti 56.
– Allentare la vite ad alette 57 ed adattare il morsetto al mate-
riale da lavorare. Stringere di nuovo bene la vite ad alette.
– Fissare il pezzo in lavorazione ruotando la barra filettata 58.
Regolazione della posizione orizzontale
dell'angolo obliquo
Per garantire tagli precisi anche in seguito ad uso intenso, è
necessario controllare la regolazione di base dell'elettrouten-
sile e se il caso correggerla (vedere «Controllare ed eseguire
le registrazioni di base», pagina 107).
 Prima di eseguire l'operazione di taglio, stringere sem-
pre bene il pomello di fissaggio 15. In caso contrario la
lama di taglio può prendere angolature involontarie nel
pezzo in lavorazione.
Bosch Power Tools
Regolazione dell'angolo obliquo standard in senso oriz-
zontale (vedi figura H)
Per la regolazione veloce e precisa di angoli obliqui utilizzati
frequentemente, sul banco per tagliare sono previste delle
tacche 18:
sinistra
0°
15°; 22,5°; 31,6°; 45° 15°; 22,5°; 31,6°; 45°; 60°
– Allentare il pomello di fissaggio 15, qualora questo doves-
se essere stretto forte.
– Tirare la leva 16 e ruotare il banco per tagliare 38 verso si-
nistra o destra fino alla tacca desiderata.
– Rilasciare la leva. La leva deve scattare in posizione nella
tacca in modo percettibile.
Regolazione dell'angolo obliquo in senso orizzontale a
scelta (vedi figura I)
L'angolo obliquo in senso orizzontale può essere registrato in
un campo che va da 52° (lato sinistro) fino a 60° (lato destro).
– Allentare il pomello di fissaggio 15, qualora questo doves-
se essere stretto forte.
– Tirare la leva 16 e premere contemporaneamente verso il
basso la parte anteriore della ruota libera angolare 14.
In questo modo la leva 16 viene bloccata ed il banco per ta-
gliare si può muovere liberamente.
– Ruotare il tavolo per troncare 38 al pomello di fissaggio
verso sinistra oppure verso destra fino a quando la scala
graduata per angolo obliquo 59 indica l'angolo obliquo de-
siderato.
– Avvitare di nuovo forte il pomello di fissaggio 15.
– Per allentare di nuovo la leva 16 (per la regolazione di an-
goli obliqui standard), tirare la leva verso l'alto.
La ruota libera angolare 14 ritorna nella sua posizione di
origine e la leva 16 può scattare di nuovo in posizione nelle
tacche 18.
Regolazione della posizione verticale dell'angolo
obliquo
Per garantire tagli precisi anche in seguito ad uso intenso, è
necessario controllare la regolazione di base dell'elettrouten-
sile e se il caso correggerla (vedere «Controllare ed eseguire
le registrazioni di base», pagina 107).
L'angolo obliquo verticale può essere regolato in un campo
che va da 47° (lato sinistro) fino a 47° (lato destro).
Per la regolazione veloce e precisa degli angoli obliqui utilizza-
ti frequentemente, sono previste delle battute per gli angoli
0°, 22,5°, 45° e 47°.
Regolazione del campo di angolo obliquo
sinistro (45° fino a 0°)
– Estrarre completamente la prolunga della guida di bat-
tuta 9 sinistra (vedi «Prolunga della guida di battuta»,
pagina 103).
– Allentare la leva di blocco 17.
– Orientare il braccio scorrevole all'impugnatura 4 verso si-
nistra fino a quando l'indicazione dei gradi 33 indica l'an-
golo obliquo desiderato.
