4. Drehen Sie ggf. die Lenker-Anbauteile (z.B. Bremshebel) zurück in die Ausgangs position.

A-HEAD-VORBAU

Beim A-Head-Vorbau kann die Lenkerposition und die Lenkerneigung, nicht jedoch die Len-
kerhöhe, eingestellt werden.

POSITION EINSTELLEN

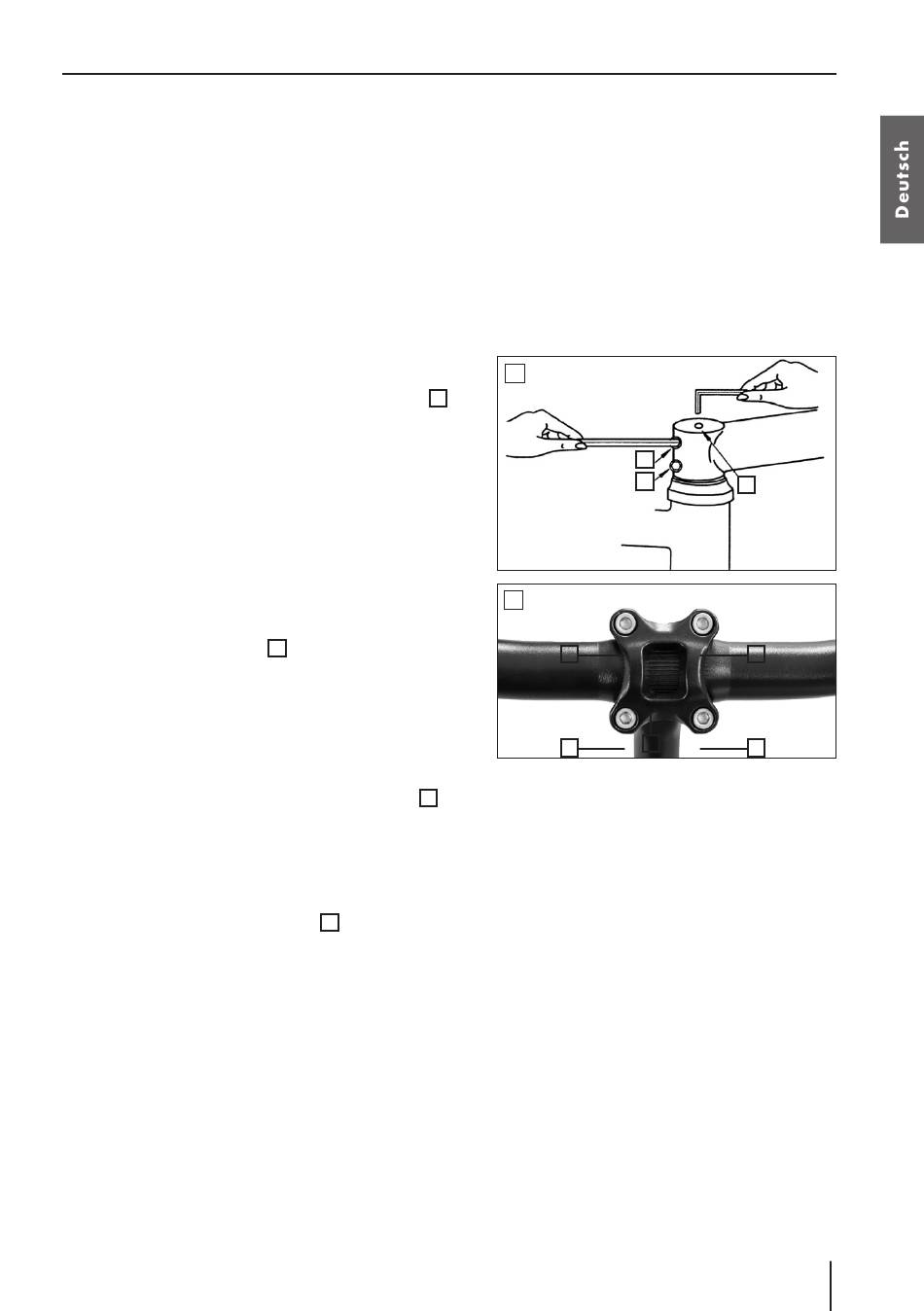

1. Lösen Sie die seitlichen Klemmschrau ben
(Abb. H) des Vorbaus mit einem 4- bzw. 5-mm-
Innensechskant-Schlüssel.
2. Richten Sie den Lenker aus.
3. Ziehen Sie die Klemmschrauben wieder fest an
(s. Kapitel Drehmomentvorgaben).
NEIGUNG EINSTELLEN
1. Lösen Sie zunächst die Klemmspindel-Schrau-
ben der Lenker-Muffe
bzw. 5-mm-Innensechskant-Schlüssel.
2. Stellen Sie den Neigungswinkel des Lenkers
ein.
3. Drehen Sie die Lenker-Anbauteile (z.B. Brems-
hebel) zurück in die Ausgangs position.
4. Ziehen Sie die Klemmspindel-Schrauben
(Abb. I) wieder fest an (s. Kapitel Drehmoment-
vorgabe).
Um das Spiel in der Lenkung einzustellen, ziehen
Sie die obere Einstellschraube
eines 5-mm-Innensechskant-Schlüssels nach. Die
Einstellschraube sollte so weit angezogen wer-
den, bis das Lager spielfrei ist. Sie muss nicht
zwingend fest angezogen sein.
1
(Abb. I) mit einem 4-
1
1
(Abb. H) mittels
2
