LEVA DEL CAMBIO
INSTALLAZIONE DELLA RUOTA POSTERIORE
1. Innestare la 1° marcia dall'impugnatura del selettore.
2. Disporre la ruota posteriore nel forcellino. Prestare attenzio-
ne al fatto che la ruota si trovi esattamente nella sede e la
catena risulti serrata in modo adeguato. Vedere il capitolo
"Tensione della catena".
3. Infine, innestare entrambe le rosette di sicurezza all'asse in
modo che la dentellatura si trovi all'interno del forcellino.
4. Avvitare i dadi dell'asse su entrambi i lati e serrarli nuova-
mente a fondo con una chiave da 15 mm. Durante questa
operazione prestare attenzione ai valori predefiniti della
coppia di serraggio (vedere il capitolo "Valori predefiniti della
coppia di serraggio").
5. Applicare il cavo alla ruota di cambio
orientare il dado di fissaggio del cavo
sterno contro il forcellino e far scorrere il lato diritto del disco
intermedio (Fig. BO) nel alto aperto della ruota di cambio
1
(Fig. BN).
2
6. Far ruotare il cavo di 60° verso destra e fissarlo al gancetto
(Fig. BQ).
1
7. Applicare il cavo alla ruota come mostrato nell'illustrazione
(Fig. BR).
8. Far passare la parte del cavo, a cui è applicato il soffietto in
gomma (Fig. BR), per la scanalatura
4
porto dell'unità del cambio ed inserire il supporto della guai-
na dei cavi esattamente nel rispettivo componente
3
Prestare attenzione a non danneggiare il soffietto in gomma
(Fig. BR) durante questa operazione.
8. Inserire nuovamente il tirante del freno
9. Controllare il corretto funzionamento del freno e eseguirne
la regolazione secondaria in caso di necessità (vedere il ca-
pitolo "Freno"). *
10. Regolare nuovamente il cambio (vedere il capitolo "Regola-
zione del cambio").
*= Solo per i modelli dotati di un freno sul cerchione V-Brake alla
ruota posteriore
IT 42
(Fig. BN) in modo da
2
(Fig. BN) verso l'e-
1
(Fig. BR) nel sup-
2
.
1
(Fig. BM).*
1

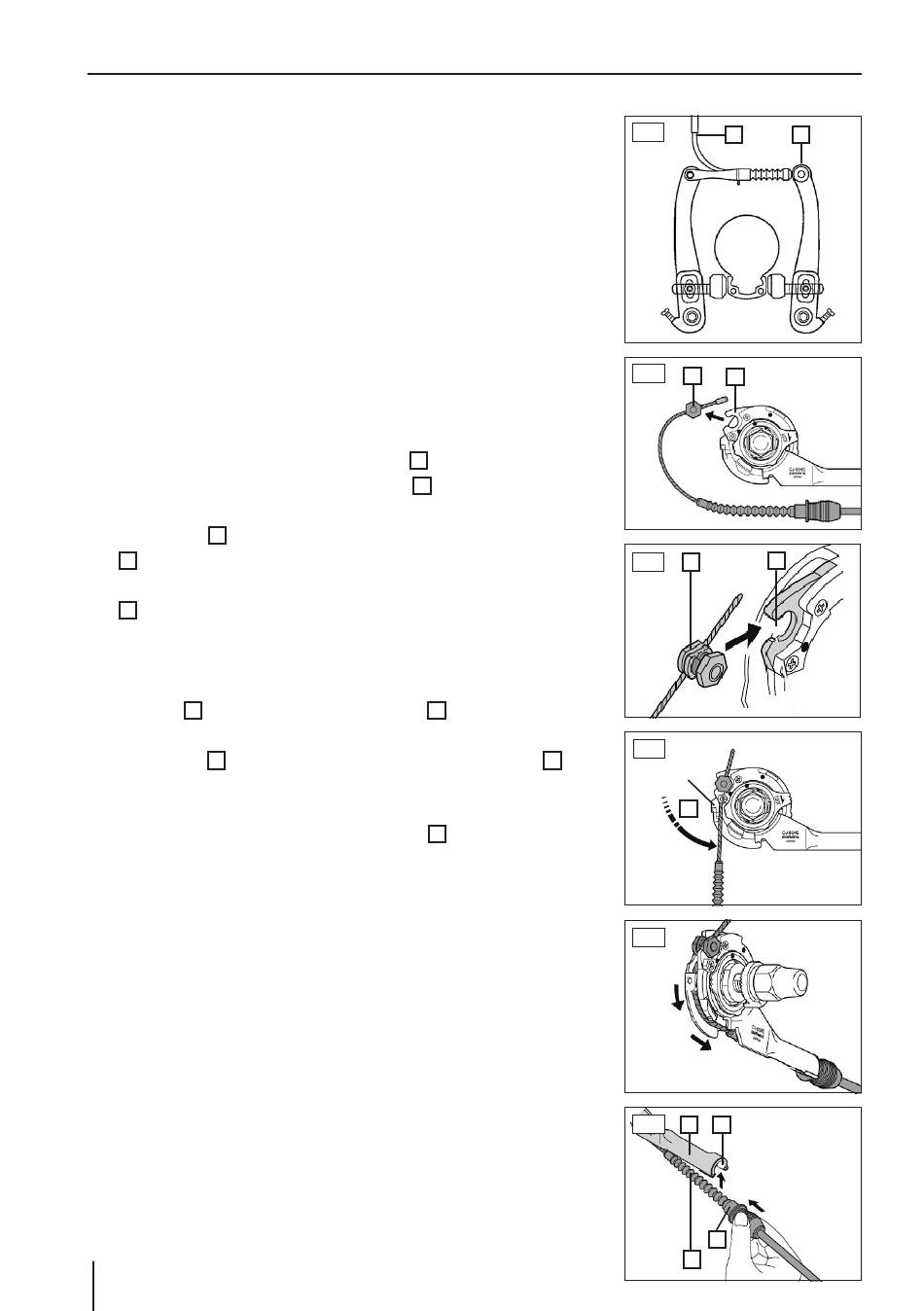

BM
