BELEUCHTUNG • TRETLAGER&- KURBEL
SEITENLÄUFERDYNAMO
• Die Wirkung des Dynamos kann bei Nässe nachlassen, so dass die Beleuchtung ausfal-
len kann. Unfallgefahr!
• Kontrollieren Sie vor jeder Fahrt, ob die Befestigung des Dynamos fest sitzt. Der Dyna-
mo kann sich sonst während der Fahrt lösen.
GEFAHR
Beschädigungs- und Unfallgefahr!
• Kontrollieren Sie vor jeder Fahrt, ob der Dynamo richtig eingestellt ist, da
sonst der Reifen beschädigt werden kann. Beschädigungs- und Unfallgefahr!
Die Beleuchtungsanlage wird mittels des Einschaltknopfes am Dynamo eingeschaltet. Zie-
hen Sie den Dynamo vom Reifen weg, wenn Sie ihn wieder ausschalten wollen.

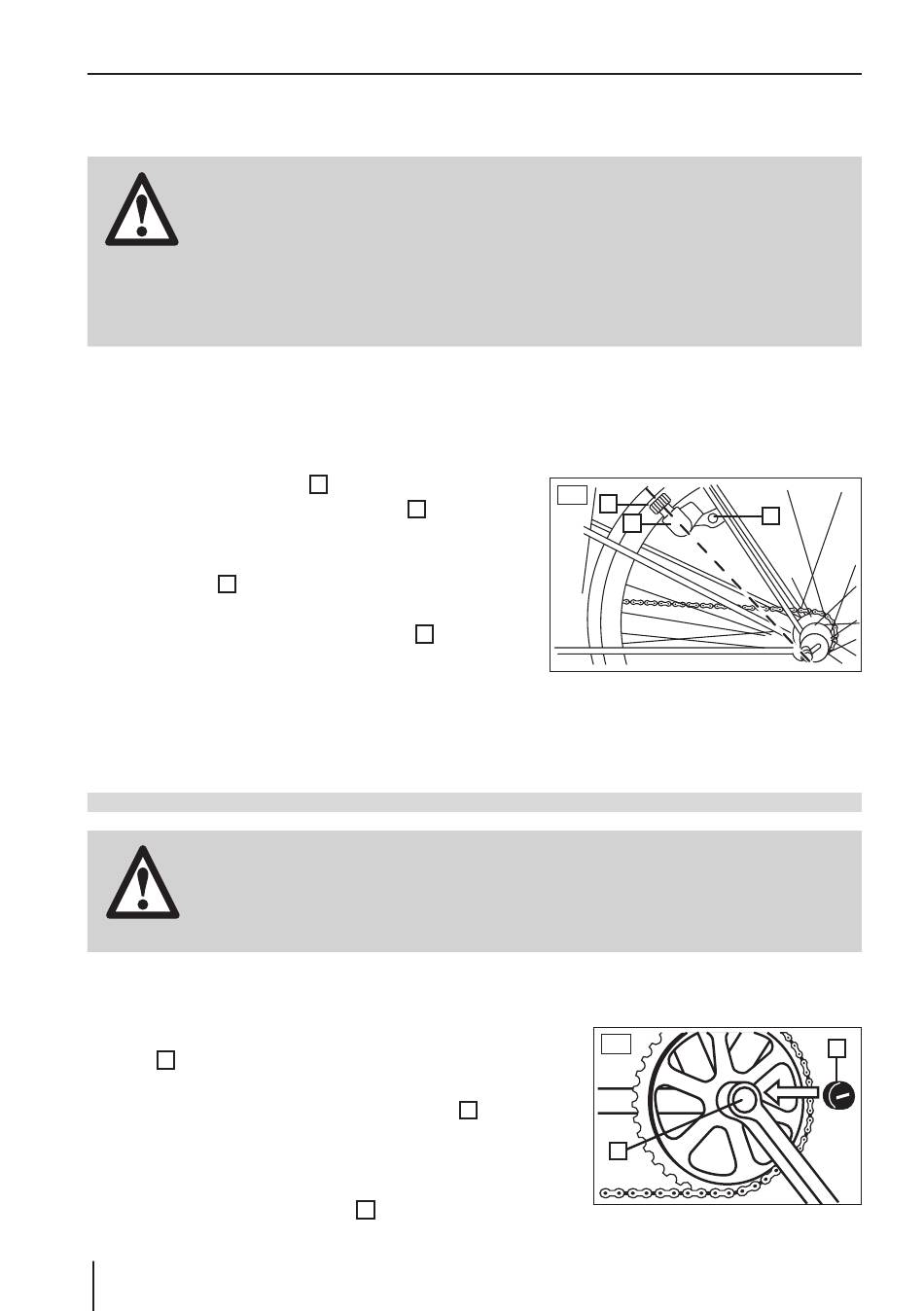

DYNAMO EINSTELLEN

1. Lösen Sie die Schraube
2. Richten Sie die Dynamo-Mittelachse
die Radachse aus.
3. Stellen Sie die Position des Dynamos so ein, dass
das Reibrad (Abb. AG) bei eingeschaltetem Dyna-
2
mo mit der ganzen Breite am Reifen anliegt.
4. Ziehen Sie die Befestigungsschraube
Drehmomentvorgabe wieder fest an (s. Kapitel Dreh-
momentvorgabe).
TRETLAGER & -KURBEL
• Prüfen Sie regelmäßig ob die Verschraubung der Tretkurbel fest sitzt. Die Pedalarme
können sich sonst lösen und die Tretkurbel samt Innenlager kann beschädigt wer-
den. Beschädigungs- und Unfallgefahr!
GEFAHR

TRETKURBEL NACHZIEHEN

1. Entfernen Sie (falls vorhanden) beidseitig die Abdeckkap-
pen (Abb. AH) z.B. mit Hilfe eines Schraubendre-
1
hers.
2. Ziehen Sie die darunter liegende Schraube
nach Modell, mit einem 8-mm-Innensechskant-Schlüssel
oder einer Spezialnuss lt. Drehmomentvorgabe fest an (s.
Kapitel Drehmomentvorgaben).
3. Stecken Sie die Abdeckkappe
DE 24
(Abb. AG).
3
(Abb. AG) auf
1
(Abb. AG) lt.
3
(Abb. AH), je
2
(Abb. AH) wieder auf.
1
AG
2
1
AH
2
3
1
