LENKER

A-HEAD-VORBAU

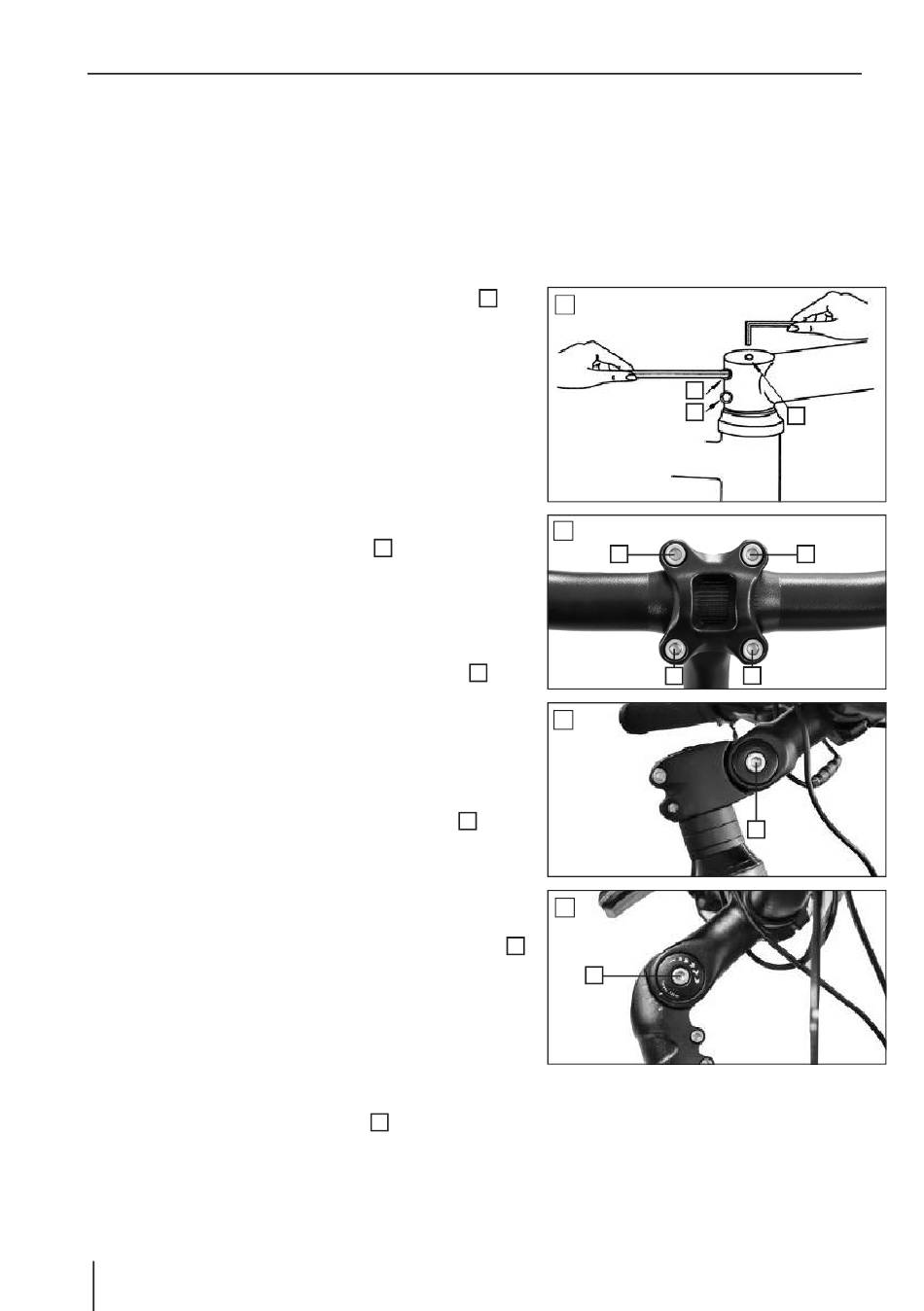

Beim A-Head-Vorbau kann die Lenkerposition, die Lenkerneigung und, je nach Modell, auch
die Winkeleinstellung eingestellt werden. Die Lenkerhöhe ist jedoch nicht einstellbar.
POSITION EINSTELLEN
1. Lösen Sie die seitlichen Klemmschrau ben
(Abb. F) des Vorbaus mit einem 4 bzw. 5-mm-
Innensechskant-Schlüssel.
2. Richten Sie den Lenker aus.
3. Ziehen Sie die Klemmschrauben wieder fest an
(s. Kapitel Drehmomentvorgaben).
NEIGUNG EINSTELLEN
1. Lösen Sie zunächst die Klemmspindel-
Schrauben der Lenker-Muffe
einem 5-mm-Innensechskant-Schlüssel.
2. Stellen Sie den Neigungswinkel des Lenkers ein.
3. Drehen Sie die Lenker-Anbauteile (z.B.
Bremshebel) zurück in die Ausgangs position.
4. Ziehen Sie die Klemmspindel-Schrauben
(Abb. G) wieder fest an (s. Kapitel
Drehmomentvorgaben).
VORBAUWINKEL EINSTELLEN
1. Lösen Sie die seitliche Klemmschraube
H/I) mit einem 5- bzw. 6-mm-Innensechskant-
Schlüssel.
2. Stellen Sie nun den gewünschten Winkel am
Vorbau ein.
3. Ziehen Sie anschließend die Klemmschraube
(Abb. H/I) lt. Drehmomentvorgabe wieder fest an
(s. Kapitel Drehmomentvorgaben).
LENKUNGSSPIEL EINSTELLEN
Um das Spiel in der Lenkung einzustellen, ziehen
Sie die obere Einstellschraube
5-mm-Innensechskant-Schlüssel nach. Die
Einstellschraube sollte so weit angezogen werden,
bis das Lager spielfrei ist. Sie muss nicht zwingend
fest angezogen sein.
DE 18
