GANGSCHALTUNG
SHIMANO NEXUS INTER 7
SCHALTUNG EINSTELLEN
1. Schalten Sie den Drehgriff vom 1. in den 4. Gang.

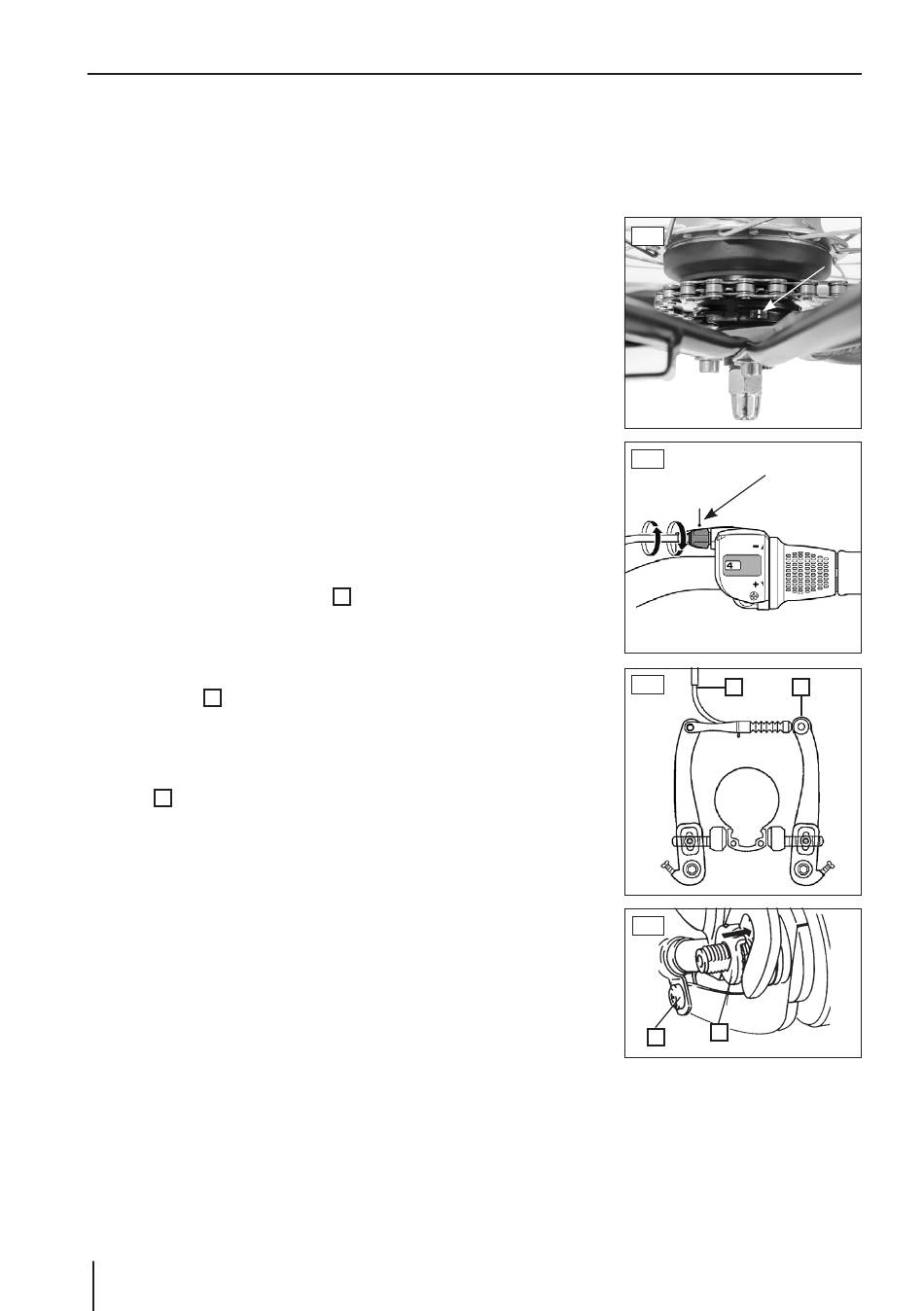

2. Prüfen Sie die aktuelle Schalteinstellung, indem Sie sich die
beiden gelben Markierungen an der Hinterradnabe an-
schauen (s. Abb. BA). Die Schaltung ist richtig eingestellt,
wenn beide Markierungen genau gegenüber auf einer Höhe
liegen.
3. Sie stellen die Schaltung nach, indem Sie an der schwarzen
Einstellschraube am Drehgriff der Gangschaltung drehen (s.
Abb. BB).
4. Überprüfen Sie die korrekte Funktion der Schaltung durch
mehrmaliges Durchschalten der Gänge.
HINTERRAD AUSBAUEN
1. Schalten Sie den Drehgriff in den 1. Gang.
2. Hängen Sie den Bremszug
um das Laufrad später einfacher herausnehmen zu kön-
nen.*
3. Lösen Sie den Bremsgegenhalter auf der linken Seite des
Fahrrades (Abb. BD)
1
4. Lösen Sie die Achsmuttern auf beiden Seiten des Hinter-
rades mit einem 15-mm-Schlüssel.
5. Nehmen Sie die beiden Achsmuttern samt Sicherungsschei-
ben (Abb. BD) von der Achse ab.
2
6. Ziehen Sie das Hinterrad aus dem Ausfallende heraus.
7. Um das Hinterrad vom Schaltzug zu lösen, drehen Sie den
Sicherungsring (Abb. BE) um ca. 45 Grad gegen den Uhrzei-
gersinn. Sie können jetzt den Sicherungsring sowie den
Schaltarm vom Hinterrad trennen.
*nur bei Modellen mit einer Hinterrad-V-Brake-Felgenbremse
DE 38
(Abb. BC) aus seiner Führung,
1
BA
BB
BC
1 2
BD
2
1
