SHIMANO NEXUS INTER 7

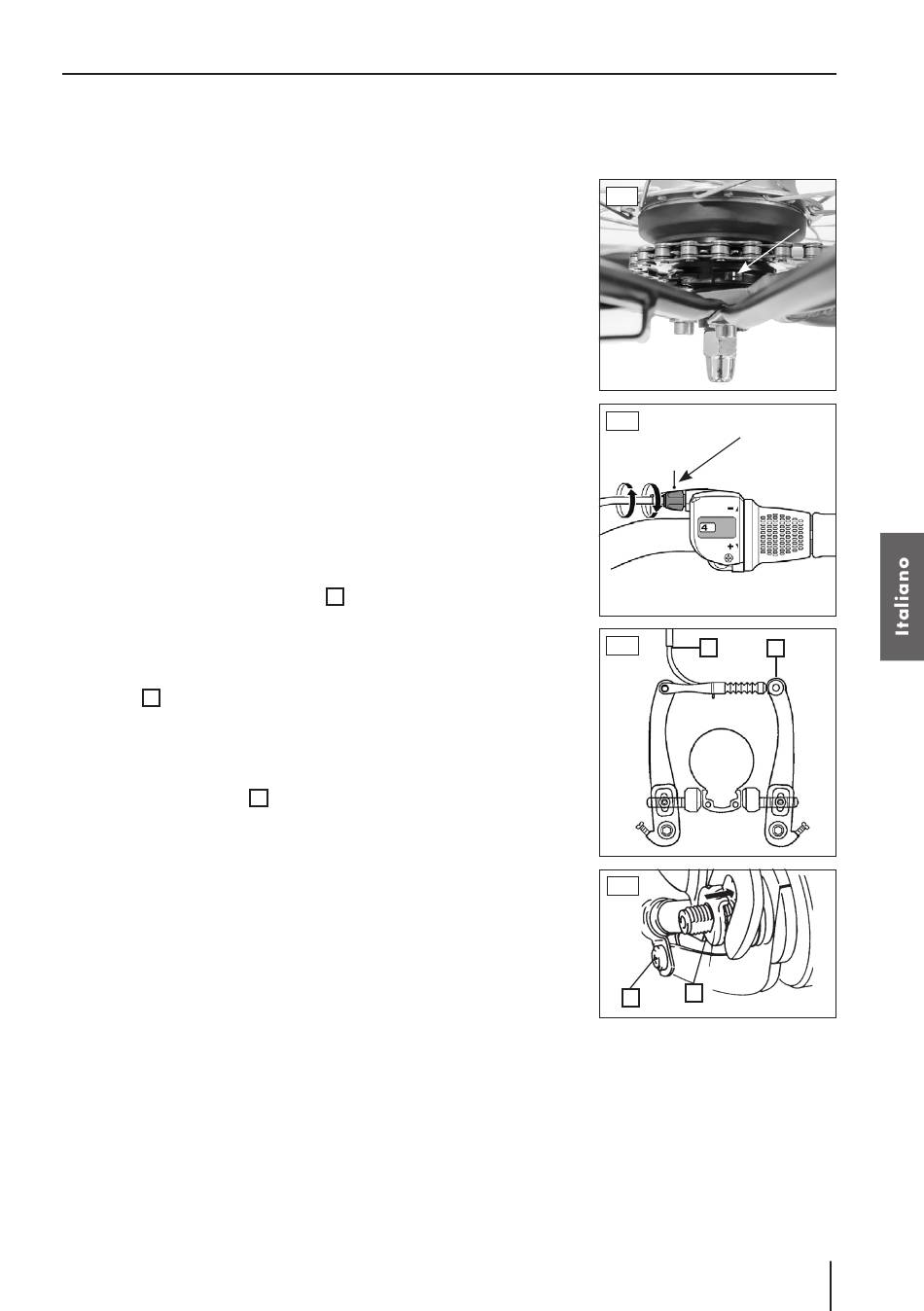

REGOLAZIONE DEL CAMBIO
1. Impostare la manopola girevole dalla 1° alla 4° marcia.
2. Controllare l'impostazione del cambio corrente tenendo sot-
to controllo entrambe le tacche gialle sul mozzo della ruota
posteriore (Fig. BA). Il cambio risulta regolato in modo corret-
to se entrambe le tacche si trovano esattamente in corri-
spondenza alla stessa altezza.
3. Eseguire una regolazione secondaria del cambio facendo
ruotare la vite di regolazione nera sulla manopola girevole
della leva del cambio (Fig. BB).
4. Verificare il corretto funzionamento del cambio cambiando
più volte le marce.
SMONTAGGIO DELLA RUOTA POSTERIORE
1. Impostare la manopola girevole sulla 1° marcia.
2. Rimuovere il tirante del freno
poter estrarre in modo più semplice la ruota in un secondo
momento. *
3. Allentare il controtesta del freno sul lato sinistro della bici-
cletta (Fig. BD).
1
4. Allentare i dadi dell'asse su entrambi i lati della ruota poste-
riore con una chiave da 15 mm.
5. Rimuovere dall'asse entrambi i dadi dell'asse insieme alle
rosette di sicurezza
6. Estrarre la ruota posteriore dal forcellino.
7. Per rimuovere la ruota posteriore dal tirante del cambio, far
ruotare di 45° circa l'anello di sicurezza (Fig. BE) in senso
antiorario. A questo punto, è possibile scollegare l'anello di
sicurezza e il braccio dalla ruota posteriore.
* Solo per i modelli dotati di un freno sul cerchione V-Brake alla ruota posteriore
(Fig. BC) dalla sua guida per
1
(Fig. BD).
2
LEVA DEL CAMBIO
BA
BB
BC
1
2
BD
2
1
IT 39
