2. Stellen Sie die Vorspannung mittels der Klemm-
Mutter (Abb. X) ein.
2
3. Drücken Sie den Schnellspann-Hebel
wieder zurück. Der Hebel muss vollständig anlie-
gen.

FALTRAHMEN

• Vergewissern Sie sich vor jeder Fahrt, dass der Schließmechanismus des Rahmens ein-
gerastet ist und der Schnellspanner fest sitzt. Der Rahmen kann sonst während der
Fahrt umklappen. Unfallgefahr!
GEFAHR

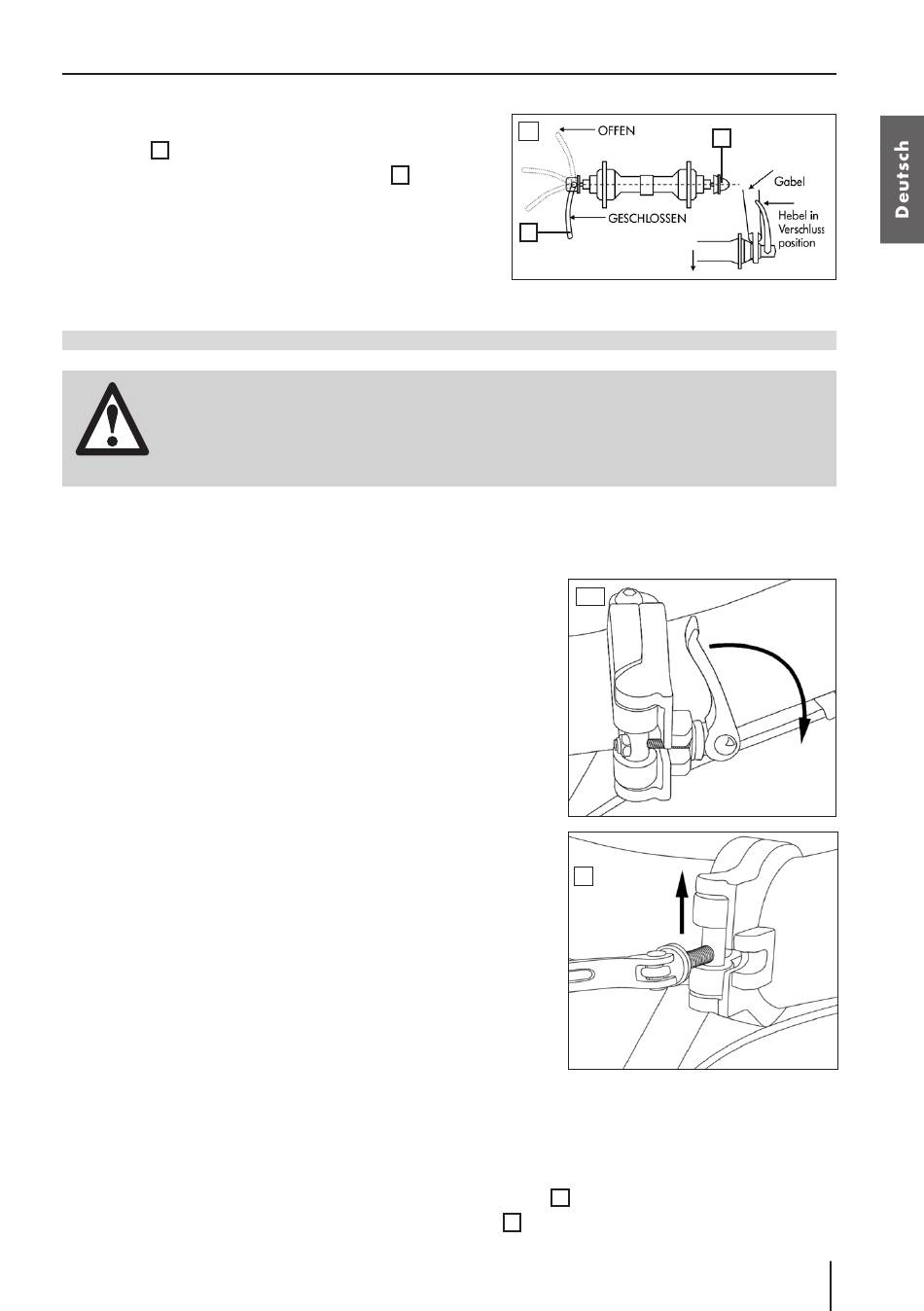

ALU-FALTRAHMEN 1
RAHMEN EINKLAPPEN
1. Lösen Sie den Schnellspanner des Rahmens (Abb. Y1).
2. Drehen Sie den kompletten Schnellspanner um mind.
90° Richtung Hinterrad.
3. Drücken Sie anschließend den Schnellspanner nach
oben (vgl. Abb. Z).
4. Klappen Sie den Rahmen ein.
RAHMEN AUSKLAPPEN
1. Drücken Sie den Schnellspanner nach oben (Abb. Z) und
klappen Sie gleichzeitig den Rahmen bis zum Anschlag
aus. Der Schließmechanismus muss hörbar ein rasten.
2. Drehen Sie den kompletten Schnellspanner in Richtung
Vorderrad.
3. Schließen Sie den Schnellspanner, indem Sie den Hebel
umlegen (s. auch Kapitel Schnellspanner).
ALU-FALTRAHMEN 2
RAHMEN EINKLAPPEN
1. Drehen Sie die Hebelsicherung aus dem Hebel heraus
2. Lösen Sie den Hebel des Rahmenschnellspanners
X
(Abb. X)
1
1
1
(Abb. Y2), indem Sie ihn in Richtung
2
SCHNELLSPANNER • FALTRAHMEN
2
Y1
Z
(Abb. Y2).
