LENKER
NEIGUNG EINSTELLEN
1. Lösen Sie die Klemmspindel-Schraube
5- bzw. 6-mm-In nen sechskant-Schlüssel.
2. Stellen Sie den Neigungswinkel des Lenkers ein.
3. Drehen Sie die Lenker-Anbauteile (z.B. Bremshebel) zurück in die Ausgangs position.
4. Ziehen Sie die Klemmspindel-Schraube
fest an (s. Kapitel Drehmomentvorgaben).

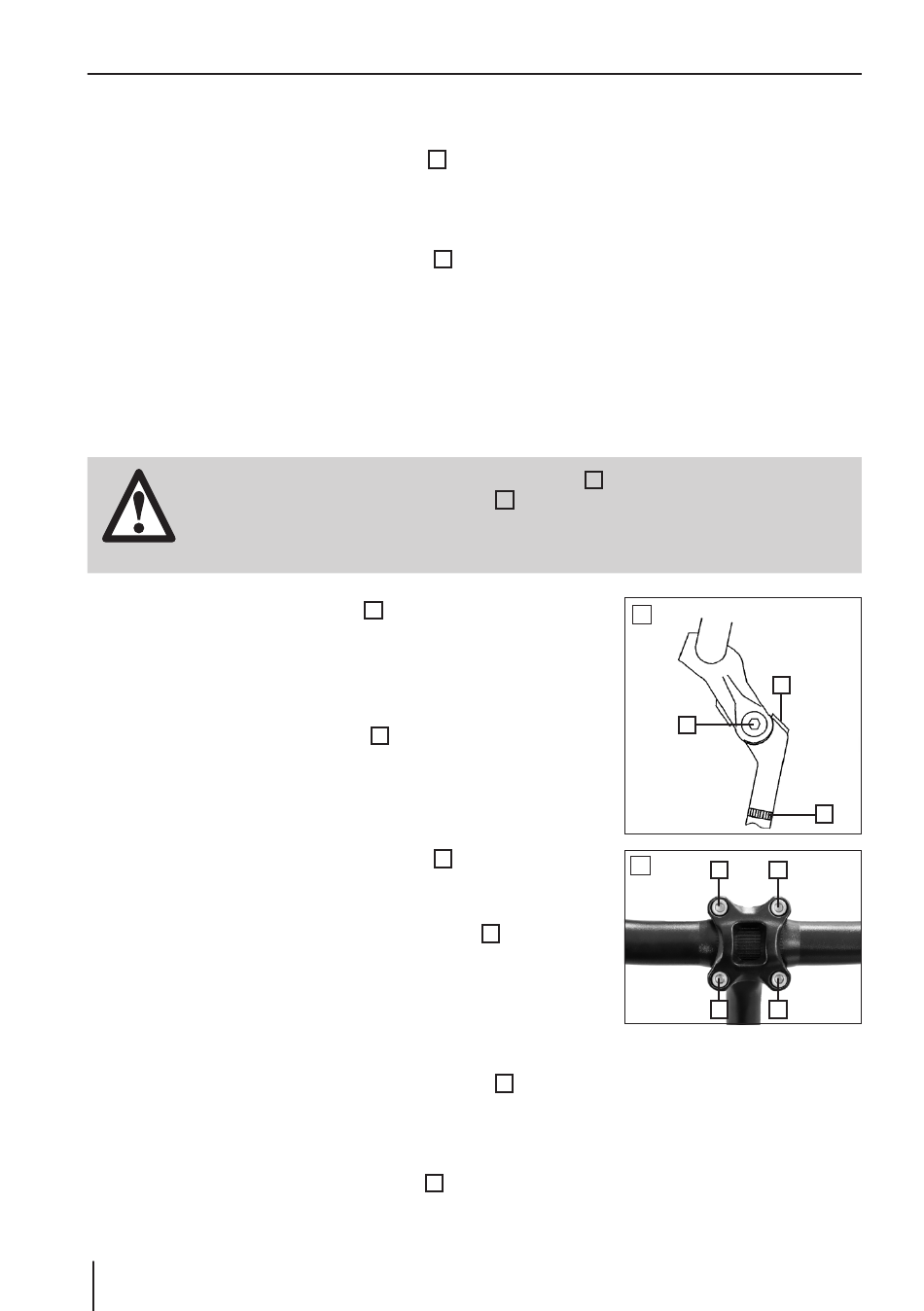

LENKER-VORBAU MIT WINKELVERSTELLUNG

POSITION UND HÖHE EINSTELLEN
• Der Lenker-Vorbau darf höchstens bis zur Markierung
Die Markierung der Mindesteinstecktiefe
gungs- und Unfallgefahr! - Bei Missachtung keine Gewährleistung!
GEFAHR
1. Lösen Sie die Klemmschraube
Innensechskant-Schlüssel.
2. Sie können nun die Lenkerposition bzw. den Lenker-Vorbau
in der Höhe einstellen. Beachten Sie hierbei unbedingt die
Markierung der Mindesteinstecktiefe.
3. Ziehen Sie die Klemmschraube
vorgabe wieder fest an (s. Kapitel Drehmomentvorgaben).

VORBAUWINKEL EINSTELLEN

1. Lösen Sie die seitliche Klemmschraube
einem 6-mm-Innensechskant-Schlüssel.
2. Stellen Sie nun den gewünschten Winkel am Vorbau ein.
3. Ziehen Sie anschließend die Klemmschraube
Drehmomentvorgabe wieder fest an (s. Kapitel Drehmo-
mentvorgaben).

LENKERNEIGUNG EINSTELLEN

1. Lösen Sie zunächst die Klemmbock-Schrauben
Lenkerbefestigung mit einem 4- bzw. 5-mm-Innensechskant-
Schlüssel.
2. Stellen Sie den Neigungswinkel des Lenkers ein.
3. Ziehen Sie die Klemmbock-Schrauben
an (s. Kapitel Drehmomentvorgaben).
DE 12
(Abb. C + D), je nach verbauter Variante, mit einem
2
(Abb. C +D) gemäß Drehmomentvorgabe wieder
2
(Abb. F) darf nicht sichtbar sein. Beschädi-
2
(Abb. F) mit einem 6-mm-
1
(Abb. F) lt. Drehmoment-
1
(Abb. F) mit
3
(Abb. F) lt.
3
(Abb. G) der
1
(Abb. G) wieder fest
1
(Abb. F) herausgezogen werden!
2
F
3
G
1
1
1
2
1
1
