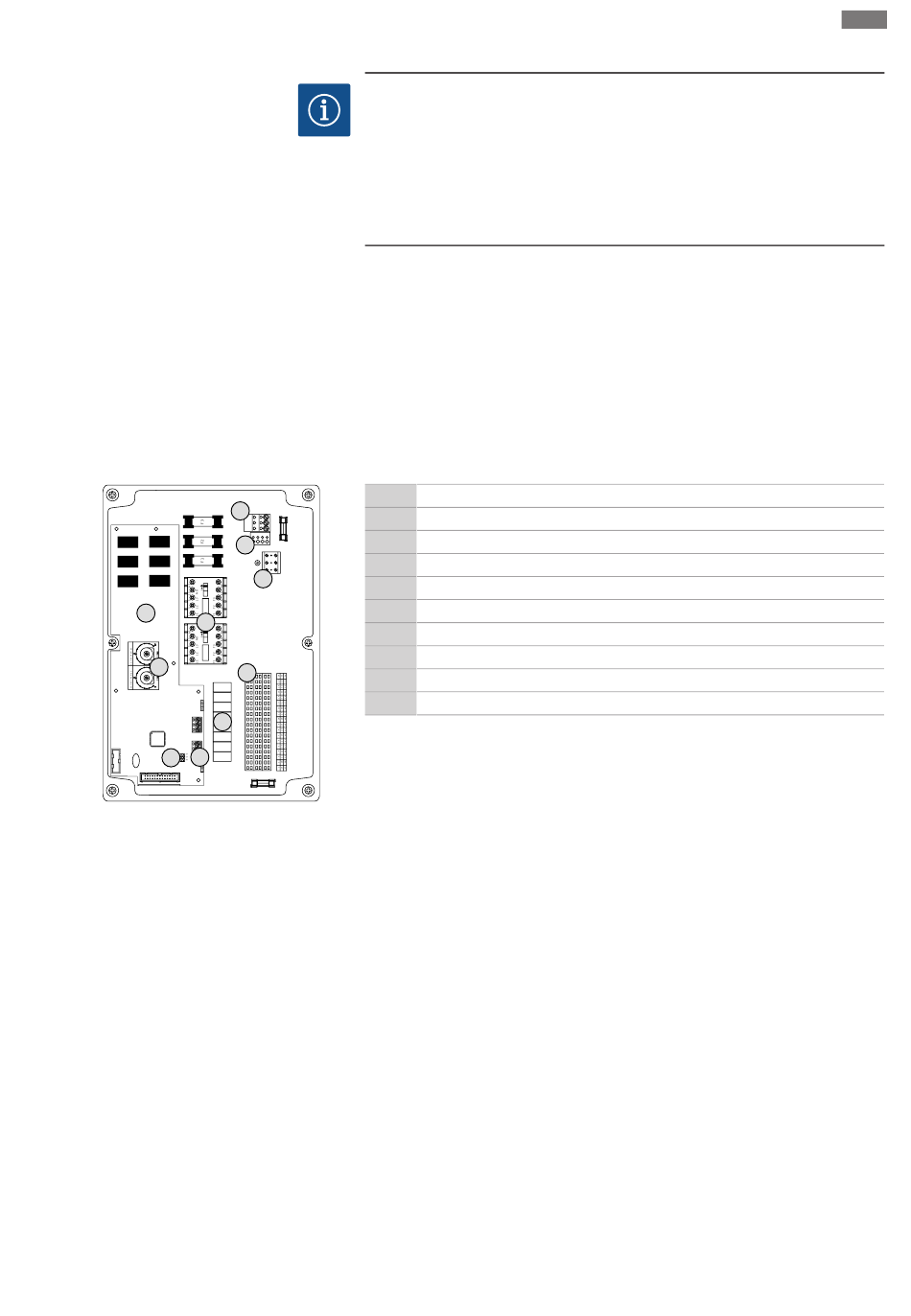

6.5.1 Komponentlere genel bakış: Wilo-
Control EC-Booster
1
2
7
5
8
4
6
9
10
Fig. 2: Control EC-B 2...
Montaj ve kullanma kılavuzu Wilo-Control EC/ECe-Booster
All manuals and user guides at all-guides.com
Kurulum
DUYURU
• Bağlı tüketicilerin sistem empedansına ve maks. kumanda edilme/saate bağlı olarak
gerilim dalgalanmaları ve/veya gerilim düşmeleri meydana gelebilir.
• Blendajlı kablolar kullanıldığında, blendajı tek taraflı olarak kumanda cihazında
topraklama rayı üzerine yerleştirin!
• Bağlantının daima bir elektrik uzmanı tarafından yapılmasını sağlayın!
• Bağlı pompaların ve sinyal vericilerin montaj ve kullanma kılavuzunu dikkate alın.
▪ Elektrik şebekesi bağlantısının akımı ve voltajı, tip levhası üzerindeki verilerle uyumlu
olmalıdır.
▪ Yerel yönetmelikler uyarınca şebeke taraflı sigortaları gerçekleştirin.
▪ Hat koruma şalterleri kullanıldığında, devre özelliğini bağlı pompalar uyarınca seçin.
▪ FI-koruma şalterleri (RCD, tip A, sinüs şeklinde akım, her akım türüne duyarlı) kurulursa,
yerel yönetmeliklere uyun.
▪ Bağlantı kablolarını yerel yönetmelikler uyarınca döşeyin.
▪ Döşeme sırasında bağlantı kablosuna hasar vermeyin.
▪ Kumanda cihazını ve tüm elektrikli tüketicileri topraklayın.
1 Klemens bloğu: Elektrik şebekesi bağlantısı
2 Şebeke gerilimi ayarı
3 Klemens bloğu: Toprak (PE)
4 Klemens bloğu: Kumanda/sensör sistemi
3
5 Kontaktör kombinasyonları
6 Çıkış rölesi
7 Kumanda devre kartı
8 Motor akımı denetlemesi için potansiyometre
9 ModBus RTU: RS485-Arayüz
10 ModBus RTU: Terminasyon/polarizasyon için jumper
