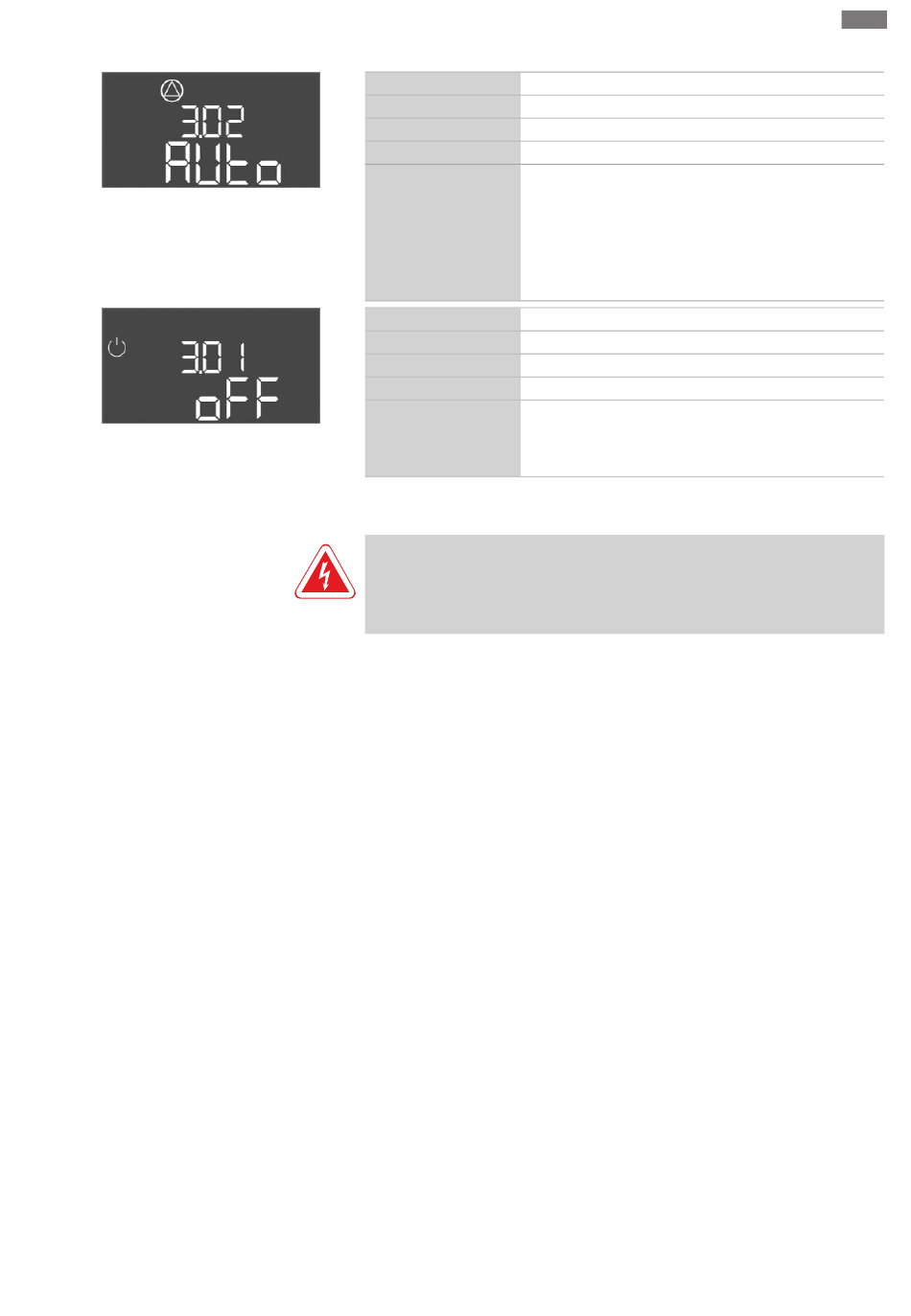

Fig. 64: Menü 3.02
Fig. 65: Menü 3.01
8.3.1 Motor akım denetlemesini
ayarlama
Montaj ve kullanma kılavuzu Wilo-Control EC/ECe-Booster
All manuals and user guides at all-guides.com
Devreye alma
Menü no.
Açıklama
Değer aralığı
Fabrika ayarı
Açıklama
Menü no.
Açıklama
Değer aralığı
Fabrika ayarı
Açıklama
TEHLİKE
Elektrik akımından kaynaklanan ölüm tehlikesi!
Açık kumanda cihazındaki çalışmalarda ölüm tehlikesi vardır! Komponentler elektrik
altında! Çalışmaların daima bir elektrik uzmanı tarafından yapılmasını sağlayın.
Motor akımı izlemesinin güncel değerini gösterme
1. Kumanda düğmesine 3 sn basın.
⇒ Menü 1.00 görüntülenir.
2. Menü 4.00 görüntülenene kadar kumanda düğmesini çevirin.
3. Kumanda düğmesine basın.
⇒ Menü 4.01 görüntülenir.
4. Menü 4.25 ila 4.27 görüntülenene kadar kumanda düğmesini çevirin.
⇒ Menü 4.25: Pompa 1 için ayarlanmış motor akımını gösterir.
⇒ Menü 4.26: Pompa 2 için ayarlanmış motor akımını gösterir.
⇒ Menü 4.27: Pompa 3 için ayarlanmış motor akımını gösterir.
▶ Motor akımı izlemesinin güncel değeri kontrol edildi.
Ayarlanan değeri, tip levhası üzerindeki bilgiyle karşılaştırın. Ayarlanmış değer, tip
levhası üzerindeki bilgiden farklıysa, değeri uyarlayın.
Motor akımı izlemesi için değeri uyarlama
‡
Motor akımı izlemesinin ayarları kontrol edildi.
1. Menü 4.25 ila 4.27 görüntülenene kadar kumanda düğmesini çevirin.
⇒ Menü 4.25: Pompa 1 için ayarlanmış motor akımını gösterir.
⇒ Menü 4.26: Pompa 2 için ayarlanmış motor akımını gösterir.
⇒ Menü 4.27: Pompa 3 için ayarlanmış motor akımını gösterir.
2. Kumanda cihazını açın.
TEHLİKE! Elektrik akımı nedeniyle ölüm tehlikesi! Açık kumanda cihazındaki
çalışmalarda ölüm tehlikesi vardır! Bu çalışma sadece bir elektrik teknisyeni
tarafından yürütülmelidir!
3. Bir tornavidayla motor akımını potansiyometre (bkz. Komponentlere genel bakış)
üzerinden düzeltin. Değişiklikleri doğrudan ekrandan okuyun.
4. Tüm motor akımları düzeltiyse, kumanda cihazını bağlayın.
3.02 ... 3.04
İşletim tipi pompa 1 ... pompa 3
off, Hand, Auto
Auto
off = Pompa kapatılmış
Hand = Düğmeye basıldığı sürece pompanın manuel
işletimi.
Auto = Seviye kumandasına bağlı olarak pompanın
otomatik işletimi
DUYURU! İlk konfigürasyon için değeri "off" olarak
değiştirin!
3.01
Pompaları serbestleştirme
on, off
off
off = Pompalar kilitlenmiş ve başlatılamıyor.
DUYURU! Manuel işletim veya zorunlu olarak açılması da
mümkün değildir!
on = Pompalar ayarlanan işletim tipine göre açılır/kapatılır
