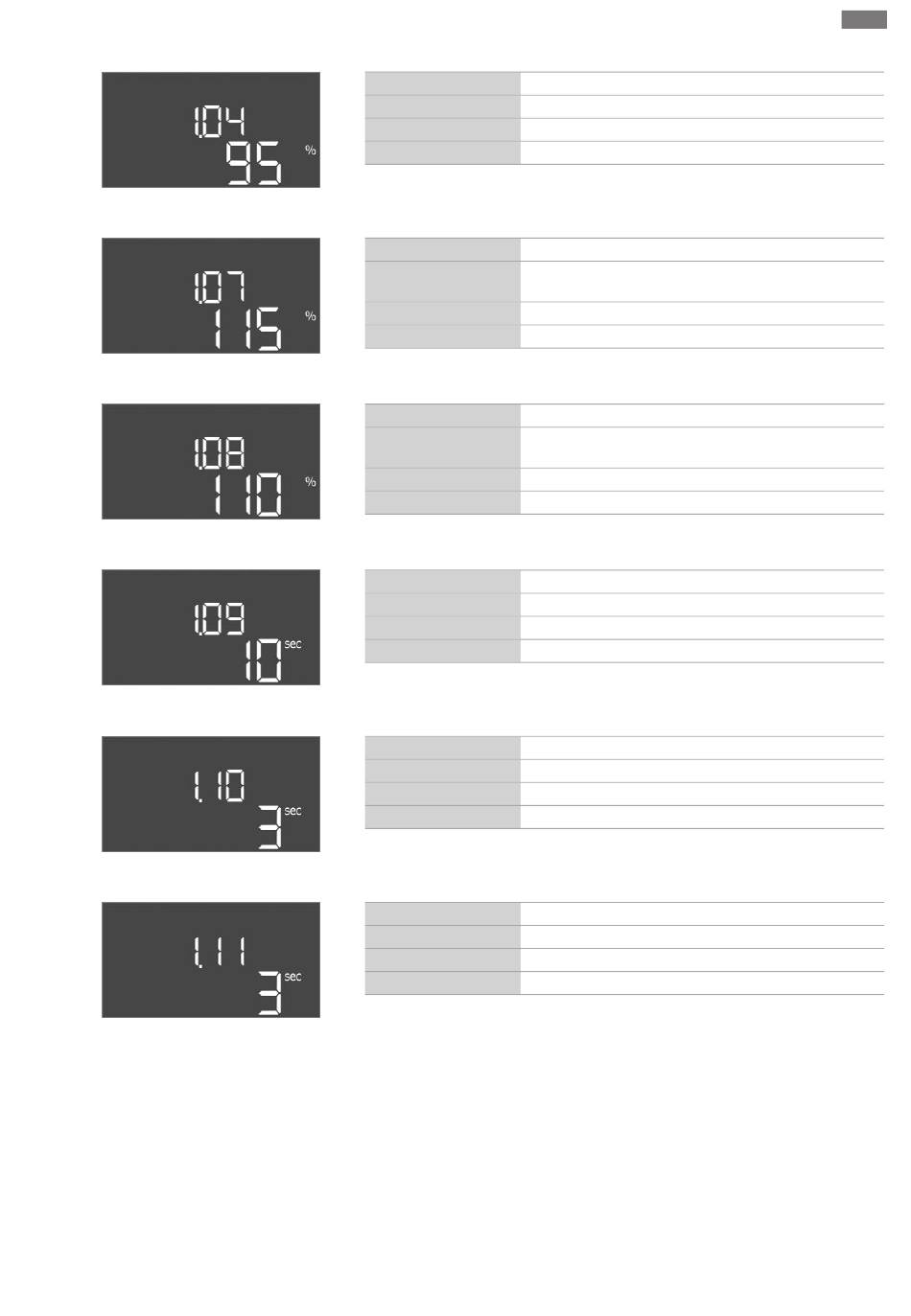

Fig. 53: Menü 1.04
Fig. 54: Menü 1.07
Fig. 55: Menü 1.08
Fig. 56: Menü 1.09
Fig. 57: Menü 1.10
Fig. 58: Menü 1.11
Montaj ve kullanma kılavuzu Wilo-Control EC/ECe-Booster
All manuals and user guides at all-guides.com
Devreye alma
Menü no.
Açıklama
Değer aralığı
Fabrika ayarı
Menü no.
Açıklama
Değer aralığı
Fabrika ayarı
Menü no.
Açıklama
Değer aralığı
Fabrika ayarı
Menü no.
Açıklama
Değer aralığı
Fabrika ayarı
Menü no.
Açıklama
Değer aralığı
Fabrika ayarı
Menü no.
Açıklama
Değer aralığı
Fabrika ayarı
Menü 2: Fieldbus bağlantısı ModBus
ModBus RTU üzerinden bağlantı için kumanda cihazı bir RS485 arayüzü ile donatılmıştır.
Arayüz üzerinden çeşitli parametreler okunabilir ve kısmen değiştirilebilir de. Bu sırada
kumanda cihazı Modbus-Slave olarak çalışır. Her bir parametreye genel bakışın yanı sıra
kullanılan veri tiplerinin açıklaması, ekte resmedilmiştir. ModBus arayüzünün kullanımı
için, aşağıdaki menülerdeki ayarları yapın:
1.04
Pompanın açma eşiği, basınç hedef değerden % cinsinde
% 75 ... 99
% 95
1.07
Temel yük pompası kapatma eşiği, basınç hedef değerden
% cinsinde
% 101 ... 125
% 115
1.08 (Sadece "Control EC-Booster")
Pik yük pompası kapatma eşiği, basınç hedef değerden %
cinsinde
% 101 ... 125
% 110
1.09
Temel yük pompası kapatma gecikmesi
0 ... 180 sn
10 sn
1.10
Pik yük pompası açma gecikmesi
0 ... 30 sn
3 sn
1.11
Pik yük pompası kapatma gecikmesi
0 ... 30 sn
3 sn
