6.5.6 Síťová přípojka: Čerpadlo s
variabilními otáčkami
(elektronicky řízená čerpadla)
5
2 4 6
L1 L2 L3
~
FC
~
L N
~
~

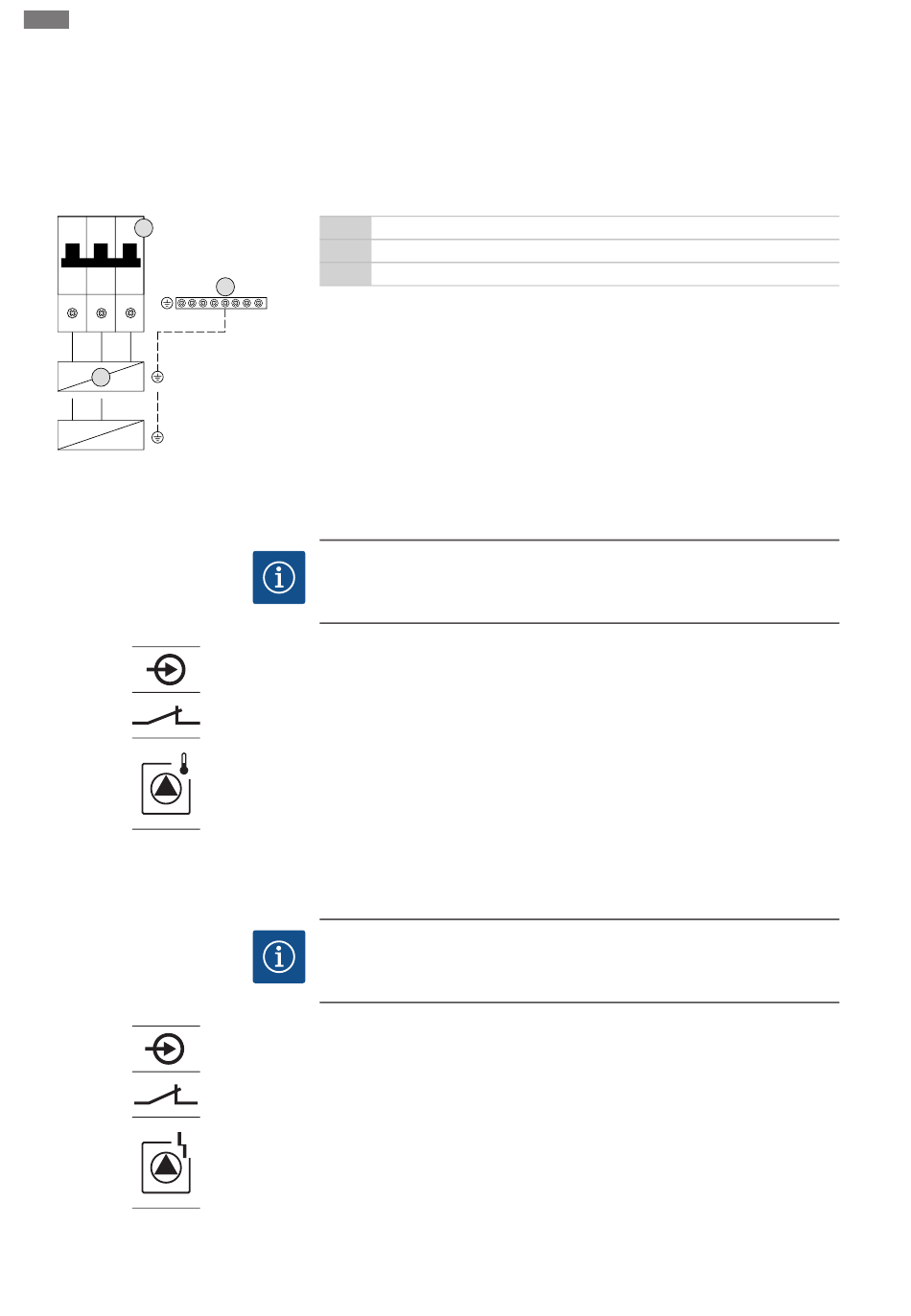

Fig. 11: Připojení čerpadla
6.5.7 Připojení termické kontroly
motoru
x
Fig. 12: Symbol pro přehled připojení
6.5.8 Připojení chybového hlášení
frekvenčního měniče
x
Fig. 13: Symbol pro přehled připojení
1050
All manuals and user guides at all-guides.com
Instalace
Přesné nastavení kontroly napájení motoru lze provést během uvedení do provozu. Zde
lze pomocí menu zobrazit následující hodnoty:
▪ Aktuálně naměřený provozní proud čerpadla (menu 4.29-4.31)
▪ Nastavený jmenovitý proud kontroly motoru (menu 4.25-4.27)
3 Svorkovnice: Zem (PE)
5 Jistič vedení
FC Frekvenční měnič
3
Přívodní kabely nainstalované zákazníkem protáhněte kabelovou průchodkou a
upevněte. Vodiče připojte na jistič vedení dle schématu zapojení.
OZNÁMENÍ! Připojení je možné pouze na spínacím přístroji Wilo-Control EC-B!
OZNÁMENÍ
Nesmí být přítomno externí napětí!
Externí napětí konstrukční součást zničí.
Na každé čerpadlo lze připojit snímač termické kontroly motoru pomocí bimetalových
čidel. Nepřipojujte žádný senzor PTC- a Pt100!
Přívodní kabely nainstalované zákazníkem protáhněte kabelovou průchodkou a
upevněte. Vodiče připojte na svorkovnici podle schématu zapojení. Čísla svorek
přehledu připojení jsou uvedena na krytu. „x" v symbolu udává příslušné čerpadlo:
▪ 1 = čerpadlo 1
▪ 2 = čerpadlo 2
▪ 3 = čerpadlo 3
OZNÁMENÍ! Připojení je možné pouze na spínacím přístroji Wilo-Control ECe-B!
OZNÁMENÍ
Nesmí být přítomno externí napětí!
Externí napětí konstrukční součást zničí.
Na každé čerpadlo lze připojit externí chybové hlášení frekvenčního měniče. Výstup
frekvenčního měniče musí fungovat jako rozpínací kontakt!
Přívodní kabely nainstalované zákazníkem protáhněte kabelovou průchodkou a
upevněte. Vodiče připojte na svorkovnici podle schématu zapojení. Čísla svorek
přehledu připojení jsou uvedena na krytu. „x" v symbolu udává příslušné čerpadlo:
▪ 1 = čerpadlo 1
▪ 2 = čerpadlo 2
▪ 3 = čerpadlo 3
