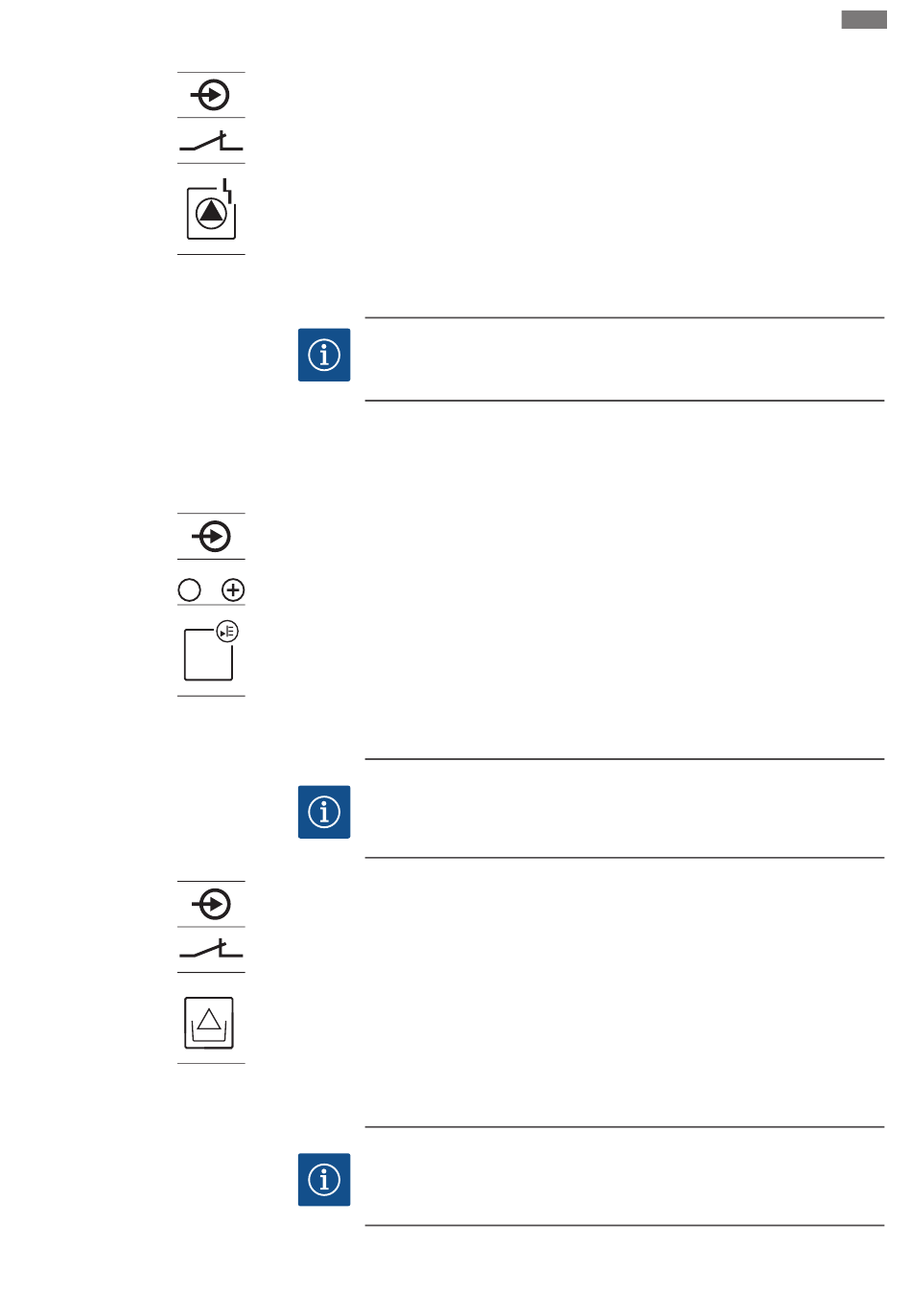

Fig. 13: Символ огляду під'єднання
6.5.9 Під'єднання датчика тиску
4-20 mA
In
p
Fig. 14: Символ огляду під'єднання
6.5.10 Під'єднання захисту від сухого
ходу (нестача води)
!
Fig. 15: Символ огляду під'єднання
6.5.11 Під'єднання «Extern OFF»:
дистанційне вимкнення
Iнструкція з монтажу та експлуатації Wilo-Control EC/ECe-Booster
All manuals and user guides at all-guides.com
Встановлення
Для кожного насоса можна під'єднати зовнішнє повідомлення про несправність
частотного перетворювача. Вихід частотного перетворювача має працювати як
нормальнозамкнутий контакт!
Прокладений на місці встановлення під'єднувальний кабель провести через
кабельні вводи та закріпити. Під'єднати жили до клемної панелі відповідно до
схеми під'єднань. Номер клеми видно в огляді під'єднань на кришці. «х» у
символі вказує на відповідний насос:
▪ 1 = насос 1;
▪ 2 = насос 2;
▪ 3 = насос 3.
ВКАЗІВКА
Не подавайте сторонню напругу!
Подана стороння напруга руйнує компонент.
Реєстрація тиску здійснюється через аналоговий датчик тиску 4–20 мА.
Прокладений на місці встановлення під'єднувальний кабель провести через
кабельні вводи та закріпити. Під'єднати жили до клемної панелі відповідно до
схеми під'єднань. Номер клеми видно в огляді під'єднань на кришці.
ВКАЗІВКА! Використовуйте екрановані під'єднувальні кабелі! Установлюйте
екранування з однієї сторони!
ВКАЗІВКА! Зважайте на правильну полярність датчика тиску! Не під'єднуйте
активний датчик тиску.
ВКАЗІВКА
Не подавайте сторонню напругу!
Подана стороння напруга руйнує компонент.
Рівень нестачі води (захист від сухого ходу) можна додатково контролювати за
допомогою поплавкового або манометричного вимикача.
▪ Контакт розімкнений: сухий хід.
▪ Контакт замкнений: сухий хід відсутній.
На заводі клеми обладнано перемичкою.
Прокладений на місці встановлення під'єднувальний кабель провести через
кабельні вводи та закріпити. Видалити перемичку та під'єднати жили до клемної
панелі відповідно до схеми під'єднань. Номер клеми видно в огляді під'єднань
на кришці.
ВКАЗІВКА
Не подавайте сторонню напругу!
Подана стороння напруга руйнує компонент.
