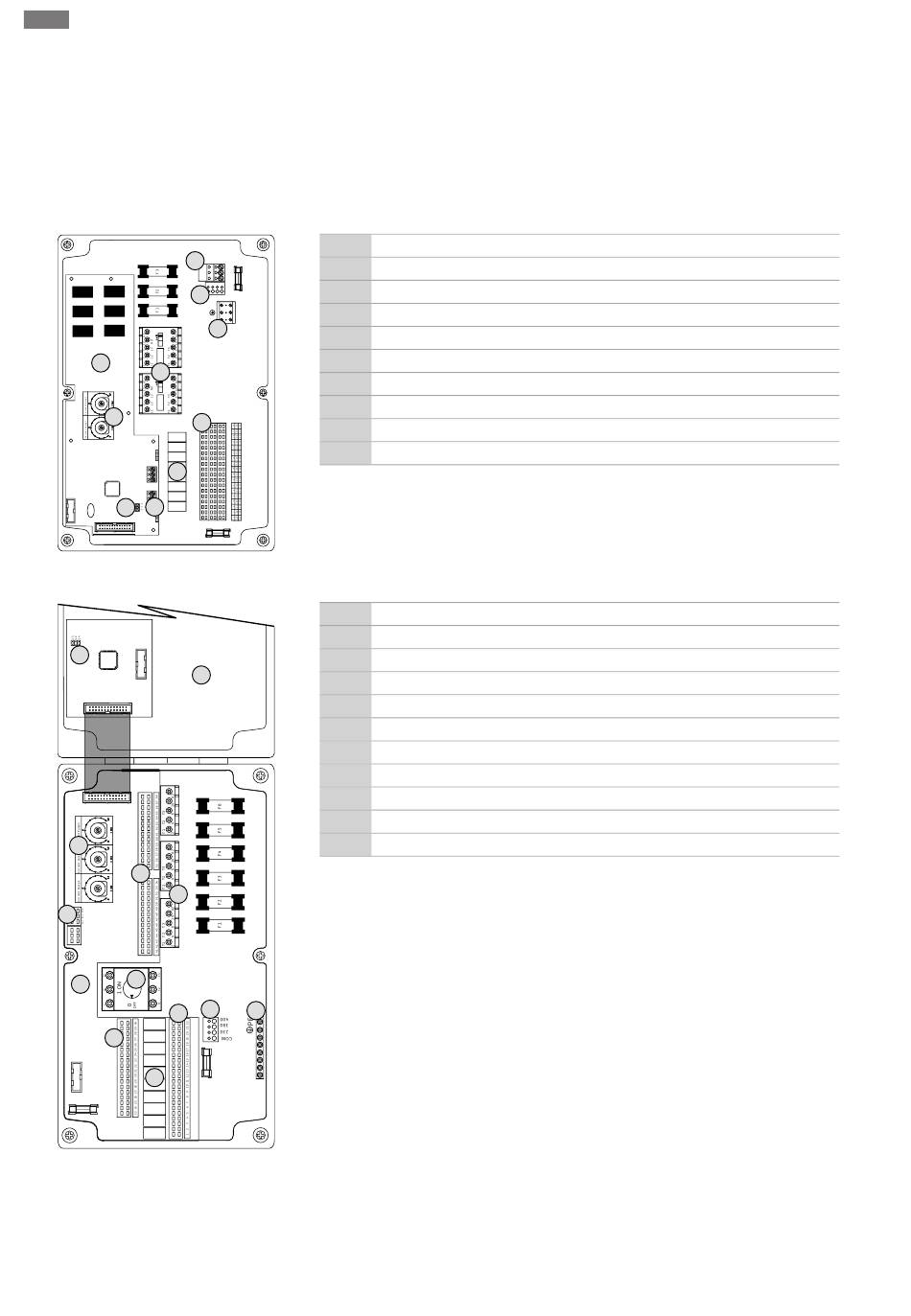

Огляд компонентів: Wilo-Control
EC-Booster
1
2
7
5
8
4
6
9
10
Fig. 2: Control EC-B 2...
10
11
2
1
26
8
4
5
9
1
7
4
4
6
Fig. 3: Control EC-B 3...
1130
All manuals and user guides at all-guides.com
Встановлення
▪ Якщо встановлюються запобіжні вимикачі в електромережі (RCD, тип A,
синусоїдний струм, чутливий до всіх видів струму), дотримуйтеся місцевих
директив.
▪ Прокладіть під'єднувальний кабель відповідно до місцевих приписів.
▪ Не пошкодьте під'єднувальний кабель під час прокладання!
▪ Прилад керування та всі електричні споживачі треба належним чином заземлити.
1
Клемна панель: під'єднання до мережі
2
Налаштування мережевої напруги
3
Клемна панель: заземлення (PE)
4
Клемна панель: керування/давачі
3
5
Комбінації контакторів
6
Вихідне реле
7
Плата керування
8
Потенціометр для контролю струму двигуна
9
ModBus RTU: інтерфейс RS485
10
ModBus RTU: перемичка для концевого навантаження/поляризації
1
Головний вимикач/під'єднання до мережі
2
Налаштування мережевої напруги
3
Клемна панель: заземлення (PE)
4
Клемна панель: керування/давачі
5
Комбінації контакторів
6
Вихідне реле
7
Плата керування
8
Потенціометр для контролю струму двигуна
9
ModBus RTU: інтерфейс RS485
10
ModBus RTU: перемичка для концевого навантаження/поляризації
11
Кришка корпусу
2
3
