Proline Prosonic Flow 90 PROFIBUS PA
Endress+Hauser
9.6

Ein-/Ausbau der Durchflussmesssensoren W "Einbau"

Der aktive Teil des Durchflussmesssensors W "Einbau" kann ohne Prozessunterbruch ausgetauscht
werden.
1. Ziehen Sie den Sensorstecker (1) vom Sensordeckel (3).
2. Entfernen sie den kleinen Sprengring (2). Er ist auf dem oberen Rand des Sensorhalses
montiert und hält den Sensordeckel fest.
3. Heben Sie Sensordeckel (3) und Feder (4) ab.
4. Entfernen sie den großen Sprengring (5). Er fixiert den Sensorhals (6).
5. Ziehen Sie nun den Sensorhals heraus. Beachten Sie, dass bei diesem Vorgang mit einem
gewissen Widerstand gerechnet werden muss.
6. Ziehen Sie das Sensorelement (7) aus der Sensorhalterung (8) heraus und tauschen sie es gegen
ein neues aus.
7. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
"
Achtung!
Verwenden Sie nur Originalteile von Endress+Hauser.
1 2

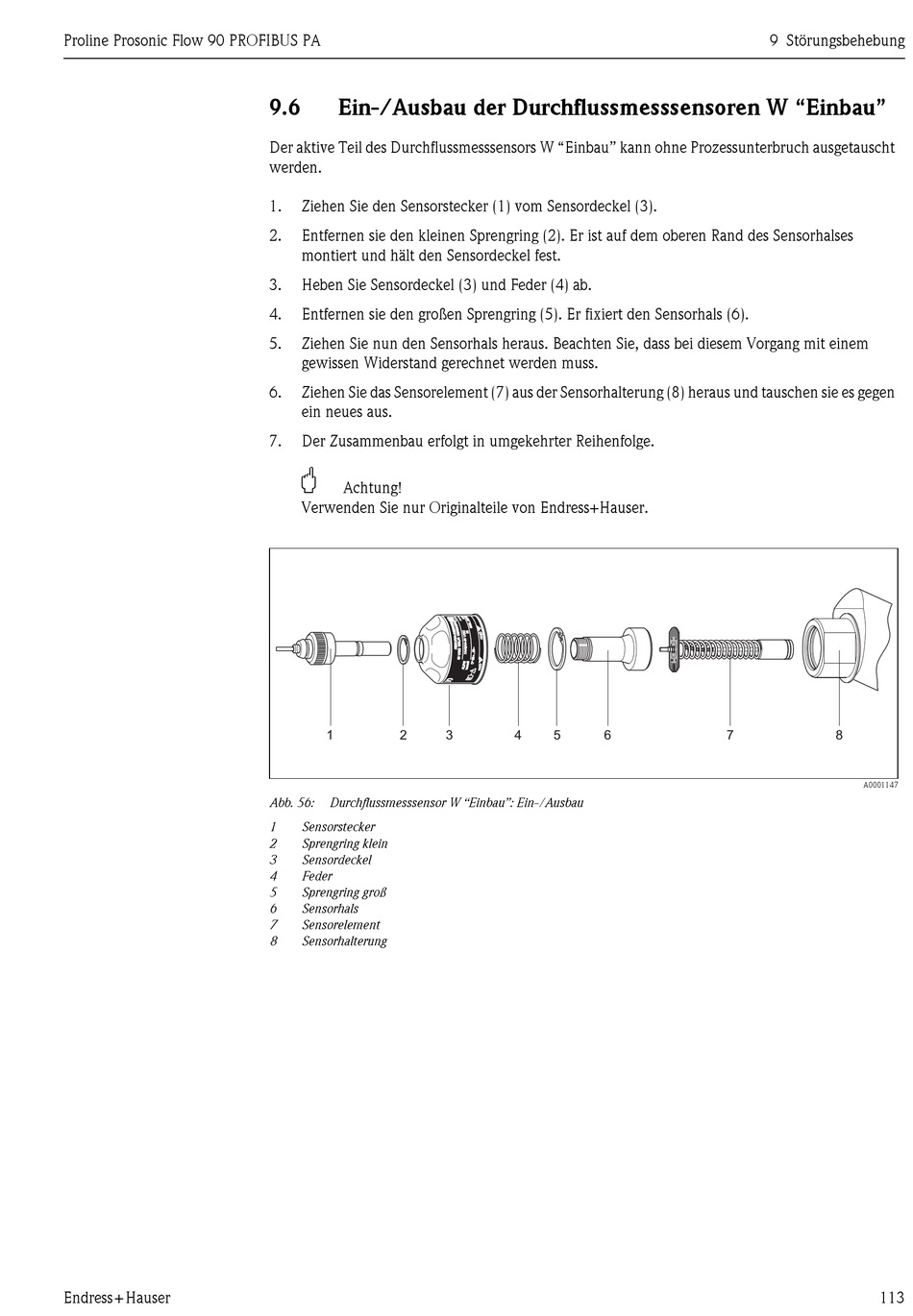

Abb. 56: Durchflussmesssensor W "Einbau": Ein-/Ausbau
1 Sensorstecker
2 Sprengring klein
3 Sensordeckel
4 Feder
5 Sprengring groß
6 Sensorhals
7 Sensorelement
8 Sensorhalterung
3 4 5 6
9 Störungsbehebung
7 8
A0001147
113
