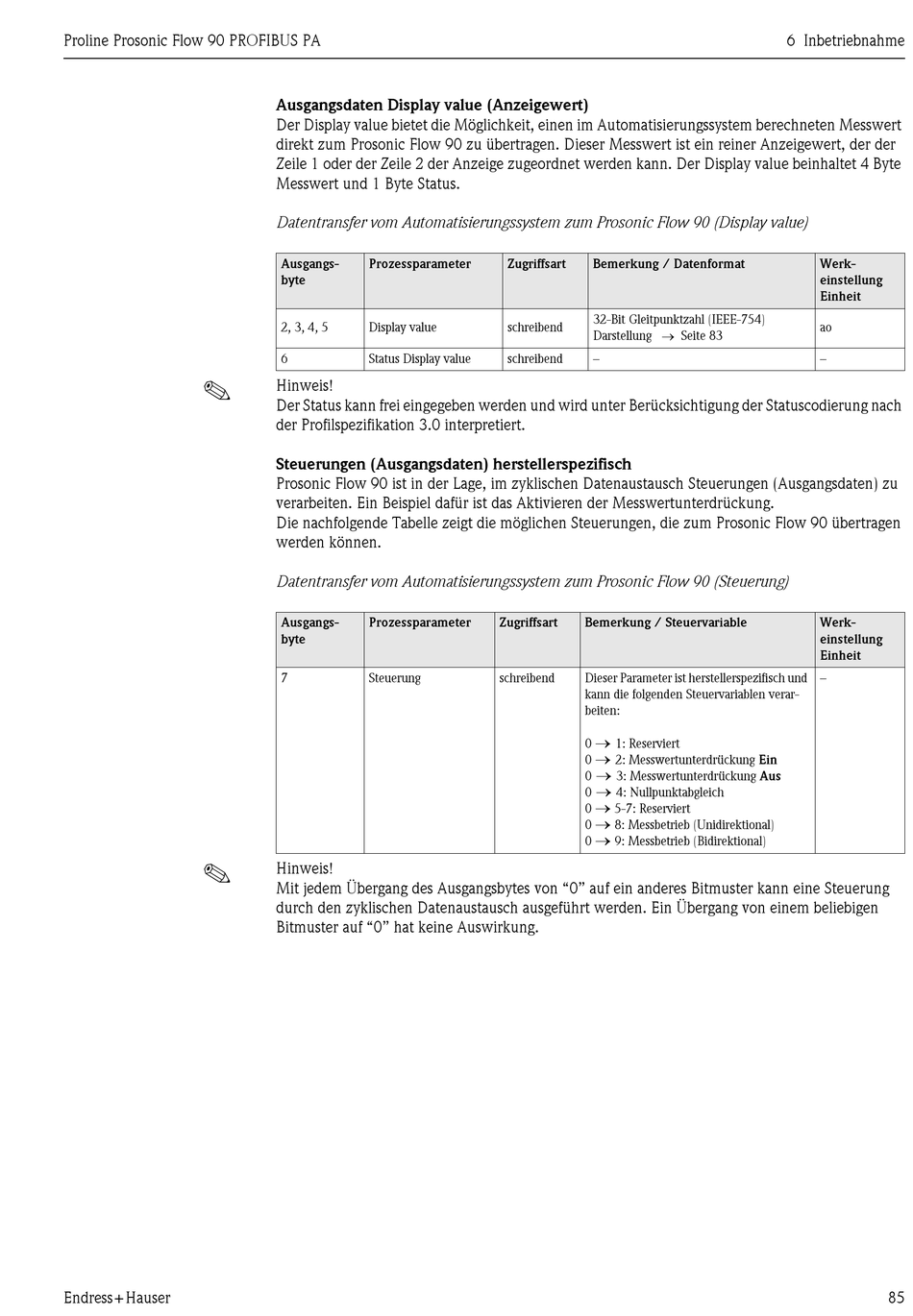

Proline Prosonic Flow 90 PROFIBUS PA
!
!
Endress+Hauser
Ausgangsdaten Display value (Anzeigewert)
Der Display value bietet die Möglichkeit, einen im Automatisierungssystem berechneten Messwert
direkt zum Prosonic Flow 90 zu übertragen. Dieser Messwert ist ein reiner Anzeigewert, der der
Zeile 1 oder der Zeile 2 der Anzeige zugeordnet werden kann. Der Display value beinhaltet 4 Byte
Messwert und 1 Byte Status.
Datentransfer vom Automatisierungssystem zum Prosonic Flow 90 (Display value)
Ausgangs- Prozessparameter
byte
2, 3, 4, 5 Display value
6 Status Display value
Hinweis!
Der Status kann frei eingegeben werden und wird unter Berücksichtigung der Statuscodierung nach
der Profilspezifikation 3.0 interpretiert.
Steuerungen (Ausgangsdaten) herstellerspezifisch
Prosonic Flow 90 ist in der Lage, im zyklischen Datenaustausch Steuerungen (Ausgangsdaten) zu
verarbeiten. Ein Beispiel dafür ist das Aktivieren der Messwertunterdrückung.
Die nachfolgende Tabelle zeigt die möglichen Steuerungen, die zum Prosonic Flow 90 übertragen
werden können.
Datentransfer vom Automatisierungssystem zum Prosonic Flow 90 (Steuerung)
Ausgangs- Prozessparameter
byte
7 Steuerung
Hinweis!
Mit jedem Übergang des Ausgangsbytes von "0" auf ein anderes Bitmuster kann eine Steuerung
durch den zyklischen Datenaustausch ausgeführt werden. Ein Übergang von einem beliebigen
Bitmuster auf "0" hat keine Auswirkung.
Zugriffsart Bemerkung / Datenformat
32-Bit Gleitpunktzahl (IEEE-754)
schreibend
Darstellung → Seite 83
schreibend –
Zugriffsart Bemerkung / Steuervariable
schreibend Dieser Parameter ist herstellerspezifisch und
kann die folgenden Steuervariablen verar-
beiten:
→
0 1: Reserviert
→
0 2: Messwertunterdrückung Ein
→
0 3: Messwertunterdrückung Aus
→
0 4: Nullpunktabgleich
→
0 5-7: Reserviert
→
0 8: Messbetrieb (Unidirektional)
→
0 9: Messbetrieb (Bidirektional)
6 Inbetriebnahme
Werk-
einstellung
Einheit
ao
–
Werk-
einstellung
Einheit
–
