4 Verdrahtung
44
4.5

Schutzart

Messumformer (Wandaufbaugehäuse)
Die Messumformer erfüllen alle Anforderungen gemäß Schutzart IP 67. Um nach erfolgter Montage
im Feld oder nach einem Servicefall die Schutzart IP 67 zu gewährleisten, müssen folgende Punkte
zwingend beachtet werden:
• Die Gehäusedichtungen müssen sauber und unverletzt in die Dichtungsnut eingelegt werden.
Gegebenenfalls sind die Dichtungen zu trocknen, zu reinigen oder zu ersetzen.
• Sämtliche Gehäuseschrauben und Schraubdeckel müssen fest angezogen sein.
• Die für den Anschluss verwendeten Kabel müssen den spezifizierten Außendurchmesser
aufweisen (s. Seite 118).
• Kabeleinführungen fest anziehen (Abb. 37).
• Nicht benutzte Kabeleinführungen sind durch einen Blindstopfen zu ersetzen.
• Die verwendete Schutztülle darf nicht aus der Kabeleinführung entfernt werden.

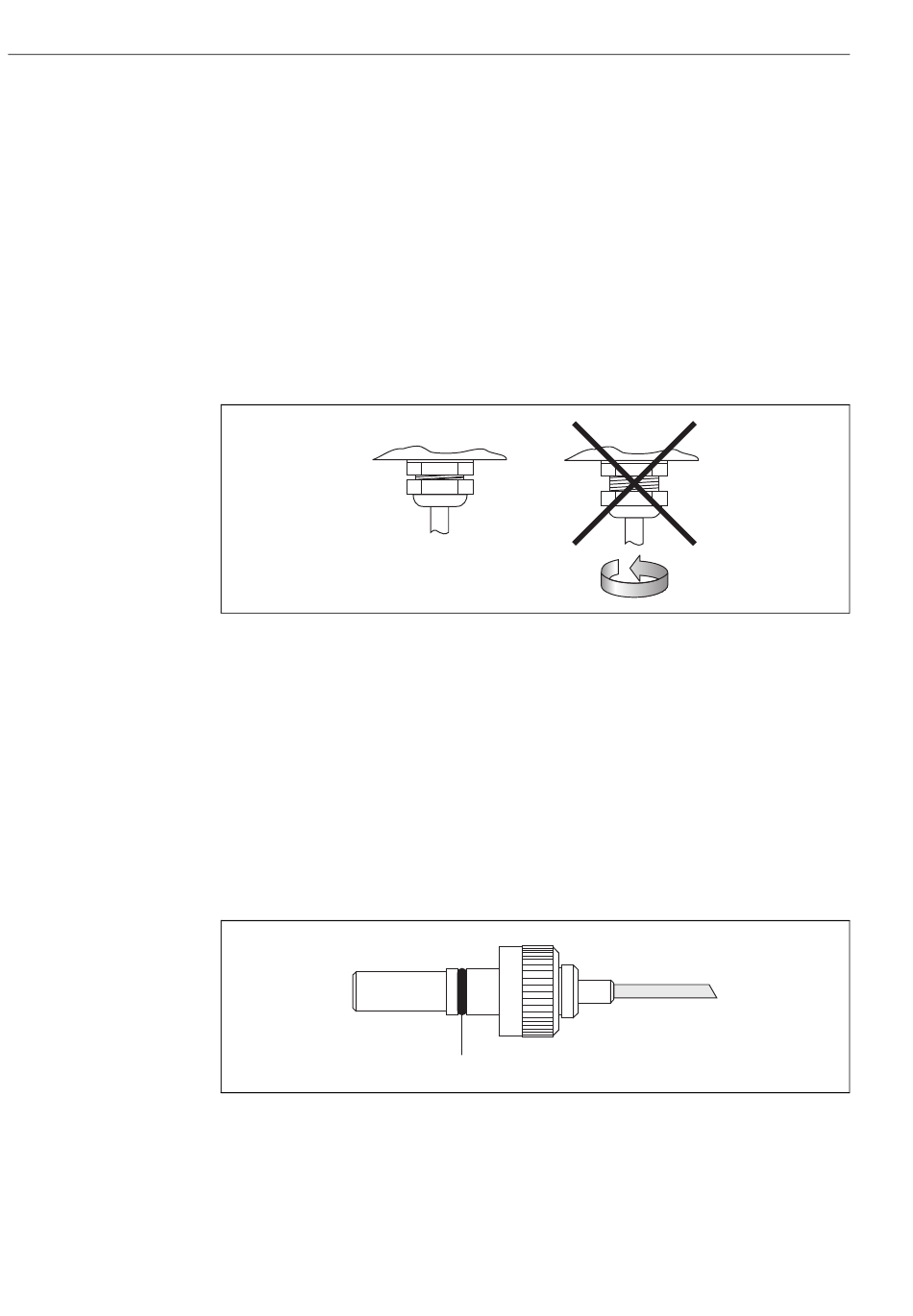

Abb. 37: Montagehinweise für Kabeleinführungen am Messumformergehäuse
Durchflussmesssensoren W/P (Clamp On / Einbau)
Die Durchflussmesssensoren W/P erfüllen alle Anforderungen gemäß Schutzart IP 67 oder IP 68
(bitte beachten Sie die Angaben auf dem Sensortypenschild). Um nach erfolgter Montage im Feld
oder nach einem Servicefall die Schutzart IP 67/68 zu gewährleisten, müssen folgende Punkte
zwingend beachtet werden:
• Es dürfen nur die von Endress+Hauser gelieferten Kabel mit den dazugehörenden Sensorsteckern
verwendet werden.
• Die Kabelsteckerdichtungen (1) müssen sauber, trocken und unverletzt in die Dichtungsnut
eingelegt sein. Gegebenenfalls ersetzen.
• Die Kabelstecker so einführen, dass sie nicht verkanten und anschließend fest bis zum Anschlag
anziehen.
Abb. 38: Montagehinweise zur Schutzart IP 67/68 bei Sensorsteckern
Proline Prosonic Flow 90 PROFIBUS PA
1
A0001138
A0001139
