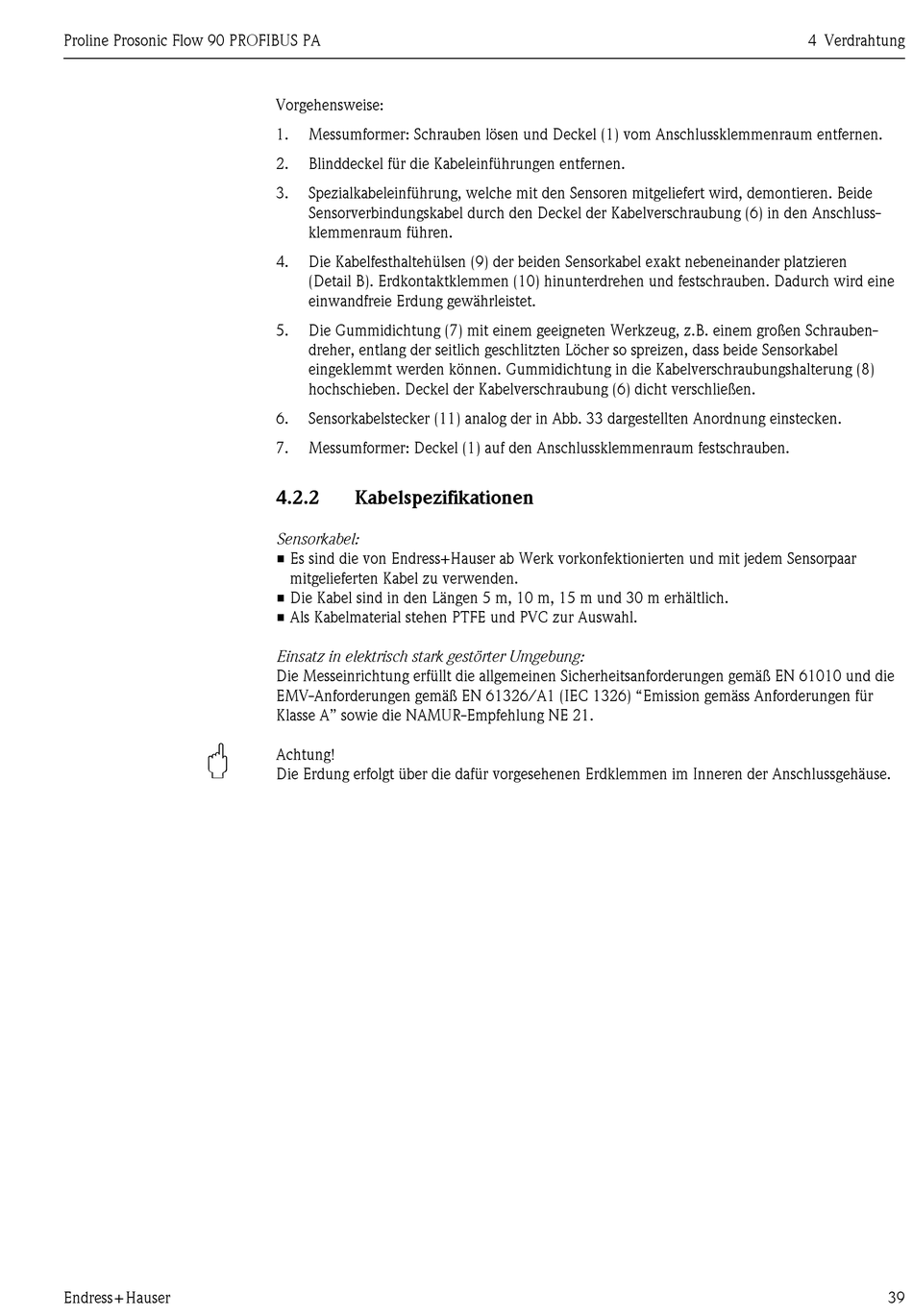

Vorgehensweise:
1. Messumformer: Schrauben lösen und Deckel (1) vom Anschlussklemmenraum entfernen.
2. Blinddeckel für die Kabeleinführungen entfernen.
3. Spezialkabeleinführung, welche mit den Sensoren mitgeliefert wird, demontieren. Beide
Sensorverbindungskabel durch den Deckel der Kabelverschraubung (6) in den Anschluss-
klemmenraum führen.
4. Die Kabelfesthaltehülsen (9) der beiden Sensorkabel exakt nebeneinander platzieren
(Detail B). Erdkontaktklemmen (10) hinunterdrehen und festschrauben. Dadurch wird eine
einwandfreie Erdung gewährleistet.
5. Die Gummidichtung (7) mit einem geeigneten Werkzeug, z.B. einem großen Schrauben-
dreher, entlang der seitlich geschlitzten Löcher so spreizen, dass beide Sensorkabel
eingeklemmt werden können. Gummidichtung in die Kabelverschraubungshalterung (8)
hochschieben. Deckel der Kabelverschraubung (6) dicht verschließen.
6. Sensorkabelstecker (11) analog der in Abb. 33 dargestellten Anordnung einstecken.
7. Messumformer: Deckel (1) auf den Anschlussklemmenraum festschrauben.
4.2.2

Kabelspezifikationen

Sensorkabel:
• Es sind die von Endress+Hauser ab Werk vorkonfektionierten und mit jedem Sensorpaar
mitgelieferten Kabel zu verwenden.
• Die Kabel sind in den Längen 5 m, 10 m, 15 m und 30 m erhältlich.
• Als Kabelmaterial stehen PTFE und PVC zur Auswahl.
Einsatz in elektrisch stark gestörter Umgebung:
Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen gemäß EN 61010 und die
EMV-Anforderungen gemäß EN 61326/A1 (IEC 1326) "Emission gemäss Anforderungen für
Klasse A" sowie die NAMUR-Empfehlung NE 21.
Achtung!
Die Erdung erfolgt über die dafür vorgesehenen Erdklemmen im Inneren der Anschlussgehäuse.
