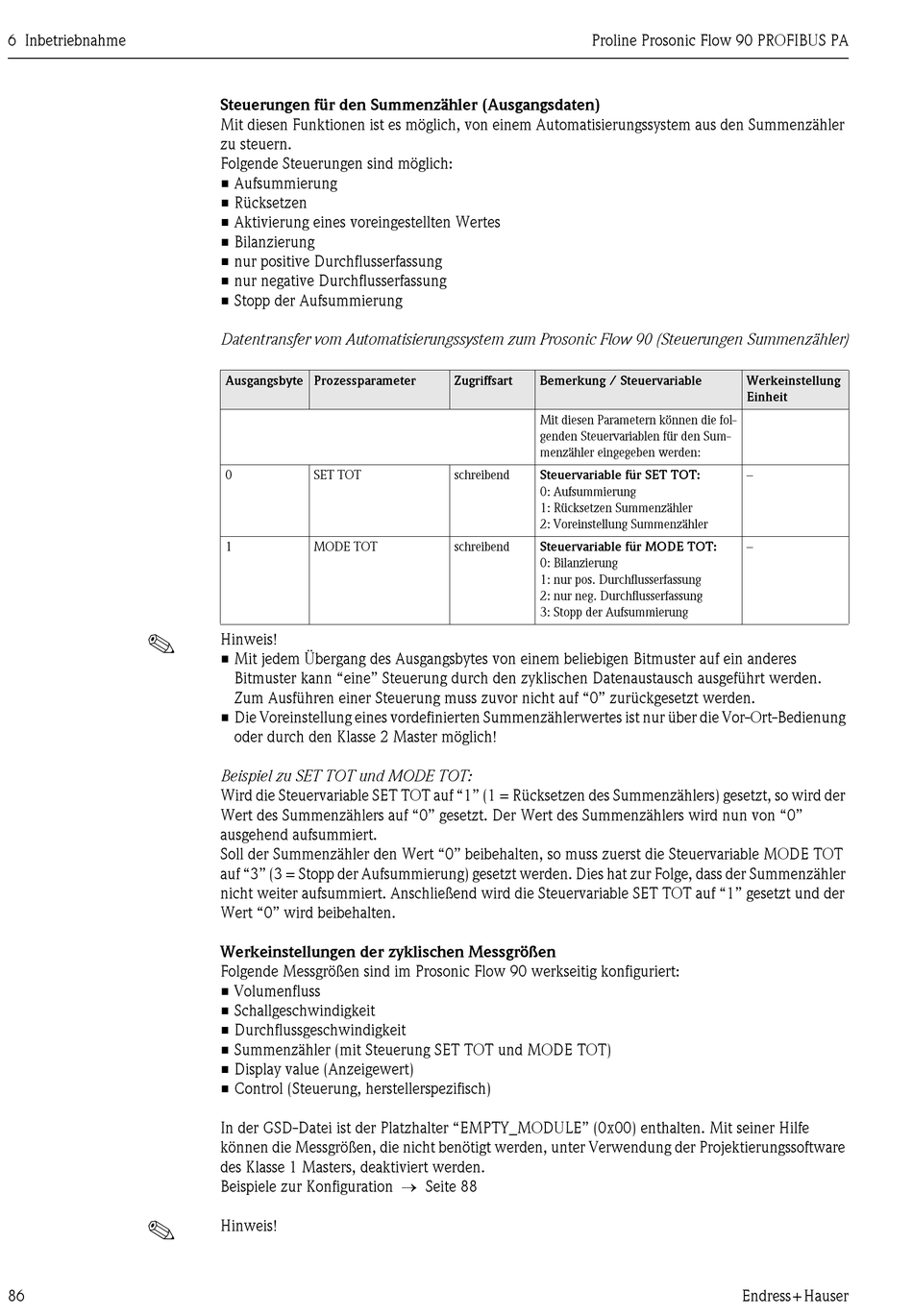

6 Inbetriebnahme
!
!
86
Steuerungen für den Summenzähler (Ausgangsdaten)
Mit diesen Funktionen ist es möglich, von einem Automatisierungssystem aus den Summenzähler
zu steuern.
Folgende Steuerungen sind möglich:
• Aufsummierung
• Rücksetzen
• Aktivierung eines voreingestellten Wertes
• Bilanzierung
• nur positive Durchflusserfassung
• nur negative Durchflusserfassung
• Stopp der Aufsummierung
Datentransfer vom Automatisierungssystem zum Prosonic Flow 90 (Steuerungen Summenzähler)
Ausgangsbyte Prozessparameter
0 SET TOT
1 MODE TOT
Hinweis!
• Mit jedem Übergang des Ausgangsbytes von einem beliebigen Bitmuster auf ein anderes
Bitmuster kann "eine" Steuerung durch den zyklischen Datenaustausch ausgeführt werden.
Zum Ausführen einer Steuerung muss zuvor nicht auf "0" zurückgesetzt werden.
• Die Voreinstellung eines vordefinierten Summenzählerwertes ist nur über die Vor-Ort-Bedienung
oder durch den Klasse 2 Master möglich!
Beispiel zu SET TOT und MODE TOT:
Wird die Steuervariable SET TOT auf "1" (1 = Rücksetzen des Summenzählers) gesetzt, so wird der
Wert des Summenzählers auf "0" gesetzt. Der Wert des Summenzählers wird nun von "0"
ausgehend aufsummiert.
Soll der Summenzähler den Wert "0" beibehalten, so muss zuerst die Steuervariable MODE TOT
auf "3" (3 = Stopp der Aufsummierung) gesetzt werden. Dies hat zur Folge, dass der Summenzähler
nicht weiter aufsummiert. Anschließend wird die Steuervariable SET TOT auf "1" gesetzt und der
Wert "0" wird beibehalten.
Werkeinstellungen der zyklischen Messgrößen
Folgende Messgrößen sind im Prosonic Flow 90 werkseitig konfiguriert:
• Volumenfluss
• Schallgeschwindigkeit
• Durchflussgeschwindigkeit
• Summenzähler (mit Steuerung SET TOT und MODE TOT)
• Display value (Anzeigewert)
• Control (Steuerung, herstellerspezifisch)
In der GSD-Datei ist der Platzhalter "EMPTY_MODULE" (0x00) enthalten. Mit seiner Hilfe
können die Messgrößen, die nicht benötigt werden, unter Verwendung der Projektierungssoftware
des Klasse 1 Masters, deaktiviert werden.
Beispiele zur Konfiguration → Seite 88
Hinweis!
Proline Prosonic Flow 90 PROFIBUS PA
Zugriffsart Bemerkung / Steuervariable
Mit diesen Parametern können die fol-
genden Steuervariablen für den Sum-
menzähler eingegeben werden:
schreibend Steuervariable für SET TOT:
0: Aufsummierung
1: Rücksetzen Summenzähler
2: Voreinstellung Summenzähler
schreibend Steuervariable für MODE TOT:
0: Bilanzierung
1: nur pos. Durchflusserfassung
2: nur neg. Durchflusserfassung
3: Stopp der Aufsummierung
Werkeinstellung
Einheit
–
–
