Cubemass Modbus RS485
#
Endress+Hauser
10.7
Ein-/Ausbau der Messelektronik
Warnung!
• Explosionsgefahr. Der Elektronikraum darf bei Vorhandensein explosionsfähiger Atmo-
sphäre nicht geöffnet werden.
• Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz). Durch statische Aufladung
können elektronische Bauteile beschädigt oder in ihrer Funktion beeinträchtigt werden.
1.
Energieversorgung ausschalten
2.
Zylinderschraube mit Innensechskant (1) lösen und Elektronikraumdeckel (2) abmon-
tieren.
3.
Befestigungsschraube (3) des Schutzdeckels lösen.
4.
Seitliche Schnapphaken (2× Pos. 4) zusammendrücken und Schutzdeckel (5) abziehen.
5.
Kabelstecker vom Elektronikmodul abziehen:
– Stecker des Sensorsignalkabels (6) nach vorne abziehen
– Stecker für Energieversorgung und Signalausgänge (7) Richtung oben abziehen
6.
HistROM/DAT-Stecker (8) entfernen.
7.
Kreuzschlitzschrauben (2× Pos. 9) lösen und Elektronikmodul (10) herausziehen.
8.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
"
Achtung!
Verwenden Sie nur Originalteile von Endress+Hauser.
4
3
5
6
2

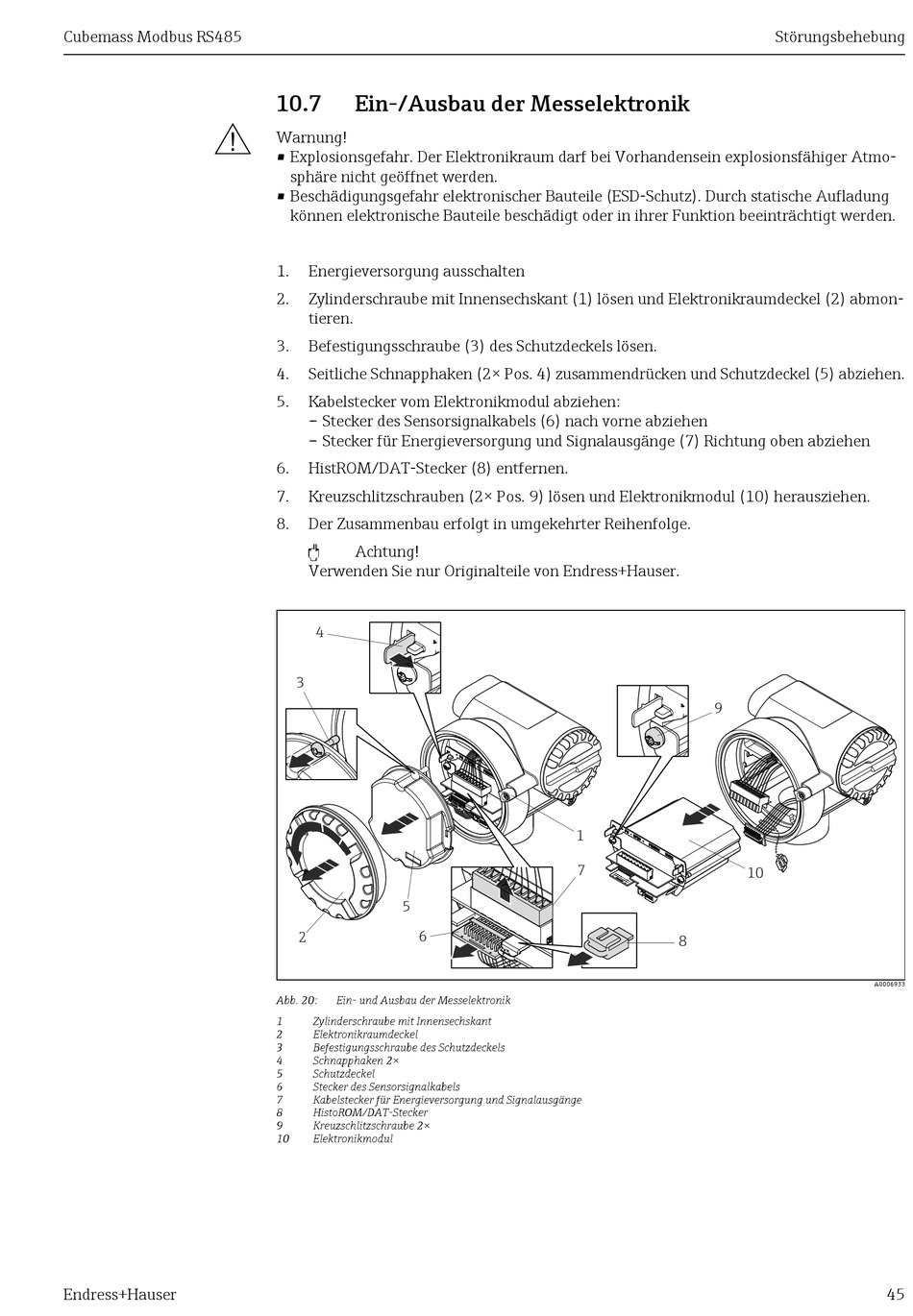

Abb. 20:
Ein- und Ausbau der Messelektronik
1
Zylinderschraube mit Innensechskant
2
Elektronikraumdeckel
3
Befestigungsschraube des Schutzdeckels
4
Schnapphaken 2×
5
Schutzdeckel
6
Stecker des Sensorsignalkabels
7
Kabelstecker für Energieversorgung und Signalausgänge
8
HistoROM/DAT-Stecker
9
Kreuzschlitzschraube 2×
10
Elektronikmodul
9
1
7
10
8
Störungsbehebung
A0006933
45
