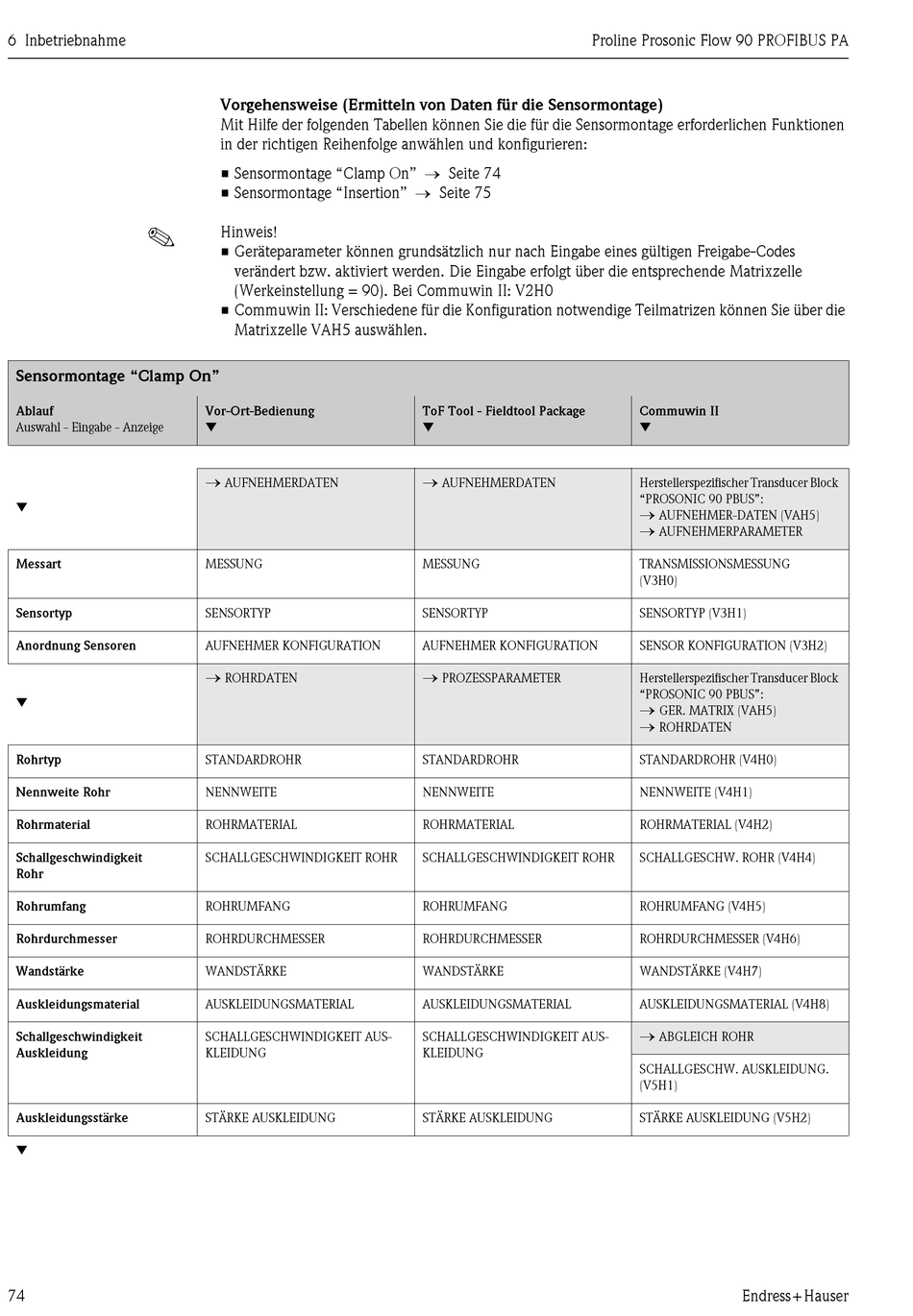

6 Inbetriebnahme
!
Sensormontage "Clamp On"
Ablauf
Auswahl - Eingabe - Anzeige
▼
Messart
Sensortyp
Anordnung Sensoren
▼
Rohrtyp
Nennweite Rohr
Rohrmaterial
Schallgeschwindigkeit
Rohr
Rohrumfang
Rohrdurchmesser
Wandstärke
Auskleidungsmaterial
Schallgeschwindigkeit
Auskleidung
Auskleidungsstärke
▼
74
Vorgehensweise (Ermitteln von Daten für die Sensormontage)
Mit Hilfe der folgenden Tabellen können Sie die für die Sensormontage erforderlichen Funktionen
in der richtigen Reihenfolge anwählen und konfigurieren:
• Sensormontage "Clamp On" → Seite 74
• Sensormontage "Insertion" → Seite 75
Hinweis!
• Geräteparameter können grundsätzlich nur nach Eingabe eines gültigen Freigabe-Codes
verändert bzw. aktiviert werden. Die Eingabe erfolgt über die entsprechende Matrixzelle
(Werkeinstellung = 90). Bei Commuwin II: V2H0
• Commuwin II: Verschiedene für die Konfiguration notwendige Teilmatrizen können Sie über die
Matrixzelle VAH5 auswählen.
Vor-Ort-Bedienung
▼
→
AUFNEHMERDATEN
MESSUNG
SENSORTYP
AUFNEHMER KONFIGURATION
→
ROHRDATEN
STANDARDROHR
NENNWEITE
ROHRMATERIAL
SCHALLGESCHWINDIGKEIT ROHR
ROHRUMFANG
ROHRDURCHMESSER
WANDSTÄRKE
AUSKLEIDUNGSMATERIAL
SCHALLGESCHWINDIGKEIT AUS-
KLEIDUNG
STÄRKE AUSKLEIDUNG
Proline Prosonic Flow 90 PROFIBUS PA
ToF Tool - Fieldtool Package
▼
→
AUFNEHMERDATEN
MESSUNG
SENSORTYP
AUFNEHMER KONFIGURATION
→
PROZESSPARAMETER
STANDARDROHR
NENNWEITE
ROHRMATERIAL
SCHALLGESCHWINDIGKEIT ROHR
ROHRUMFANG
ROHRDURCHMESSER
WANDSTÄRKE
AUSKLEIDUNGSMATERIAL
SCHALLGESCHWINDIGKEIT AUS-
KLEIDUNG
STÄRKE AUSKLEIDUNG
Commuwin II
▼
Herstellerspezifischer Transducer Block
"PROSONIC 90 PBUS":
→
AUFNEHMER-DATEN (VAH5)
→
AUFNEHMERPARAMETER
TRANSMISSIONSMESSUNG
(V3H0)
SENSORTYP (V3H1)
SENSOR KONFIGURATION (V3H2)
Herstellerspezifischer Transducer Block
"PROSONIC 90 PBUS":
→
GER. MATRIX (VAH5)
→
ROHRDATEN
STANDARDROHR (V4H0)
NENNWEITE (V4H1)
ROHRMATERIAL (V4H2)
SCHALLGESCHW. ROHR (V4H4)
ROHRUMFANG (V4H5)
ROHRDURCHMESSER (V4H6)
WANDSTÄRKE (V4H7)
AUSKLEIDUNGSMATERIAL (V4H8)
→
ABGLEICH ROHR
SCHALLGESCHW. AUSKLEIDUNG.
(V5H1)
STÄRKE AUSKLEIDUNG (V5H2)
