Proline Prosonic Flow 90 PROFIBUS PA

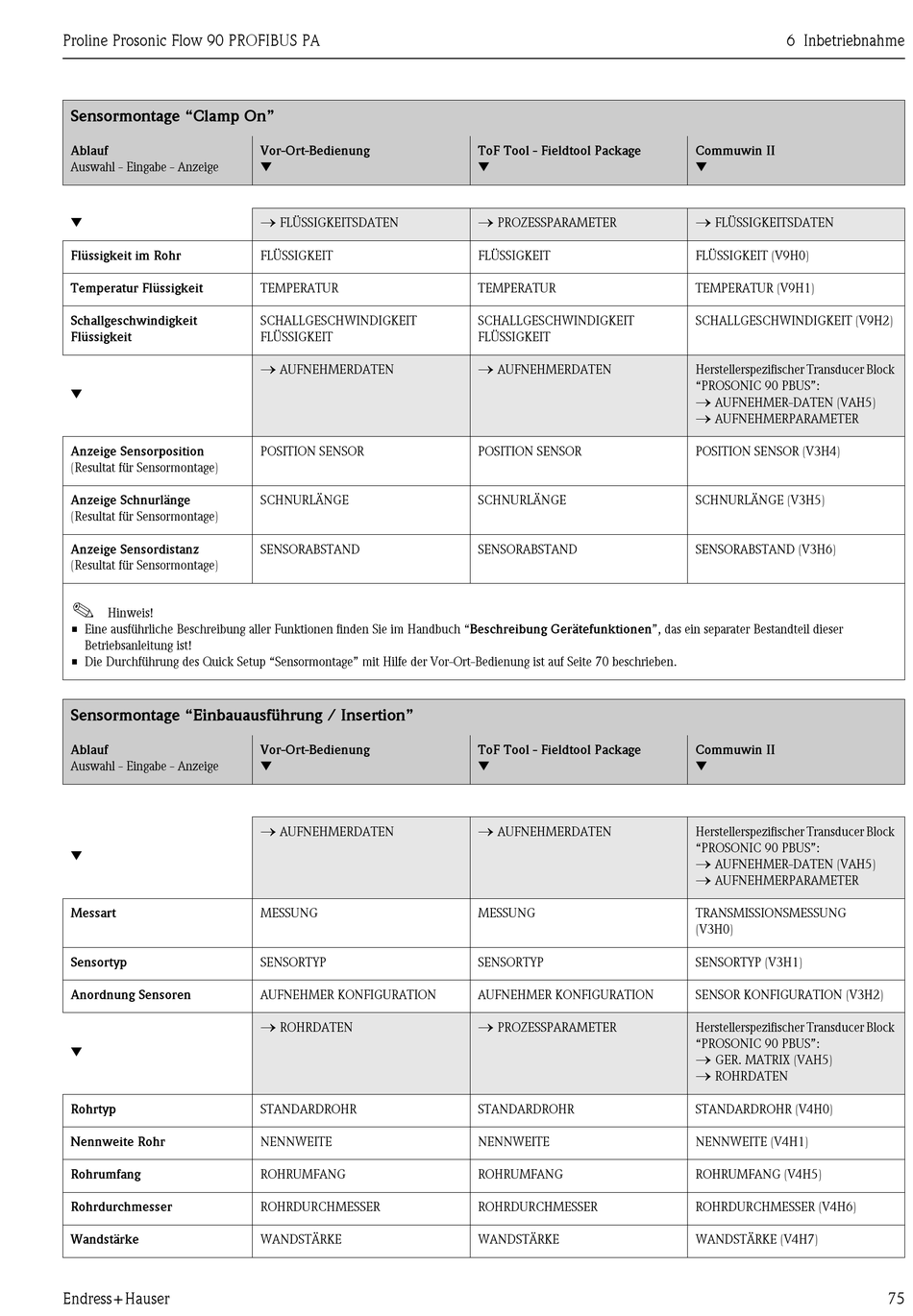

Sensormontage "Clamp On"
Ablauf
Auswahl - Eingabe - Anzeige
▼
Flüssigkeit im Rohr
Temperatur Flüssigkeit
Schallgeschwindigkeit
Flüssigkeit
▼
Anzeige Sensorposition
(Resultat für Sensormontage)
Anzeige Schnurlänge
(Resultat für Sensormontage)
Anzeige Sensordistanz
(Resultat für Sensormontage)
!
Hinweis!
• Eine ausführliche Beschreibung aller Funktionen finden Sie im Handbuch "Beschreibung Gerätefunktionen", das ein separater Bestandteil dieser
Betriebsanleitung ist!
• Die Durchführung des Quick Setup "Sensormontage" mit Hilfe der Vor-Ort-Bedienung ist auf Seite 70 beschrieben.
Sensormontage "Einbauausführung / Insertion"
Ablauf
Auswahl - Eingabe - Anzeige
▼
Messart
Sensortyp
Anordnung Sensoren
▼
Rohrtyp
Nennweite Rohr
Rohrumfang
Rohrdurchmesser
Wandstärke
Endress+Hauser
Vor-Ort-Bedienung
▼
→
FLÜSSIGKEITSDATEN
FLÜSSIGKEIT
TEMPERATUR
SCHALLGESCHWINDIGKEIT
FLÜSSIGKEIT
→
AUFNEHMERDATEN
POSITION SENSOR
SCHNURLÄNGE
SENSORABSTAND
Vor-Ort-Bedienung
▼
→
AUFNEHMERDATEN
MESSUNG
SENSORTYP
AUFNEHMER KONFIGURATION
→
ROHRDATEN
STANDARDROHR
NENNWEITE
ROHRUMFANG
ROHRDURCHMESSER
WANDSTÄRKE
ToF Tool - Fieldtool Package
▼
→
PROZESSPARAMETER
FLÜSSIGKEIT
TEMPERATUR
SCHALLGESCHWINDIGKEIT
FLÜSSIGKEIT
→
AUFNEHMERDATEN
POSITION SENSOR
SCHNURLÄNGE
SENSORABSTAND
ToF Tool - Fieldtool Package
▼
→
AUFNEHMERDATEN
MESSUNG
SENSORTYP
AUFNEHMER KONFIGURATION
→
PROZESSPARAMETER
STANDARDROHR
NENNWEITE
ROHRUMFANG
ROHRDURCHMESSER
WANDSTÄRKE
6 Inbetriebnahme
Commuwin II
▼
→
FLÜSSIGKEITSDATEN
FLÜSSIGKEIT (V9H0)
TEMPERATUR (V9H1)
SCHALLGESCHWINDIGKEIT (V9H2)
Herstellerspezifischer Transducer Block
"PROSONIC 90 PBUS":
→
AUFNEHMER-DATEN (VAH5)
→
AUFNEHMERPARAMETER
POSITION SENSOR (V3H4)
SCHNURLÄNGE (V3H5)
SENSORABSTAND (V3H6)
Commuwin II
▼
Herstellerspezifischer Transducer Block
"PROSONIC 90 PBUS":
→
AUFNEHMER-DATEN (VAH5)
→
AUFNEHMERPARAMETER
TRANSMISSIONSMESSUNG
(V3H0)
SENSORTYP (V3H1)
SENSOR KONFIGURATION (V3H2)
Herstellerspezifischer Transducer Block
"PROSONIC 90 PBUS":
→
GER. MATRIX (VAH5)
→
ROHRDATEN
STANDARDROHR (V4H0)
NENNWEITE (V4H1)
ROHRUMFANG (V4H5)
ROHRDURCHMESSER (V4H6)
WANDSTÄRKE (V4H7)
